6.2.3 Das Frontgitter abnehmen

6.2.4 Die Elektroschaltkasten-Abdeckung entfernen

FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07
VORSICHT
Tragen Sie während der Installation und Wartung des Systems angemessene
persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).
1 Die Frontblende abnehmen, um den Luftfilter zu entfernen.
2 Vom Frontgitter 3 Schraube entfernen.

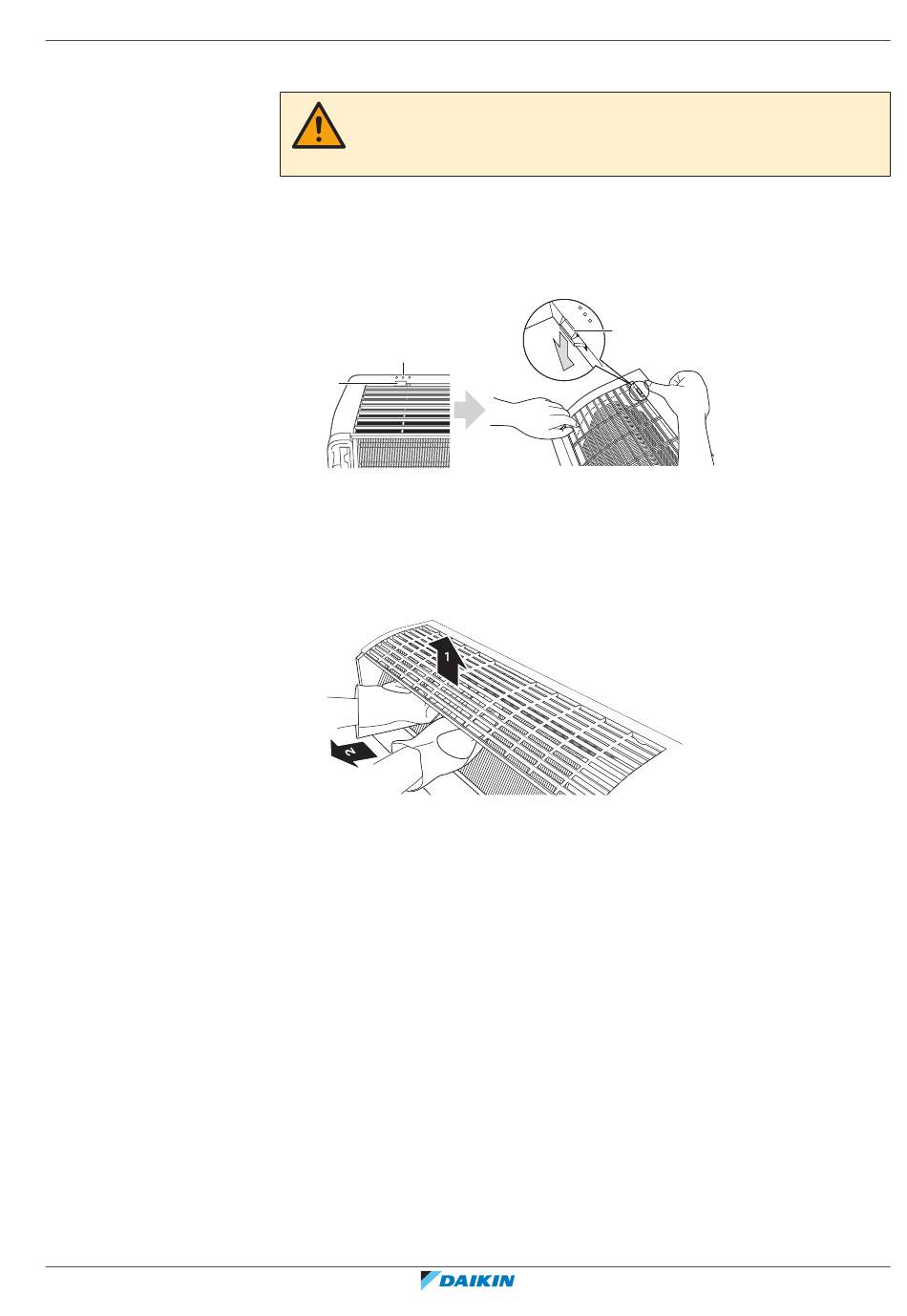

3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind,
niederdrücken.
b
a
a Oberer Haken
b Symbol mit 3 Kreisen
4 Wir empfehlen, erst die Klappe zu öffnen und danach das Frontgitter zu
entfernen.
5 Mit beiden Händen unter die Mitte des Frontgitters fassen und das Frontgitter
nach oben drücken, dann zum eigenen Körper.

1 Das Frontgitter abnehmen.

2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der Abdeckung am
vorstehenden Teil ziehen.
4 Die Lasche unten aushaken und die Elektroschaltkasten-Abdeckung entfernen.
6 Installation des Geräts
|
a
