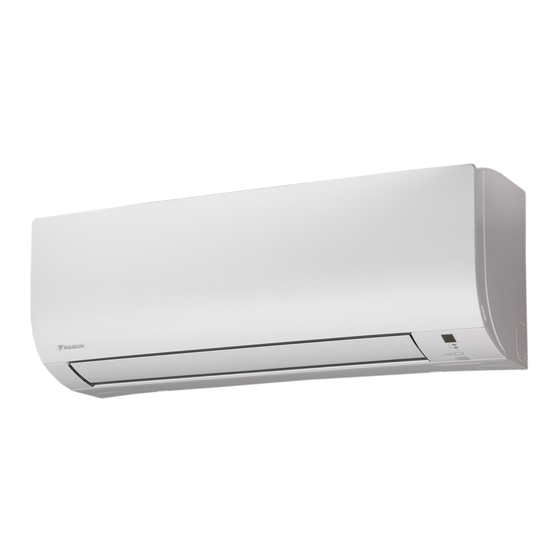

Seite 1 Referenz für Installateure Innenraum-Klimagerät von Daikin FTXP50M2V1B FTXP60M2V1B FTXP71M2V1B...
Seite 2: Inhaltsverzeichnis
Checkliste vor Inbetriebnahme ............................38 Probelauf durchführen ..............................39 9.3.1 Einen Probelauf während der Winterperiode durchführen................39 10 Übergabe an den Benutzer 11 Entsorgung 12 Technische Daten 12.1 Schaltplan..................................43 Referenz für Installateure FTXP50~71M2V1B Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 3 Inhaltsverzeichnis 12.1.1 Vereinheitlichte Schaltplan-Legende ......................43 13 Glossar FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 4: Über Die Dokumentation
Technische Konstruktionsdaten ▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem (Authentifizierung erforderlich). FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 5: Allgemeine Sicherheitsvorkehrungen
Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts. VORSICHT ▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen. ▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 6: Installationsort
Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät). FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 7 Verbindungs- oder Anschlussstücke und Kupferdichtungen, die bereits gebraucht worden sind, NICHT benutzen. ▪ Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 8 Dann benutzen Sie die Grafik oder die Tabelle für… <1,8 m Standgeräte 1,8≤x<2,2 m Einheit für Wandmontage ≥2,2 m Deckenmontierte Einheiten 3 Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die Tabelle. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 9: Kältemittel - Bei R410A Oder R32
Belastungen ausgesetzt sind. WARNUNG Während eines Tests NIEMALS das Produkt unter Druck setzen mit einem Druck, der höher ist als der maximal zulässige Druck (der auf dem Typenschuld der Einheit angegeben ist). FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 10 NUR solche Werkzeuge benutzen, die exklusiv für den im System verwendeten Kältemitteltyp geeignet sind, damit der Druckwiderstand gewährleistet ist und damit keine Fremdmaterialien ins System eindringen können. ▪ Füllen Sie die Kältemittelflüssigkeit wie folgt ein: FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 11: Sole
Nutzung und Installation des Geräts MÜSSEN den in der gültigen Gesetzgebung aufgeführten Sicherheits- und Umweltvorschriften entsprechen. 2.1.5 Wasser Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 12: Elektrik
Regeln besteht Stromschlag- oder Brandgefahr. ▪ Achten Sie bei der Installation des Fehlerstrom-Schutzschalters darauf, dass er kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu vermeiden. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 13 Phasenumkehr kommt oder wenn es während des Betriebs bei der Stromversorgung zu kurzzeitigen Unterbrechungen kommt, dann installieren Sie vor Ort einen Phasenumkehrschutz-Schaltkreis. Wird das Gerät bei Phasenumkehr betrieben, können der Verdichter sowie andere Teile beschädigt werden. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 14: Besondere Sicherheitshinweise Für Installateure
Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 15 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet. WARNUNG Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 16 Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr. WARNUNG Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht- thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 17: Über Die Verpackung
Installationsort gebracht werden kann. 4.2 Innengerät INFORMATION Bei den folgenden Abbildungen handelt es sich nur um Beispiele, die der Systemanordnung bei Ihnen möglicherweise NICHT vollständig entsprechen. 4.2.1 So packen Sie das Innengerät aus FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 18: So Entfernen Sie Das Zubehör Vom Innengerät
Allgemeine Sicherheitshinweise d Titan-Apatit-Desodorier-Filter (nur bei und ) e Inneneinheit-Befestigungsschraube (M4×12L). Siehe Die Einheit auf der Montageplatte befestigen. f Trockenbatterie AAA.LR03 (Alkaline) für die Benutzerschnittstelle g Benutzerschnittstellenhalter h Benutzerschnittstelle i Montageplatte FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 19: Über Die Einheit
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die Einheit .außerhalb des Betriebsbereichs betrieben wird. Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit außerhalb des Betriebsbereichs betrieben wird. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 20: Installation Des Geräts
Wandstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig genug sind, um das Gewischt der Einheit zu tragen. Ist dies nicht sichergestellt, verstärken Sie erst die Wand oder den Boden, bevor Sie die Einheit installieren. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 21: Öffnen Der Inneneinheit
Sie darauf, dass in Bezug auf Wände und Decke folgende Abstände eingehalten werden: ≥50 ≥50 (mm) 6.2 Öffnen der Inneneinheit 6.2.1 Die Frontblende abnehmen 1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende öffnen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 22: Die Frontblende Wieder Anbringen
3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind, niederdrücken. a Oberer Haken b Symbol mit 3 Kreisen 4 Wir empfehlen, erst die Klappe zu öffnen und danach das Frontgitter zu entfernen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 23: Das Frontgitter Wieder Anbringen
Vorstehendes Teil oben auf der Abdeckung c Schraube 6.2.6 Die Wartungsblende öffnen 1 Von der Wartungsblende 1 Schraube entfernen. 2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 24: Die Inneneinheit Installieren
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern) an der Wand befestigen und damit die Installation abschließen. INFORMATION Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden. 116.5 (mm) FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 25: Ein Loch In Die Wand Bohren
In die Wand einzubettendes Rohr b Kitt c Abdeckung von Wanddurchführungsöffnung 4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt abzudichten. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 26: Rohranschluss-Abdeckung Entfernen
Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten. ▪ Rohrstärke. Falls der Abflussschlauch verlängert werden muss oder ein eingebettetes Abflussrohr erforderlich ist, dann benutzen Sie entsprechende Teile, die für das vordere Schlauchende passend sind. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 27 Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird. Rohranschluss rechts, hinten rechts oder unten rechts INFORMATION Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 28 4 mm Sechskantschlüssel 3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte. a Befestigungsschraube der Isolation b Ablaufschlauch FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 29 Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen So prüfen Sie auf Wasserleckagen 1 Luftfilter entfernen. 2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es irgendwo leckt. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 30: Elektroinstallation
Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. WARNUNG Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 31: Anschließen Der Elektrischen Leitungen
Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. WARNUNG Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 32: Richtlinien Zum Anschließen Der Elektrischen Leitungen
Kabeltyp Installationsverfahren Einadriges Kabel AA´ A´ a Geringeltes einadriges Kabel b Schraube c Flache Unterlegscheibe Litzenkabel mit runder, gecrimpter Anschlussklemme a Anschluss b Schraube c Flache Unterlegscheibe Zulässig NICHT zulässig FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 33: Spezifikationen Der Standardelektroteile
Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel nebeneinander verlaufen. ▪ Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten die beiden Kabel STETS mindestens 50 mm entfernt voneinander sein. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 34: Optionales Zubehör Anschließen (Kabelgebundene Benutzerschnittstelle, Zentrale Benutzerschnittstelle, Drahtlos-Adapter Usw.)
Wartungsblende schließen. 7.2.6 Optionales Zubehör anschließen (kabelgebundene Benutzerschnittstelle, zentrale Benutzerschnittstelle, Drahtlos-Adapter usw.) 1 Die Elektroschaltkasten-Abdeckung entfernen. 2 Das Verbindungskabel an Konnektor anschließen und am Kabelbaum ziehen - siehe nachfolgende Abbildung. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 35 Führung des Kabelbaums bei Drahtlos-Adapter b Führung des Kabelbaums bei anderen Anwendungen c -Konnektor 3 Die Abdeckung des Elektroschaltkastens wieder aufsetzen und den Kabelbaum um ihn herum ziehen - siehe vorige Abbildung. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 36: Konfiguration
Falls das NICHT gelingt, die Stromversorgung ausschalten und mindestens 1 Minute warten und dann die Stromversorgung wieder einschalten und dann erneut versuchen. 4 Gleichzeitig drücken: Modell Tasten 5 Drücken: Modell Taste 6 Auswählen: Modell Symbol FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 37 Falls die Einstellung NICHT vollzogen werden konnte, solange das Betriebslämpchen blinkte, den Vorgang noch einmal ab Anfang wiederholen. 9 Nach Durchführen der Einstellung drücken Sie: Modell Taste ungefähr 5 Sekunden lang gedrückt halten. Die Benutzerschnittstelle kehrt zur vorigen Anzeige zurück. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 38: Inbetriebnahme
Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im Schaltkasten. Der Isolationswiderstand des Verdichters ist OK. Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in den Innen- und Außengeräten. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 39: Probelauf Durchführen
3 Zwei Mal auf drücken. Ergebnis: erscheint auf der Anzeige. Probelauf-Betrieb ist ausgewählt. Der Probelauf wird automatisch nach rund 30 Minuten beendet. 4 Wollen Sie den Betrieb stoppen, drücken Sie auf . FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 40 Während des Probelauf-Betriebs können einige Funktionen NICHT benutzt werden. Tritt ein Stromausfall während des Betriebs auf, nimmt das System seinen Betrieb automatisch wieder auf, wenn der Strom wieder vorhanden ist. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 41: Übergabe An Den Benutzer
Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des Systems sowie die Vorgehensweise bei Auftreten von Problemen. ▪ Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung des Geräts auszuführen sind. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 42: Entsorgung
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 43: Technische Daten
Kurzschlussstecker Verkabelung Sicherung Anschluss Inneneinheit Anschlussleiste INDOOR Außeneinheit Drahtklammer OUTDOOR Fehlerstrom Gerät Symbol Farbe Symbol Farbe Schwarz Orange Blau Rosa Braun Lila Grün Grau Weiß Himmelblau Gelb Symbol Bedeutung Platine FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 44 Schrittmotor Verdichtermotor Ventilatormotor Motor von Entwässerungspumpe Schwenkklappenmotor , , , Magnetrelais Neutral Anzahl der Ferritkern-Durchläufe Pulsamplitudenmodulation Platine Power Modul Schaltnetzteil PTC Thermistor Bipolartransistor mit isolierter Gate- Elektrode () Hauptschalter Fehlerstrom-Schutzschalter FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 45 Signalempfänger Wahlschalter Befestigungsplatte für Anschlussleiste Transformator Sender Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode () Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Spule des Umkehr-Magnetventils Ferritkern Entstörfilter FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 46 Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. Bauseitig zu liefern Von NICHT hergestellte Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können. FTXP50~71M2V1B Referenz für Installateure Innenraum-Klimagerät von Daikin 4P513661-16P – 2022.01...
Seite 48 4P513661-16P 2022.01 Verantwortung für Energie und Umwelt...
