5 Über die Einheit

5.1 Systemanordnung

5.2 Betriebsbereich

FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07
WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.

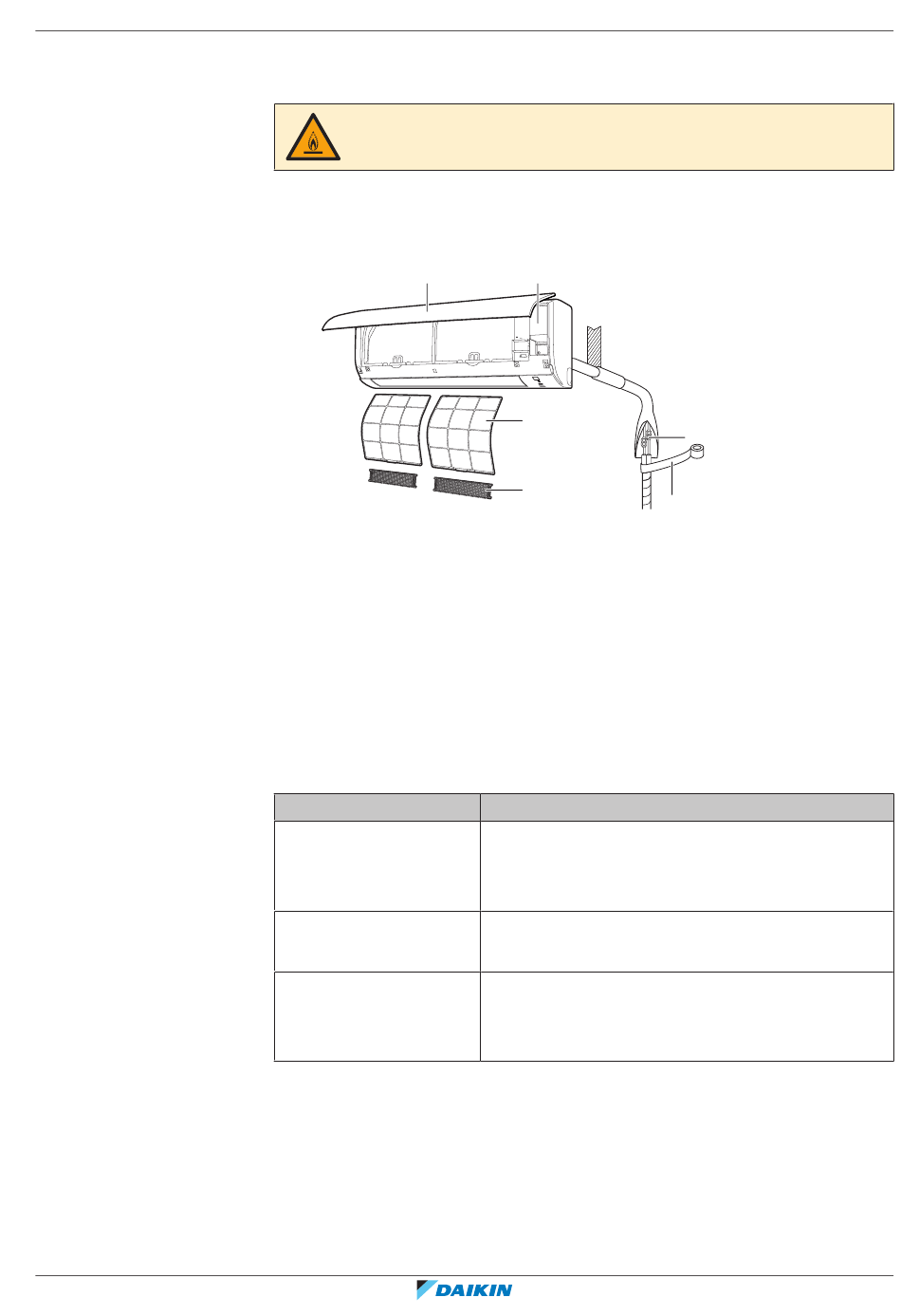

a
a Inneneinheit
b Wartungsdeckel
c Luftfilter
d Titan-Apatit-Desodorier-Filter und Silberpartikelfilter (nur für FTXP)
e Kältemittelrohrleitung, Abflussschlauch und Verbindungskabel
f Isolierband
Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte das System
innerhalb der folgenden Bereichsangaben für Temperatur und Luftfeuchtigkeit
betrieben werden.
Betriebsmodus
(a)(b)
Kühlen
(a)
Heizen
(a)
Entfeuchten
(a)
Eine Sicherheitseinrichtung könnte den Betrieb des Systems stoppen, wenn die
Einheit .außerhalb des Betriebsbereichs betrieben wird.
(b)
Es könnte zu Kondensatbildung und Abtropfen von Wasser kommen, wenn die Einheit
außerhalb des Betriebsbereichs betrieben wird.
b
c
d
Betriebsbereich
▪ Außentemperatur: –10~48°C
▪ Innentemperatur: 18~32°C
▪ Luftfeuchtigkeit innen: ≤80%
▪ Außentemperatur: –15~24°C
▪ Innentemperatur: 10~30°C
▪ Außentemperatur: –10~48°C
▪ Innentemperatur: 18~32°C
▪ Luftfeuchtigkeit innen: ≤80%
5 Über die Einheit
|
e
f
tr
tr
tr
tr
tr
tr
