6.2 Einheit öffnen

6.2.1 Die Frontblende abnehmen

6.2.2 Die Wartungsblende öffnen

6.2.3 Das Frontgitter abnehmen

FTXP-N
Innenraum-Klimagerät von Daikin
4P518023-14L – 2022.06

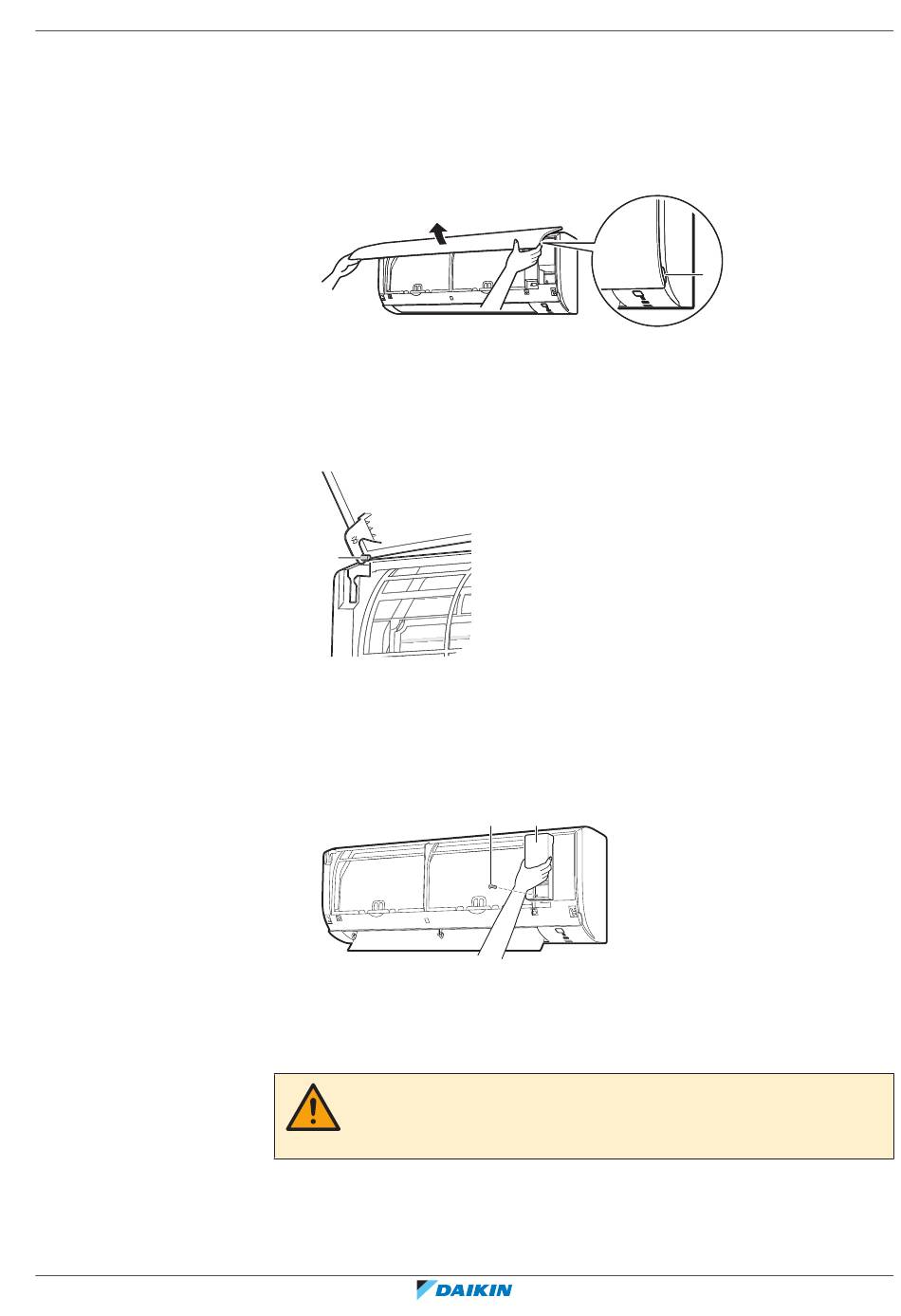

1 Auf beiden Seiten der Frontblende die Laschen fassen und die Frontblende
öffnen.
a Blendenlaschen
2 Die Frontblende nach links oder rechts schieben und dann zum eigenen
Körper hin ziehen, um sie zu entfernen.
Ergebnis: Der Frontblendenwelle wird auf 1 Seite getrennt.
3 Trennen Sie die Frontblendenwelle auf der anderen Seite auf dieselbe Weise.
a
a Frontblendenwelle
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a Schraube von Wartungsblende
b Wartungsblende
VORSICHT
Bei der Installation, Wartung oder Instandhaltung des Systems angemessene
persönliche Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille...).
1 Die Frontblende abnehmen, um den Luftfilter zu entfernen.
2 Vom Frontgitter 3 Schraube entfernen.
6
a b
Installation der Einheit
|
a
Referenz für Installateure
23
