PCE Instruments KERN PFB Betriebsanleitung

PCE Instruments KERN PFB Betriebsanleitung

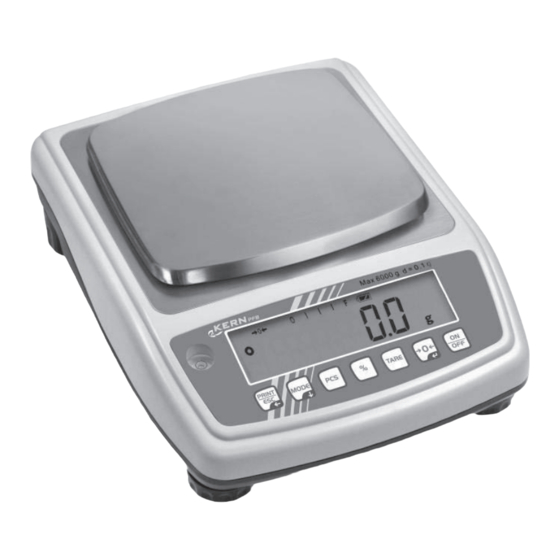

Feinwaage
Inhaltsverzeichnis

Werbung

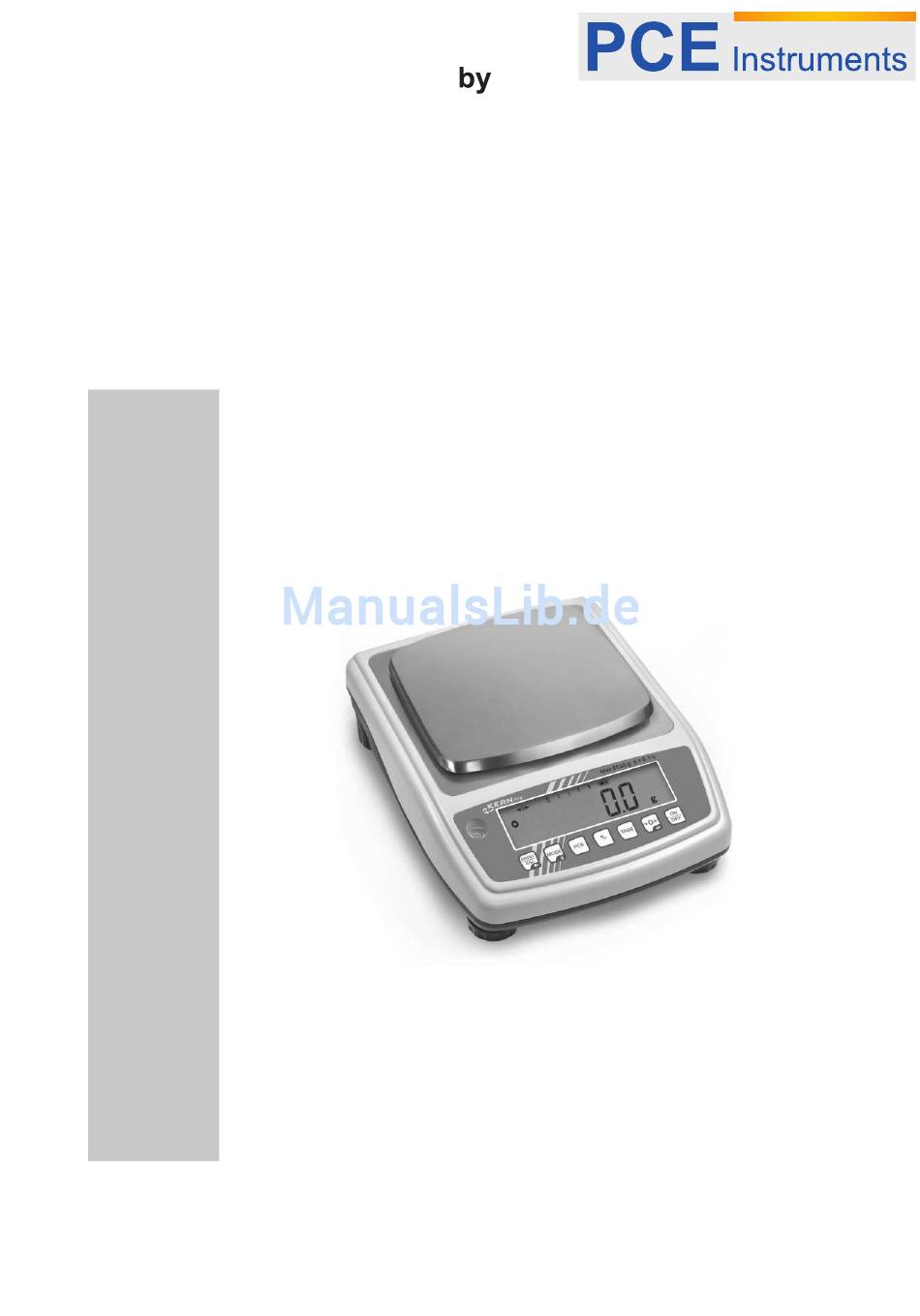

KERN PFB
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Betriebsanleitung
Feinwaage
Version 2.2
02/2013
D
PFB-BA-d- 1322

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments KERN PFB

  • Seite 1 KERN PFB PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Betriebsanleitung Feinwaage Version 2.2 02/2013 PFB-BA-d- 1322...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 8 Grundlegende Hinweise (Allgemeines) ............9 Bestimmungsgemäße Verwendung ................... 9 Sachwidrige Verwendung ......................9 Gewährleistung ........................... 9 Prüfmittelüberwachung ......................10 Grundlegende Sicherheitshinweise ............10 Hinweise in der Betriebsanleitung beachten ................10 Ausbildung des Personals ......................10 Transport und Lagerung ................
  • Seite 3 Betrieb ......................27 Einfaches Wägen ........................27 8.1.1 nicht eichfähige Modelle ......................27 8.1.2 Modelle PFB-M ......................... 27 Tarieren ............................ 28 8.2.1 Nicht eichfähige Modelle ......................28 8.2.2 Modelle PFB-M ......................... 29 Stückzählen ..........................30 8.3.1 Nicht eichfähige Modelle ......................30 8.3.2 Modelle PFB-M .........................
  • Seite 4: Technische Daten

    1 Technische Daten KERN PFB 120-3 PFB 200-3 PFB 300-3 PFB 1200-2 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (Max) 120 g 200 g 300 g 1200 g Reproduzierbarkeit 0,001 g 0,001 g 0,001g 0,01 g Linearität ±0,003 g ±0,003 g...
  • Seite 5 KERN PFB 2000-2 PFB 3000-2 PFB 6000-1 PFB 6K0.05 Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,05 g Wägebereich (Max) 2000 g 3000 g 6000 g 6000 g Reproduzierbarkeit 0,01 g 0,01 g 0,1 g 0,05 g Linearität ±0,03 g ±0,03 g ±...
  • Seite 6 KERN PFB 600-1M PFB 600-2M Ablesbarkeit (d) 0,1 g 0,01 g Wägebereich (Max) 600 g 600 g Reproduzierbarkeit 0,1 g 0,01 g Linearität ± 0,1 g ± 0,02 g Eichwert (e) 100 mg 100 mg Eichklasse Mindestgewicht (min) 500 mg Kleinstes Teilegewicht bei 20 mg 20 mg...
  • Seite 7 KERN PFB 6000-0M PFB 6000-1M Ablesbarkeit (d) 0,1 g Wägebereich (Max) 6000 g 6000 g Reproduzierbarkeit 0,1 g Linearität ± 1 g ± 0,3 g Eichwert (e) Eichklasse Mindestgewicht (min) Kleinstes Teilegewicht bei 200 mg 200 mg Stückzählung Referenzstückzahlen bei 10, 20, 50, 100, 200 Stückzählung Wägeeinheiten...
  • Seite 8: Konformitätserklärung

    Deklaracja zgodności jest zgodny z poniższymi normami. Заявление о Мы заявляем, что продукт, к которому относится данная декларация, соответствии соответствует перечисленным ниже нормам. Electronic Balance: KERN PFB Mark applied EU Directive Standards 2004/108/EC EN 61000-6-1 :2007 EN 61000-6-3 :2007 EN 61000-3-3 : 1995+A1 :2001+A2 :2005 EN 61000-3-2 :2006 Date: 18.09.2008...
  • Seite 9: Grundlegende Hinweise (Allgemeines)

    3 Grundlegende Hinweise (Allgemeines) 3.1 Bestimmungsgemäße Verwendung Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
  • Seite 10: Prüfmittelüberwachung

    3.4 Prüfmittelüberwachung Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu de nieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage verfügbar.
  • Seite 11: Auspacken, Aufstellung Und Inbetriebnahme

    6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Beachten Sie deshalb am Aufstellort folgendes: Waage auf eine stabile, gerade Fläche stellen;...
  • Seite 12: Aufstellen/Transportsicherung Entfernen

    6.2.1 Aufstellen/Transportsicherung entfernen Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. Transportsicherung [ 1 ] entfernen (PFB 120-3, PFB 200-3, PFB 300-3): 6.2.2 Lieferumfang Serienmäßiges Zubehör: Waage Wägeplatte Netzgerät Betriebsanleitung Windschutz (nur Modelle PFB 120-3, PFB 200-3, PFB 300-3, PFB 600-1M, PFB 600-2M, PFB 1200-2, PFB 2000-2, PFB 3000-2) 6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät.
  • Seite 13: Erstinbetriebnahme

    6.5 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.
  • Seite 14: Vorgehen Bei Der Justierung (Nicht Eichfähige Modelle)

    6.7.1 Vorgehen bei der Justierung (nicht eichfähige Modelle): Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap.1; Technische Daten) zur Stabilisierung ist erforderlich. Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. Waagenanzeige Bedienung  Im Wägemodus ca. 3 sec.drücken, bis „UnLoAd“erscheint.
  • Seite 15: Vorgehen Bei Der Justierung (Modelle Pfb-M)

    6.7.2 Vorgehen bei der Justierung (Modelle PFB-M): Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap.1; Technische Daten) zur Stabilisierung ist erforderlich. Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. Waagenanzeige Bedienung  Waage mit einschalten. Während des Selbsttests drücken.
  • Seite 16: Linearisierung

    „Pass“ erscheint, der Justiervorgang ist erfolgreich abgeschlossen.  Während des Selbsttests Justiergewicht abnehmen Abwarten bis die Waage wieder im Wägemodus ist. 6.8 Linearisierung Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an.
  • Seite 17: Linearisierung Nicht Eichfähige Modelle (Hochauflösend)

    6.8.1 Linearisierung nicht eichfähige Modelle (hochauflösend) Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage einen Selbsttest durchführt so lange drücken, bis „F1 Unt“ erscheint  so oft drücken, bis ‚“tECH“ erscheint  drücken, „Pin“ erscheint  Nacheinander drücken, „P1 Lin“...
  • Seite 18  Gewicht 1 (s. Tabelle Kap.6.8.1) auflegen  Stabilitätsanzeige und Signalton abwarten  „LoAd 2“ erscheint  Gewicht 1abnehmen und Gewicht 2 auflegen  Nach der Stabilitätsanzeige und dem Signalton erscheint „LoAd 3“; Gewicht 2 abnehmen und Gewicht 3 auflegen ...
  • Seite 19: Linearisierung Nicht Eichfähige Modelle (Niedrig Auflösend) Und Eichfähige Modelle

    6.8.2 Linearisierung nicht eichfähige Modelle (niedrig auflösend) und eichfähige Modelle Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage einen Selbsttest durchführt so lange drücken, bis „F1 Unt“ erscheint  so oft drücken, bis ‚“tECH“ erscheint Bei eichfähigen Modellen Justierschalter an der Unterseite der Waage drücken! ...
  • Seite 20: Tabelle Linearisierungspunkte

    6.8.3 Tabelle Linearisierungspunkte Nicht eichfähige Modelle: Gewicht 1 Gewicht 2 Gewicht 3 Gewicht 4 120 g 30 g 60 g 90 g 120 g 200 g 50 g 100 g 150 g 200 g 300 g 50 g 100 g 200 g 300 g 1200 g...
  • Seite 21: Eichung

    6.9 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG oder 2009/23EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
  • Seite 22 Position Siegelmarken und Justierschalter: 1. Justierschalter 2. Kunststoffscheibe zur Abdeckung des Justierschalters 3. Selbstzerstörende Siegelmarke 4. Selbstzerstörende Siegelmarke PFB-BA-d-1322...
  • Seite 23: Betrieb Mit Zweitanzeige Pfb-A08 Für Offene Verkaufsstellen

    6.10 Betrieb mit Zweitanzeige PFB-A08 für offene Verkaufsstellen Für den Einsatz in offenen Verkaufsstellen ist der Betrieb mit einer Zweitanzeige erforderlich. Bei den Modellen PFB 600-1M und PFB 6000-0M ist diese (PFB-A08) bereits enthalten. Die Zweitanzeige ist ausschließlich für den Anschluß an KERN Waagen geeignet.
  • Seite 24 Sale-Mode ausschalten: Einstellung „SALE n“ = 6000 e bzw. 60000 d Die Summierfunktion ist verfügbar Es sind die Wägeeinheiten Gramm und Karat verfügbar  Waage mit einschalten. Während die Waage einen Selbsttest durchführt so lange drücken, bis „F1 Unt“ erscheint so oft drücken, bis „SALE n“...
  • Seite 25: Bedienungselemente

    7 Bedienungselemente 7.1 Tastaturübersicht Beschreibung der Tasten: Taste Bezeichnung Einmal drücken und wieder freigeben [ON/OFF]  Ein-/Ausschalten [ZERO]  Gewichtsanzeige auf Null setzen  Im Menü aktuelles Element aktivieren  Bei Wägeeinheiten einstellen (Menü F UNIT): zur nächsten Einheit wechseln [TARE] ...
  • Seite 26: Anzeigenübersicht

    7.2 Anzeigenübersicht Anzeige Beschreibung Gramm Kilogramm Nullstellanzeige Tarieren ο Stabilitätsanzeige Anzeige für Stückzählung Anzeige für Prozentwägung Anzeige für die Toleranzwägung Momme Anzeige für Justierung. Signalisiert den Justiervorgang Bargraph (g) Gramm (ct) Karat (oz) Unze Wägeein- Bei Modellen PFB-M nur g heitenanzeige (ozt) Feinunze (dwt) Penny weight...
  • Seite 27: Betrieb

    8 Betrieb 8.1 Einfaches Wägen 8.1.1 nicht eichfähige Modelle Waagenanzeige Bedienung  Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0“-Anzeige abwarten  Sollte die Waage, trotz entlasteter Waagschale nicht ganz genau „0.0“ anzeigen, drücken. Die Waage beginnt mit der Rückstellung auf „0“ ...
  • Seite 28: Tarieren

    8.2 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. 8.2.1 Nicht eichfähige Modelle Waagenanzeige Bedienung  Wägebehälter auflegen. Das Gewicht des aufgelegten Behälters wird angezeigt.  drücken, die Nullanzeige erscheint. Das Piktogramm wird angezeigt.
  • Seite 29: Modelle Pfb-M

    8.2.2 Modelle PFB-M Waagenanzeige Bedienung  Wägebehälter auflegen. Das Gewicht des aufgelegten Behälters wird angezeigt. (Beispiel)  drücken, die Nullanzeige erscheint. Das Piktogramm NET wird angezeigt. Das Piktogramm erlischt. Das Gewicht des Gefäßes ist nun intern gespeichert.  Wägegut in den Wägebehälter legen. Das Nettogewicht des Wägegutes wird angezeigt.
  • Seite 30: Stückzählen

    8.3 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht (die so genannte Referenz) kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile (die so genannte Referenzstückzahl). Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt.
  • Seite 31: Modelle Pfb-M

    8.3.2 Modelle PFB-M Waagenanzeige Bedienung  Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0“-Anzeige abwarten.  drücken. Referenzstückzahl „10“ erscheint Durch mehrfaches Betätigen der -Taste können die Referenstückzahlen 10, 20, 50, 100, 200 eingestellt werden  So viele Zählteile auf die Wägeplatte legen, wie die eingestellte Referenzstückzahl verlangt.
  • Seite 32: Summieren

    8.4 Summieren Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt. 8.4.1 Nicht eichfähige Modelle Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage drücken. „F1 Unt“ einen Selbsttest durchführt erscheint.
  • Seite 33: Modelle Pfb -M

    Danach wird für 2 Sekunden die Summe beider Proben angezeigt, bevor wieder das Gewicht der zweiten Probe erscheint. Mit weiteren Proben wie oben beschrieben verfahren. Um das Gesamtgewicht der Proben anzuzeigen, Gewicht von der Wägeplatte nehmen, Nullanzeige abwarten und drücken. Die Anzahl der Wägungen und das Gesamtgewicht der Proben wird kurz angezeigt.
  • Seite 34 drücken, „ACC 2“ erscheint kurz, danach wird  kurz das Gesamtgewicht angezeigt und danach das  Gewicht der zweiten Probe, das nun ebenfalls gespeichert ist.  Mit weiteren Proben wie oben beschrieben verfahren. Um das Gesamtgewicht der Proben anzuzeigen, Gewicht von der Wägeplatte nehmen, Nullanzeige abwarten und drücken.
  • Seite 35: Prozent-Wägungen

    8.5 Prozent-Wägungen Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. 8.5.1 Nicht eichfähige Modelle Waagenanzeige Bedienung  Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0 g“-Anzeige abwarten.  Referenzgewicht, das 100% entspricht, auf die Wägeplatte legen ...
  • Seite 36: Modelle Pfb-M

    8.5.2 Modelle PFB-M Waagenanzeige Bedienung  Waage mit einschalten. Waage führt einen Selbsttest durch. „0.0 g“-Anzeige abwarten.  Referenzgewicht, das 100% entspricht, auf die Wägeplatte legen  drücken In der Anzeige erscheint „100.00%“ (Beispiel)  Referenzgewicht abnehmen Die Anzeige geht zurück auf „0.0 %“ ...
  • Seite 37: Da Menü

    9 Das Menü 9.1 Menübelegung Im Menü können 8 verschiedene Einstellungen und die Justierung vorgenommen werden. 9.2 Aufrufen des Menüs Das Menü wird durch Drücken der - Taste, während die Waage den Selbsttest durchführt aufgerufen. Im Display erscheint die Anzeige „F1 UNT“. 9.3 Navigation im Menü...
  • Seite 38 RS-232-Schnittstelle S 232: P Prt: mit Drucker verbinden  b XXXX: Baud-Rate wählbar zwischen 9600, 600, 1200, 2400, 4800  LP-50: nicht dokumentiert EnG: Sprachauswahl englisch Chi: Sprachauswahl chinesisch  tP: Standarddruckereinstellung P Cont: Fortlaufende Druckausgabe P AUto: autom. Druckausgabe P ASk: Datenausgabe über Fernsteuerbefehle S USb: nicht dokumentiert...
  • Seite 39: Menü-Übersicht Modelle Pfb-M

    9.5 Menü-Übersicht Modelle PFB-M Waagenanzeige Bedienung Nicht verfügbar Hintergrundbeleuchtung ein/automatisch/aus EL on: Hintergrundbeleuchtung ein EL Au: Hintergrundbeleuchtung schaltet sich automatisch ein EL off: Hintergrundbeleuchtung aus RS-232-Schnittstelle S 232: P Prt: mit Drucker verbinden  b XXXX: Baud-Rate wählbar zwischen 9600, 600, 1200, 2400, 4800 ...
  • Seite 40 P1 Lin Linearisierung (s. Kap. 6.8) P2 CAL P3 Cont P4 AZn Nicht dokumentiert P5 GrA P6 CAP P7 SPd P8 5-t Multi-Tare-Funktion: St on: Multi-Tare ein St oFF: Multi-Tare aus PFB-BA-d-1322...
  • Seite 41: Einstellungen Im Menü

    9.6 Einstellungen im Menü 9.6.1 Wägeeinheiten umschalten (Unit) (nur nicht eichfähige Modelle) Die Wägeeinheiten werden über das Menü ein- bzw. ausgeschaltet. Funktion aktivieren: Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage einen Selbsttest durchführt drücken. „F1 Unt“ wird angezeigt. ...
  • Seite 42: Hinterleuchtung Der Anzeige

    9.6.2 Hinterleuchtung der Anzeige Im Menü kann die Anzeigenhinterleuchtung ein- bzw. ausgeschaltet werden. Dazu ist wie folgt vorzugehen: Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage einen Selbsttest durchführt bzw. drücken. (Modelle PFB-M) „F1 Unt“ wird angezeigt.  drücken „F2 bL“...
  • Seite 43: Multi-Tare-Funktion (Nur Modelle Pfb-M)

    9.6.3 Multi-Tare-Funktion (nur Modelle PFB-M) Die Waage kann mehrmals hintereinander tariert werden. Hierfür im Menü folgende Einstellung vornehmen: Waagenanzeige Bedienung  Waage mit einschalten. Während die Waage einen Selbsttest durchführt drücken. „F1 Unt“ wird angezeigt.  so oft drücken, bis „tECH“ angezeigt wird Justierschalter drücken! ...
  • Seite 44: Datenausgang Rs232

    10 Datenausgang RS232 Mit der RS 232C Schnittstelle können Wägedaten ausgegeben werden. Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingungen erfüllt sein: Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.
  • Seite 45: Drucker Betrieb - Ausdruckbeispiele

    10.3 Drucker Betrieb - Ausdruckbeispiele Standardausdruck „Wägedaten“ 8.65 g Bruttogewicht Ausdruck Stückzählen PCS: 10 pcs Referenzstückzahl 0.861 g Einzelgewicht 8.61 g Bruttogewicht Ausdruck Summieren 35.07 g N Erste Wägung 8.62 g N Zweite Wägung 8.00 g N Dritte Wägung 1-3: 51.69 g C Summe aller Einzelwägungen...
  • Seite 46: Kontinuierliche Datenausgabe

    10.4 Kontinuierliche Datenausgabe CR LF Kopfzeile 1 Kopfzeile 2 Wägedaten Wägeeinheit Endezeichen Kopfzeile 1: ST=stabil, US=instabil Kopfzeile 2: NT=netto, GS=brutto 10.5 Fernsteuerbefehle Fernsteuerkommandos werden von der Fernsteuereinheit zu der Waage als ASCII- Code gesendet. Nachdem die Waage die Kommandos erhalten hat, sendet sie die nachfolgenden Daten.
  • Seite 47: Wartung, Instandhaltung, Entsorgung

    12 Wartung, Instandhaltung, Entsorgung 12.1 Reinigen Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach.
  • Seite 48: Kleine Pannenhilfe

    13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige Die Waage ist nicht eingeschaltet. leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
