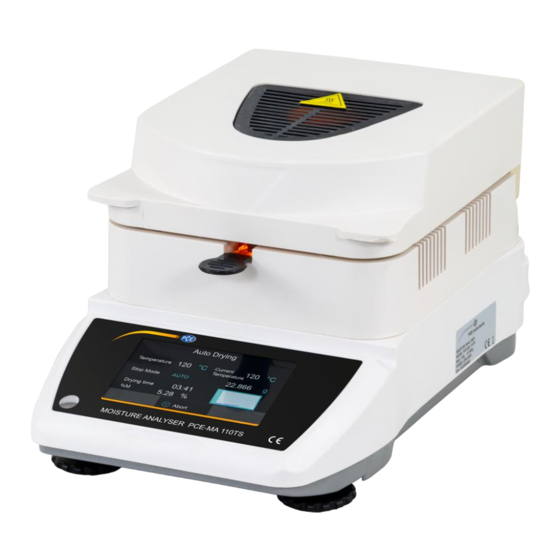

- Seite 1 Bedienungsanleitung PCE-MA 110TS Feuchtebestimmerwaage User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 12. September 2022 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Trocknungsmodus ......................9 Während der Trocknung ....................11 Messwerte abrufen ......................13 Kalibrierung ..................14 Einpunktkalibrierung ......................14 Lineare Kalibrierung ......................14 Datum und Uhrzeit einstellen ..................15 Datenübertragung einstellen ............. 16 Fehlermeldungen ................17 Kontakt ....................17 10 Entsorgung ..................17 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Lassen Sie die Probe nach dem Messen abkühlen, bevor Sie diese berühren. • Betreiben Sie das Gerät nie mit geöffnetem Deckel. Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. © PCE Instruments... -
Seite 4: Sicherheitssymbole
Leistungsaufnahme 300 W Abmessungen 370 x 215 x 195 mm Gewicht 4,5 kg Lieferumfang 1 x Getreidefeuchtemesser PCE-MA 110TS 10 x Probenschale 1 x Probenschalenhalter 1 x 100 g Prüfgewicht 1 x Probenschalengriff 1 x Kaltgerätekabel 1 x Bedienungsanleitung Optionales Zubehör PCE-MA-PS Ersatz Probenschalen (50 Stück) -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Beschreibung Hitzeschutz Windschutz Einsetzhilfe Probenschalenstativ Probenschale © PCE Instruments... -
Seite 6: Inbetriebnahme
Alu-Einwegprobenschale Um den Feuchteanteil der Probe messen zu können, sollte die Probe gleichmäßig auf der Probenschale verteilt werden anschließend Trocknungskammer Feuchtebestimmer eingesetzt werden. Das Wiederverwenden einer Probenschale kann durch die anhaftenden Rückstände das Endergebnis der Messung verfälschen. © PCE Instruments... -
Seite 7: Verteilung Der Probe
Messung immer noch besteht und die Verdunstung bereits beim Schließen des Deckels erfolgt, was zu Messabweichungen führen kann. Lassen Sie also entweder die Trocknungskammer auskühlen oder nehmen Sie die Messabweichungen in Kauf und starten Sie möglichst zeitnah die nächste Messung. © PCE Instruments... -
Seite 8: Ein- Und Ausschalten
Ein- und Ausschalten Um den Feuchtebestimmer ein- und wieder auszuschalten, befindet sich auf der Rückseite ein Ein- und Ausschalter. Wird das Messgerät darüber ausgeschaltet, ist es stromlos. Sobald das Messgerät eingeschaltet wurde, wird folgendes Bild angezeigt: sich. © PCE Instruments... - Seite 9 Schaltet das Messgerät in den Standby. Das Display schaltet sich nach wenigen Sekunden vollständig aus. Durch erneutes Drücken auf den Touchscreen wird die Feuchtebestimmerwaage wieder aktiviert. Kalibrierung der Feuchtebestimmerwaage und Einstellung von Datum und Uhrzeit Angezeigtes Gewicht tarieren Anzeige der letzten Messung © PCE Instruments...
-
Seite 10: Automatische Und Zeitbasierte Trocknung
Gewicht angezeigt. Bei Bedarf kann das Gewicht über die Schaltfläche „Tara“ tariert werden. Eine Tarierung muss immer dann durchgeführt werden, wenn ausschließlich das Probengewicht ermittelt werden soll. Das Gewicht der Probenschale und des Zubehörs muss austariert werden. Drücken Sie auf „Trocknung starten“, um die Trocknung zu starten. © PCE Instruments... -
Seite 11: Zeitbasierte Trocknung
Trocknung schonender für die Probe. Dies kann zum Beispiel bei Proben mit hohem Zuckergehalt hilfreich sein, um die Feuchtigkeit verdampfen zu lassen, bevor sich eine karamellisierte Schicht bildet, die gebundenes Wasser einschließt. Temperatur Temperaturverlauf Ziel- temperatur Umgebungs- temperatur Zeit Start © PCE Instruments... -
Seite 12: Normales Aufheizen
Schnelles Aufheizen Ein schnelles Aufheizen kann dann verwendet werden, wenn die Probe einen hohen Feuchtegehalt hat. Die Temperatur wird in den ersten 3 Minuten um ca. 40 % überschritten. Temperatur Temperaturverlauf Ziel- temperatur Umgebungs- temperatur Zeit Start © PCE Instruments... -
Seite 13: Während Der Trocknung
Während der Trocknung Während der Trocknung wird die Soll- und Ist-Temperatur angezeigt, zusätzlich das aktuelle Gewicht der Probe während der Trocknung mit dem Feuchtegehalt. © PCE Instruments... -
Seite 14: Ende Der Trocknung
Für weitere Gewichtsinformationen können über die Schaltfläche „Anfangs-/Endgewicht“ die Anfangs- und Endgewichtswerte abgerufen werden. Über die Schaltfläche „Zurück“ gelangen Sie zurück auf die Startseite. Hinweis: Beachten Sie, dass sowohl die Probe als auch das Messgerät nach einer Messung erwärmt sind. Es besteht Verbrennungsgefahr. © PCE Instruments... -
Seite 15: Messwerte Abrufen
Um die gespeicherten Messwerte abzurufen, gehen Sie auf der Startseite auf „Speichern“. Von dort können die gespeicherten Messdateien abgerufen werden. Nachdem die Messdaten abgerufen wurden, können diese gedruckt, gelöscht und umbenannt werden. © PCE Instruments... -
Seite 16: Kalibrierung
Nach der Kalibrierung entfernen Sie das 50 g Gewicht und legen Sie ein 100 g Gewicht auf die Waage. Der Messwert für 100 g wird automatisch kalibriert. Nach der Kalibrierung entfernen Sie das 100 g Gewicht. Drücken Sie anschließend die Schaltfläche „Zurück“, um die Kalibrierung abzuschließen. Sie gelangen zurück auf die Startseite. © PCE Instruments... -
Seite 17: Datum Und Uhrzeit Einstellen
Uhrzeit einstellen. Wählen Sie dazu die einzustellende Ziffer aus. Die Anzeige ist wie folgt aufgebaut: JJJJ – MM – TT HH : MM : SS Mit der Schaltfläche „Zurück“ werden die Einstellungen nicht übernommen. Mit der Schaltfläche „Datum und Uhrzeit Einstellung“ werden die Einstellungen übernommen. © PCE Instruments... -
Seite 18: Datenübertragung Einstellen
Es besteht die Möglichkeit, die Datenübertragung zwischen einem PC und einem Drucker einzustellen. Dies erfolgt über die Einstellungen. Die Schaltfläche dazu befindet sich rechts neben der Überschrift „Startseite“. Drücken Sie dort drei Mal auf die Fläche. Von hier aus können das Protokoll und die Baudrate eingestellt werden. © PCE Instruments... -
Seite 19: Fehlermeldungen
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 20 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
