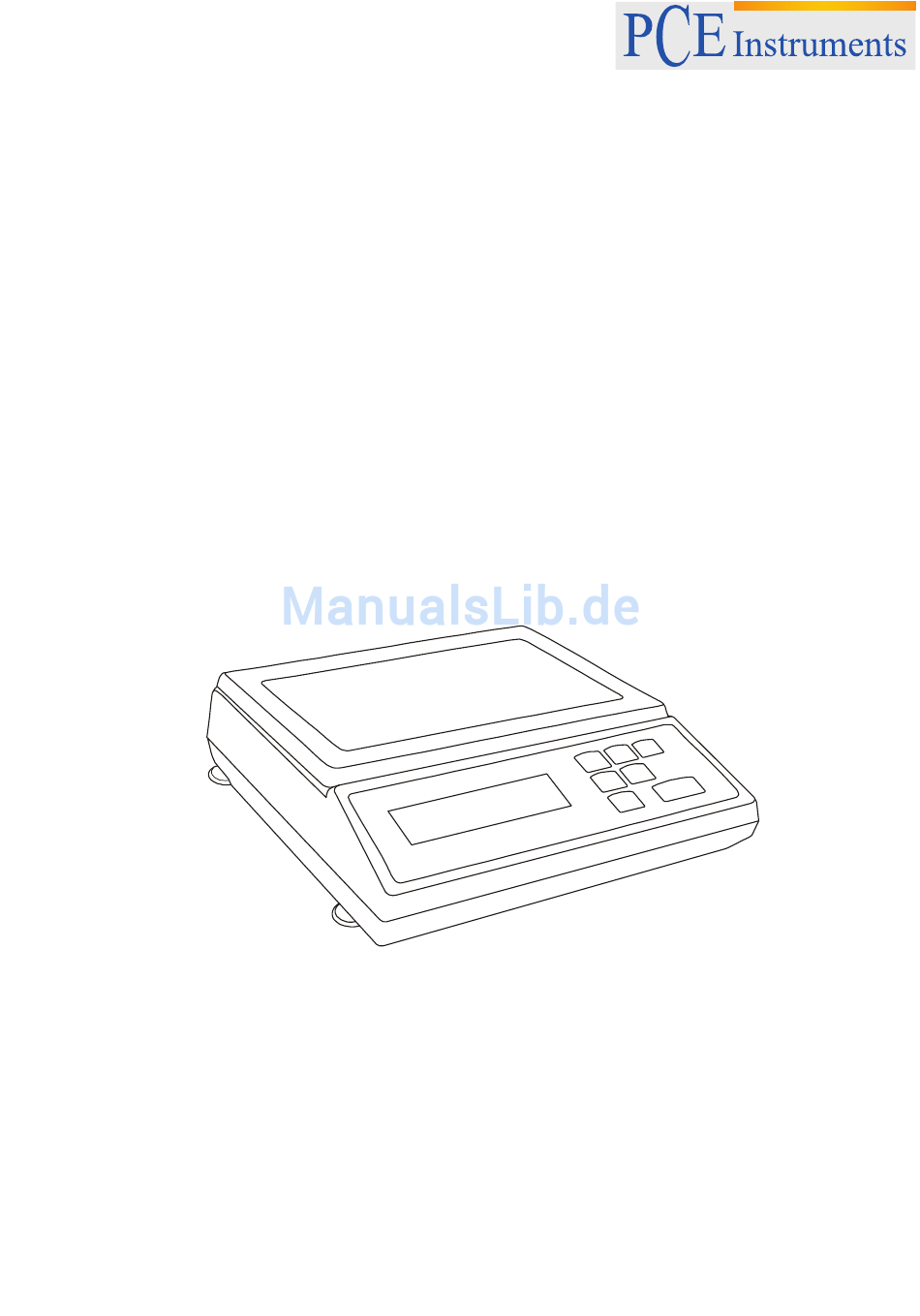

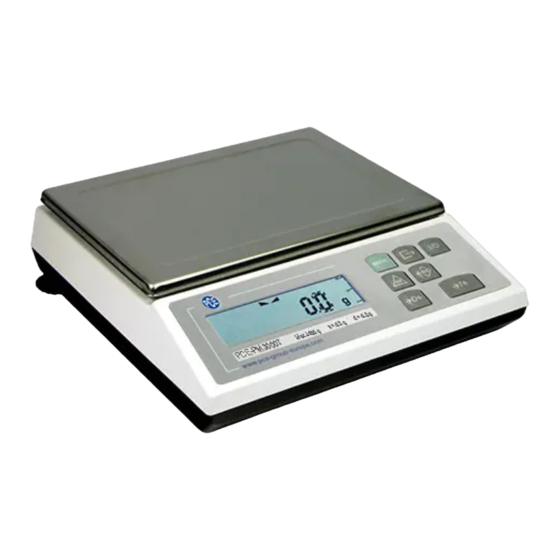

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalwaage PCE-PM...T Serie Version 1.1 26.10.2011...
- Seite 2 _____________________________________________________________________________________________________________________ Einführung Plattformwaagen der Serie PCE-PM sind für eine allgemeine Anwendung in allen Marktbereichen vorgesehen. Die Plattformwaagen werden in zwei Ausführungen hergestellt: mit einem LED-Display (Grundausführung) und mit einem LCD-Display und einem Akku. Alle Waagen sind meteorologisch überprüft. Je nach Bestellungsart können diese Waagen, entweder als geeicht oder nicht geeicht ausgeliefert werden.
-
Seite 3: Technische Daten
_____________________________________________________________________________________________________________________ 3. Technische Daten Waagentyp 0,3 T 0,6 T 1,5 T 15 T PCE-PM Belastung max. 0,3kg 0,6kg 1,5kg 15kg Belastung min. 100g *20g Ablesbarkeit(d) 0,1g 0,2g 0,5g *0,01g *0,02g *0,05g *0,1g *0,1g *0,2g Eichwert(e) 0,1g 0,2g 0,5g Eichklasse Arbeitstemperatur -10÷40°C Tara Bereich -0,6kg... - Seite 4 _____________________________________________________________________________________________________________________ 5. Tasten und Zeichen der Waage MODE Taste - ein / aus (standby), Taste - Tarataste (Brutto / Netto wiegung), Taste - Anzeige des Brutto Gewichtes, Taste - nullstellung, Taste MENU - Menü, Taste - Daten Export (Drucker oder PC), Taste - max.
- Seite 5 _____________________________________________________________________________________________________________________ Schutzmaßnahmen Die Plattformwaage der Serie PCE-PM darf nur an eine vorschriftsgemäß installierte Steckdose mit Schutzleiteranschluss(PE) angeschlossen werden. Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungsversorgung aus Netzen ohne Schutzleiteranschluss ist von einem Fachmann ein gleichwertiger Schutz entsprechend den gültigen Installationsvorschriften herzustellen.
- Seite 6 _____________________________________________________________________________________________________________________ 6. Vorbereitung 1. Entnehmen Sie die Waage aus der Verpackung. 2. Stellen Sie die Waage so auf das keine äusseren Einflüsse negative Auswirkungen auf die Wiegung haben können. z.B. Vibrationen, Luftzug usw.. 3. Entfernen Sie die Transportsicherung die sich in papierform unter der Wiegeschale befindet.
- Seite 7 _____________________________________________________________________________________________________________________ 8. Informationen zur Wiegung 1. Vor der Wiegung sollte die Waage einen Nullwert anzeigen. Dieses erreichen Sie durch drücken der Taste. Dieses Taste sollte nur für die Nullstellung der Waage in unbelasteten Zustand benutzt werden. Die im Display informiert Sie über die korr.
- Seite 8 _____________________________________________________________________________________________________________________ 10. Kaliebrierung der Waage Die Justierung der Waage sollte von unseren Fachpersonal durchgeführt werden. In Aussnahmefällen ist dieses auch duch den Benutzer möglich, sollte jedoch mit der PCE Deutschland GmbH abgesprochen werden um keine Garantieansprüche zu verlieren. 11. Verbindung zum Drucker bzw. PC Für die Verbindung der Waage mit einem Drucker oder PC ist die Waage einer...
- Seite 9 _____________________________________________________________________________________________________________________ Beschreibung der einzelnen Byte’s: Zeichen„-” oder SPACE Byte Byte SPACE Byte Zahl oder SPACE Byte 5÷9 Zahl, Komma oder SPACE Byte Zahl Byte SPACE Byte k, l, c, p oder SPACE Byte g, b, t, c oder % Byte SPACE Byte Byte...
- Seite 10 _____________________________________________________________________________________________________________________ Zeichenbeschriftung - Gewicht auf die Waage legen - Die Waage entlasten - Drücken der gezeigten Taste beim Erscheinen der ... Info im Display. - Änderung erzwungen - Änderung automatisch Wiegung Die Waage sollte mit Hilfe der bzw. bei nicht geeichten Waagen in die Nullstellung gebracht werden.
- Seite 11 _____________________________________________________________________________________________________________________ Wiegung mit der Tara Funktion Tarabereich der Waage ist über den kompletten Wiegebereich der Waage. Stellen Sie z.B. die Verpackung auf die Waage und drücken T . Die benutzung der Funktion wird durch das NET im Display angezeigt. Taste B/G ermöglicht die Ablesung der Brutto / Netto Wiegewerte.
- Seite 12 _____________________________________________________________________________________________________________________ 15. Auto Zero Funktion (F..-AUt) Diese Funktion sorgt für eine stabile Nullstellung der Waage. Im Display erscheint AUT wenn die Funktion aktiviert ist. F .. -AUT Wünschen Sie dieses Funktion zu deaktivieren so drücken Sie MENU, F .. -0 erscheint F..-AUt im Display so drücken Sie und dann wenn...
- Seite 13 _____________________________________________________________________________________________________________________ 17. Stückzählung (F..-PCS) Diese Funktion ermöglicht Zählung gleichschwerer Gegenstände. wie z.B. Schrauben usw. Zählung erfolgt zwei Schritten: - 1 Schritt – Die Auswertung des Stückgewichts Hilfe Referenzgrößen wie 5, 10, 20, 50, 100, 200 und 500 Stk. - 2 Schritt- Stückzählung der auf der Wiegeschale befindlichen Masse.
- Seite 14 _____________________________________________________________________________________________________________________ 18. Taragewicht in der Waage speichern (F..-tAr) Diese Funktion ermöglicht Ihnen einen Tara Wert in der Waage zu hinterlegen um die Eingabe der Tara Werte zu vermeiden. Die Eintragung des Tara Wertes kann Manuel per Hand oder mit Hilfe eines z.B. Behälters der sich auf der Waage befindet, bestimmt werden.
- Seite 15 _____________________________________________________________________________________________________________________ Wiegung mit Hilfe der gespeichertenTara: Sollten Sie die tAr Funktion aktiviert haben, wird dieser Tara Wert im „–„ stehen. -3.7g Haben Sie die Funktion Auto Zero aktiv so wird der Tara Wert nur kurz erscheinen bevor die Waage wieder 0 anzeigt.
- Seite 16 _____________________________________________________________________________________________________________________ Einstellungen der Schnittstelle (F..- rS) Für eine gute Kommunkiation mit dem Drucker und PC können Sie hier die RS-232 Schnittstelle einstellen: F .. -rS - bAud: 1200, 4800, 9600, - bit: 7, 8, - PArItY: 0, 1; Odd: 0, 1, - nr (Waagennummer bei nutzung F ..
- Seite 17 _____________________________________________________________________________________________________________________ 19. Funktion (F..-ACt) Einstellung des Menüs Sonderfunktionen Diese Funktion ermöglicht es Ihnen, Ihr Menü nach Ihren Wünschen gestalten. Sprich die Sonderfunktionen die Sie benötigen nach dem drücken der F ..-ACt MENU Taste zur Verfügung zu haben und nicht die komplette Liste der Sonderfunktionen.
- Seite 18 _____________________________________________________________________________________________________________________ Diese Funktion erlaubt dem Anwender einen Vergleich der Wiegeergebnisse mit zwei davor einprogrammierten Werten: unterem Grenzwert und oberem Grenzwert. Die ( I I Überschreitung der Grenzwerte wird mit im Display angezeigt und zusätzlich mit einem Ton signalisiert. Außerdem können dadurch unterschiedliche Stromkreisläufe geschlossen werden die Sie dann zum ansteuern von Maschinen nutzen können.
- Seite 19 _____________________________________________________________________________________________________________________ Achtung: Wenn es nötig ist können Sie mit Hilfe der Option SEt-3 einen Grenzwert eintragen der als null (z.B. gelb) signalisiert wird. Es besteht die Möglichkeit das Ergebnis der Abgleichmessungen mit den Grenzwerten an den PC zu senden. Das Abgleichergebnis wird mit MIN, OK oder MAX auf dem Display Angezeigt Wenn das Ergebnis der Wiegung: -kleiner als der untere Grenzwert ist: zeigt die Waage MIN an, -zwischen den beiden Grenzwerten ist: zeigt die Waage OK an und Signalisiert Akustisch die...
- Seite 20 _____________________________________________________________________________________________________________________ 20. Wartung uns Pflege 1. Die Waage muss sorgfältig behandelt und regelmäßig gereinigt werden. 2. Es sollte darauf geachtet werden dass keine Verunreinigungen zwischen Wiegeschale und Gehäuse auftreten. Sollten diese festgestellt werden so gilt es die Wiegeschale vorsichtig nach oben zu entnehmen und mit Hilfe eines weichen Pinsels oder einem Tuchs die Verunreinigung zu entfernen.
-
Seite 21: Konformitätserklärung
_____________________________________________________________________________________________________________________ Konformitätserklärung Certificate of conformity Hiermit erklären wir, dass die Bauart der nachfolgend bezeichneten, elektronischen, nichtselbsttätigen Waage Plattformwaage Benennung / Name PCE-PM Serie Typ / Type Nr. der EG-Bauartzulassung / PL 06 004 (PCE-PM Serie) Approval No. of EC: Eichklasse / accuracy class : Herstellernummer / Serial number:... - Seite 22 _____________________________________________________________________________________________________________________...
