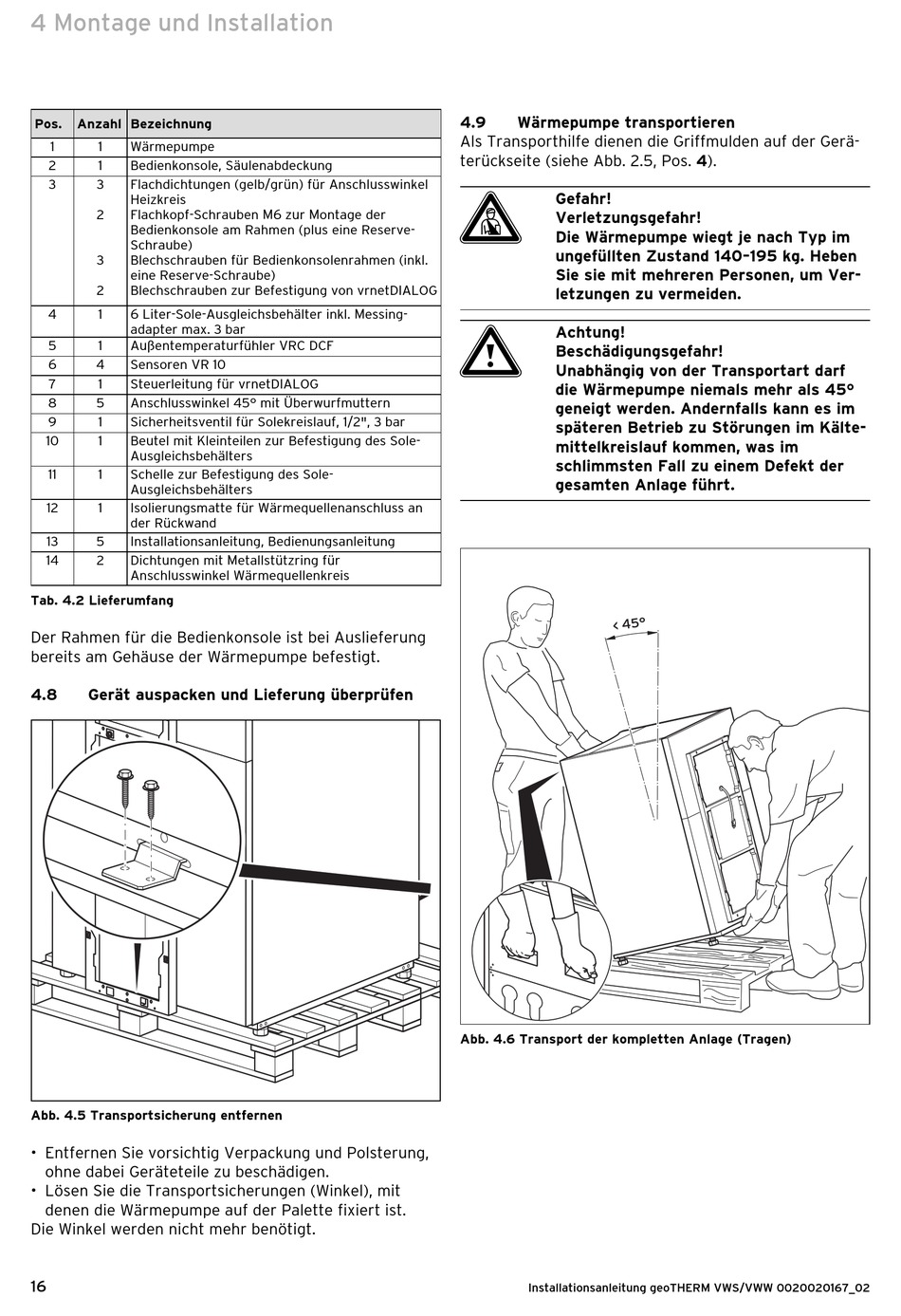

4 Montage und Installation
Pos.
Anzahl Bezeichnung
1
1
Wärmepumpe
2
1
Bedienkonsole, Säulenabdeckung
3
3
Flachdichtungen (gelb/grün) für Anschlusswinkel
Heizkreis
2
Flachkopf-Schrauben M6 zur Montage der
Bedienkonsole am Rahmen (plus eine Reserve-
Schraube)
3
Blechschrauben für Bedienkonsolenrahmen (inkl.
eine Reserve-Schraube)
2
Blechschrauben zur Befestigung von vrnetDIALOG
4
1
6 Liter-Sole-Ausgleichsbehälter inkl. Messing-
adapter max. 3 bar
5
1
Außentemperaturfühler VRC DCF
6
4
Sensoren VR 10
7
1
Steuerleitung für vrnetDIALOG
8
5
Anschlusswinkel 45° mit Überwurfmuttern
9
1
Sicherheitsventil für Solekreislauf, 1/2", 3 bar
10
1
Beutel mit Kleinteilen zur Befestigung des Sole-
Ausgleichsbehälters
11
1
Schelle zur Befestigung des Sole-
Ausgleichsbehälters
12
1
Isolierungsmatte für Wärmequellenanschluss an
der Rückwand
13
5
Installationsanleitung, Bedienungsanleitung
14
2
Dichtungen mit Metallstützring für
Anschlusswinkel Wärmequellenkreis
Tab. 4.2 Lieferumfang
Der Rahmen für die Bedienkonsole ist bei Auslieferung
bereits am Gehäuse der Wärmepumpe befestigt.
4.8
Gerät auspacken und Lieferung überprüfen
2 x
Abb. 4.5 Transportsicherung entfernen
• Entfernen Sie vorsichtig Verpackung und Polsterung,
ohne dabei Geräteteile zu beschädigen.
• Lösen Sie die Transportsicherungen (Winkel), mit
denen die Wärmepumpe auf der Palette fixiert ist.
Die Winkel werden nicht mehr benötigt.
16
4.9
Wärmepumpe transportieren
Als Transporthilfe dienen die Griffmulden auf der Gerä-
terückseite (siehe Abb. 2.5, Pos. 4).
d
Gefahr!
Verletzungsgefahr!
Die Wärmepumpe wiegt je nach Typ im
ungefüllten Zustand 140–195 kg. Heben
Sie sie mit mehreren Personen, um Ver-
letzungen zu vermeiden.
a
Achtung!
Beschädigungsgefahr!
Unabhängig von der Transportart darf
die Wärmepumpe niemals mehr als 45°
geneigt werden. Andernfalls kann es im
späteren Betrieb zu Störungen im Kälte-
mittelkreislauf kommen, was im
schlimmsten Fall zu einem Defekt der
gesamten Anlage führt.
Abb. 4.6 Transport der kompletten Anlage (Tragen)
Installationsanleitung geoTHERM VWS/VWW 0020020167_02
