Proline Promag W 800

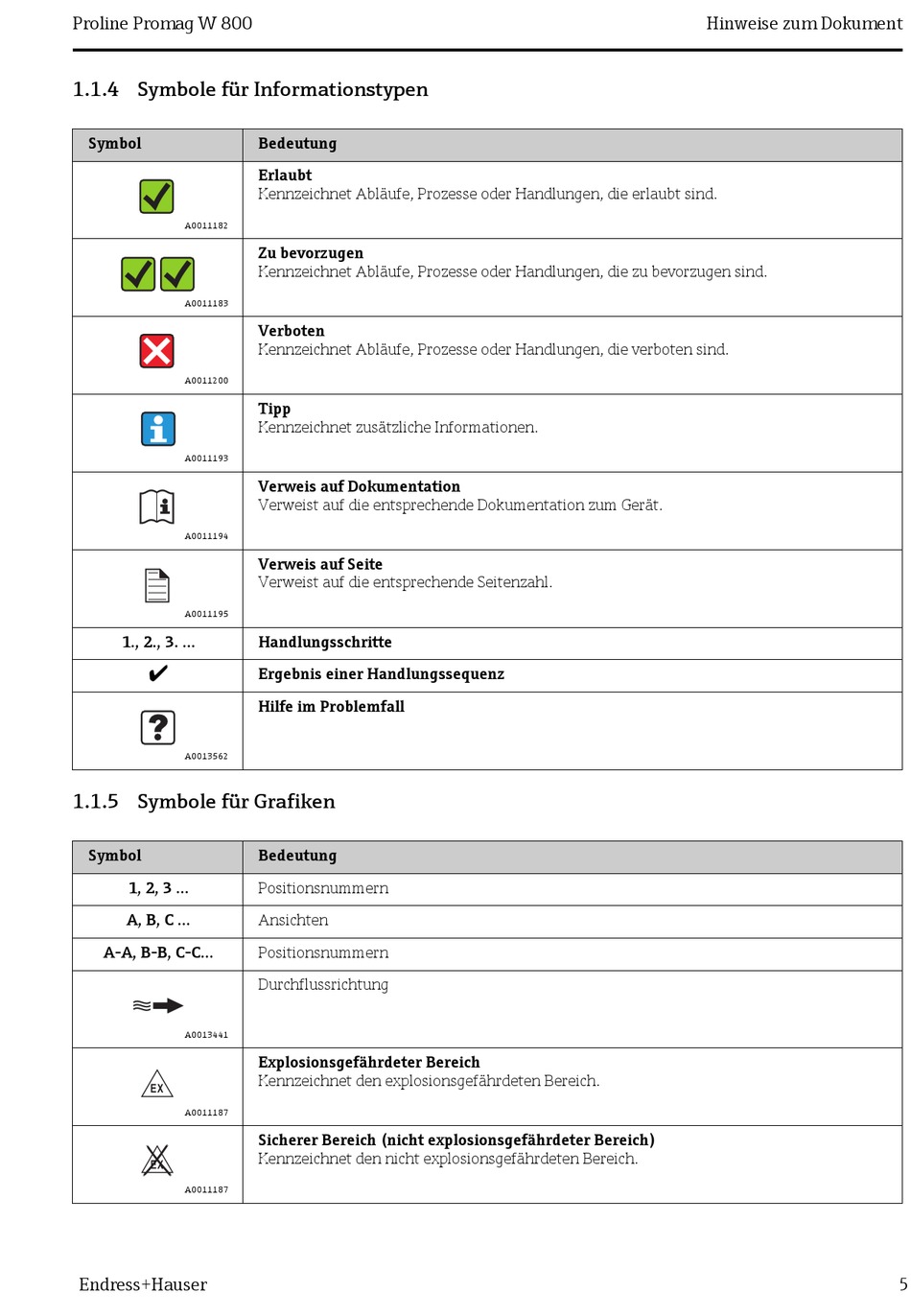

1.1.4 Symbole für Informationstypen
Symbol
A0011182
A0011183
A0011200
A0011193
A0011194
A0011195
1., 2., 3. ...
Ã
A0013562
1.1.5 Symbole für Grafiken
Symbol
1, 2, 3 ...
A, B, C ...
A-A, B-B, C-C...
A0013441
-
A0011187
.
A0011187
Endress+Hauser
Bedeutung
Erlaubt
Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweist auf die entsprechende Dokumentation zum Gerät.
Verweis auf Seite
Verweist auf die entsprechende Seitenzahl.
Handlungsschritte
Ergebnis einer Handlungssequenz
Hilfe im Problemfall
Bedeutung
Positionsnummern
Ansichten
Positionsnummern
Durchflussrichtung
Explosionsgefährdeter Bereich
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Hinweise zum Dokument
5
