Endress+Hauser Proline Promag W 800 Kurzanleitung Seite 44

Elektrischer Anschluss
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallische Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert

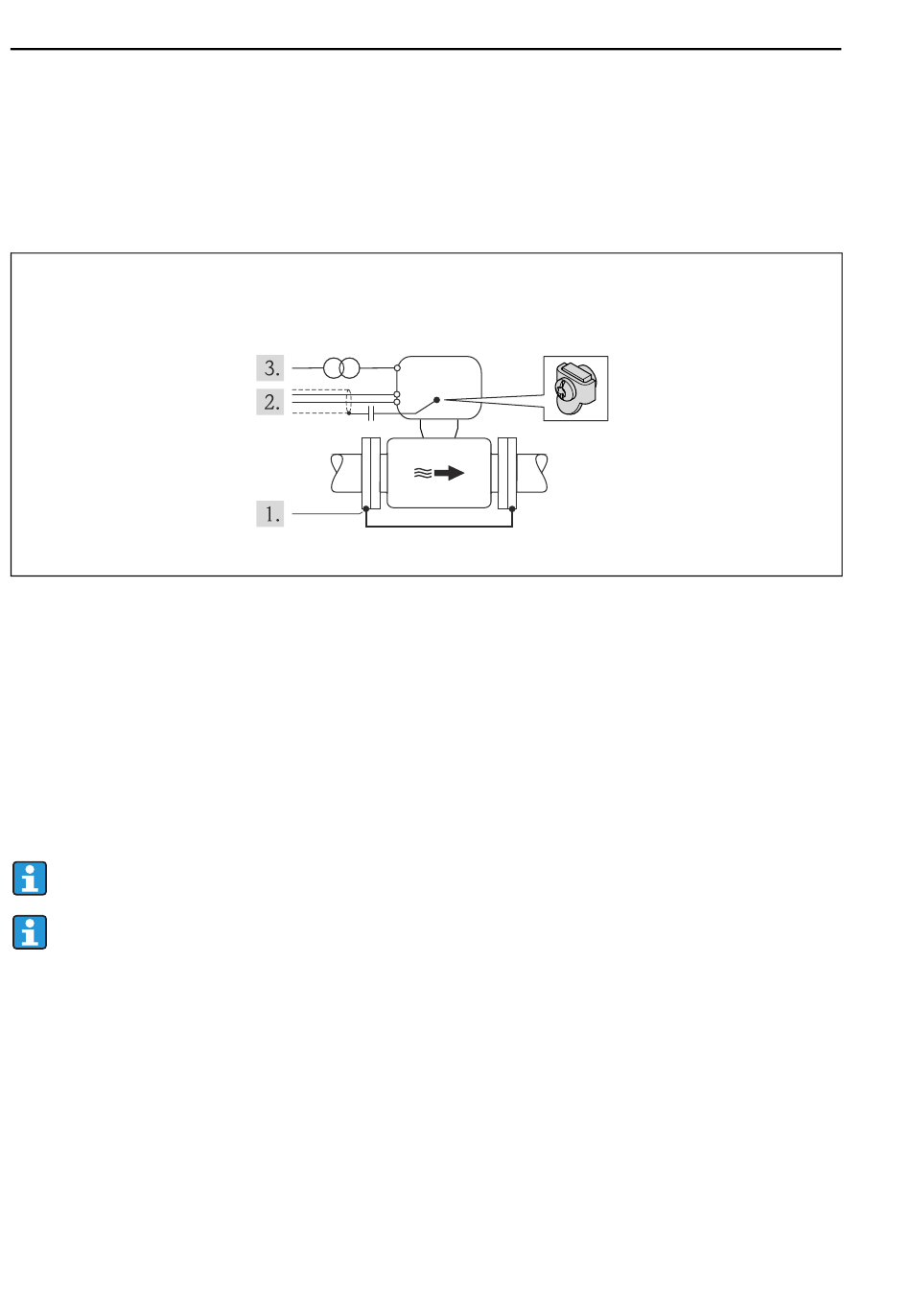

Abb. 32: Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
Erdungskabel = Kupferdraht, mind. 6 mm² (0,0093 in
4. Abschirmung der Signalleitungen über einen Kondensator führen.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf
den Messaufnehmer und nicht auf den Messumformer.
Das erforderliche Erdungskabel ist bei Endress+Hauser bestellbar.
