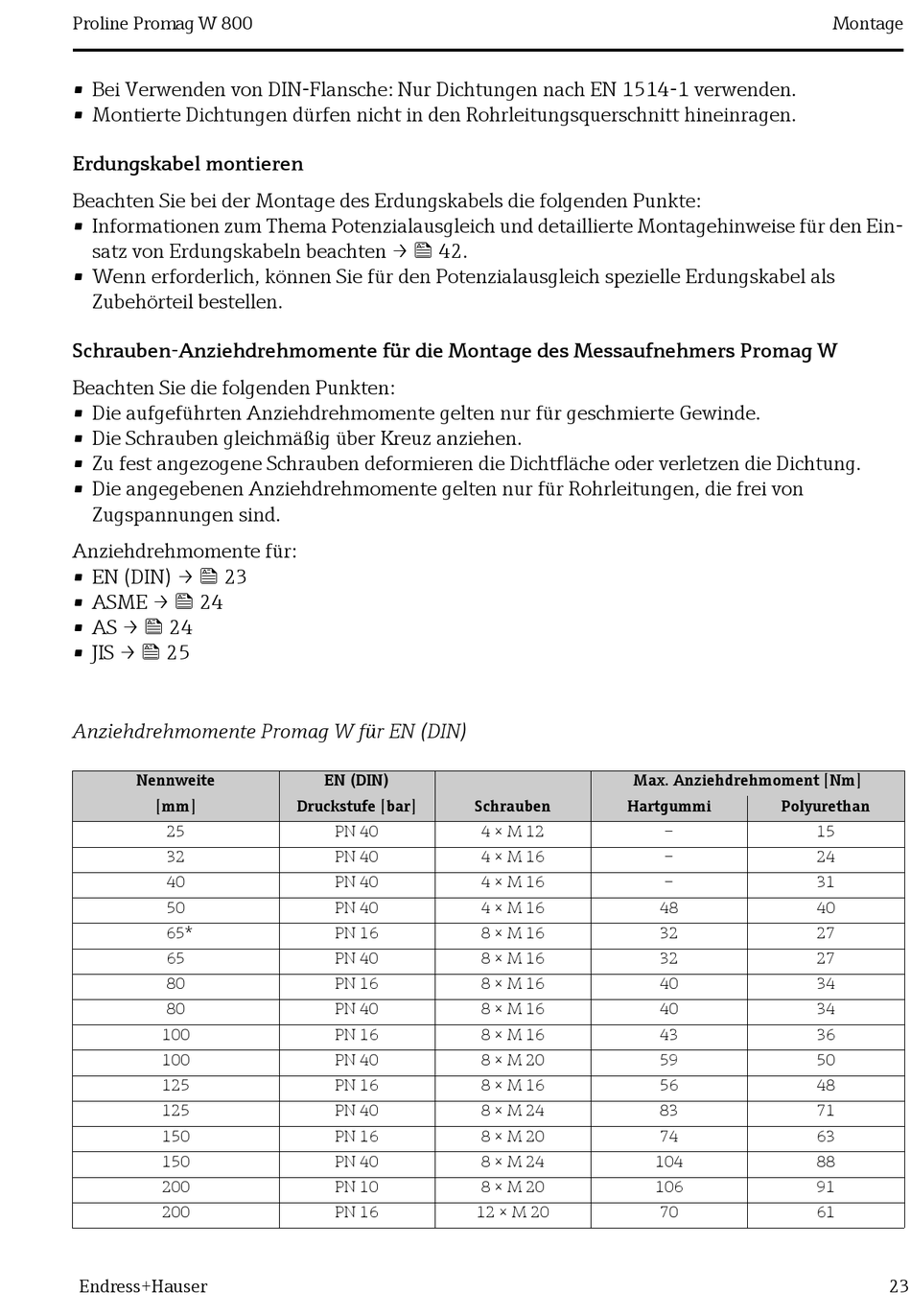

Proline Promag W 800
• Bei Verwenden von DIN-Flansche: Nur Dichtungen nach EN 1514-1 verwenden.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.

Erdungskabel montieren

Beachten Sie bei der Montage des Erdungskabels die folgenden Punkte:
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den Ein-
satz von Erdungskabeln beachten →  42.
• Wenn erforderlich, können Sie für den Potenzialausgleich spezielle Erdungskabel als
Zubehörteil bestellen.
Schrauben-Anziehdrehmomente für die Montage des Messaufnehmers Promag W
Beachten Sie die folgenden Punkten:
• Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde.
• Die Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
• Die angegebenen Anziehdrehmomente gelten nur für Rohrleitungen, die frei von
Zugspannungen sind.
Anziehdrehmomente für:
• EN (DIN) →  23
• ASME →  24
• AS →  24
• JIS →  25
Anziehdrehmomente Promag W für EN (DIN)
Nennweite
[mm]
25
32
40
50
65*
65
80
80
100
100
125
125
150
150
200
200
Endress+Hauser
EN (DIN)
Druckstufe [bar]
PN 40
PN 40
PN 40
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
PN 10
PN 16
Max. Anziehdrehmoment [Nm]
Schrauben Hartgummi
4 × M 12
4 × M 16
4 × M 16
4 × M 16
8 × M 16
8 × M 16
8 × M 16
8 × M 16
8 × M 16
8 × M 20
8 × M 16
8 × M 24
8 × M 20
8 × M 24
8 × M 20
12 × M 20
Polyurethan
– 15
– 24
– 31
48 40
32 27
32 27
40 34
40 34
43 36
59 50
56 48
83 71
74 63
104 88
106 91
70 61
