7.5.1
Stromrichtung
Die Stromrichtung können Sie über die vorhande-
nen seriellen Schnittstellen für jede Phase einzeln
korrigieren. Bei Falschanschluss ist also kein
nachträgliches Umklemmen der Stromwandler
erforderlich.
7.5.2
Summenstrommessung
Stellen Sie für eine Summenstrommessung über
zwei Stromwandler zunächst deren Gesamtüber-
setzungsverhältnis am Gerät ein. Das Einstellen
der Stromwandlerverhältnisse wird in Kapitel
12.4.3 auf Seite 50 beschrieben.
Beispiel:
Die Strommessung erfolgt über zwei Stromwand-
ler. Beide Stromwandler haben ein Übersetzungs-
verhältnis von 1000/5 A. Die Summenmessung
wird mit einem Summenstromwandler 5+5/5 A
durchgeführt.
Das Gerät muss dann wie folgt eingestellt werden:
Primärstrom:
1000 A + 1000 A = 2000 A
Sekundärstrom: 5 A

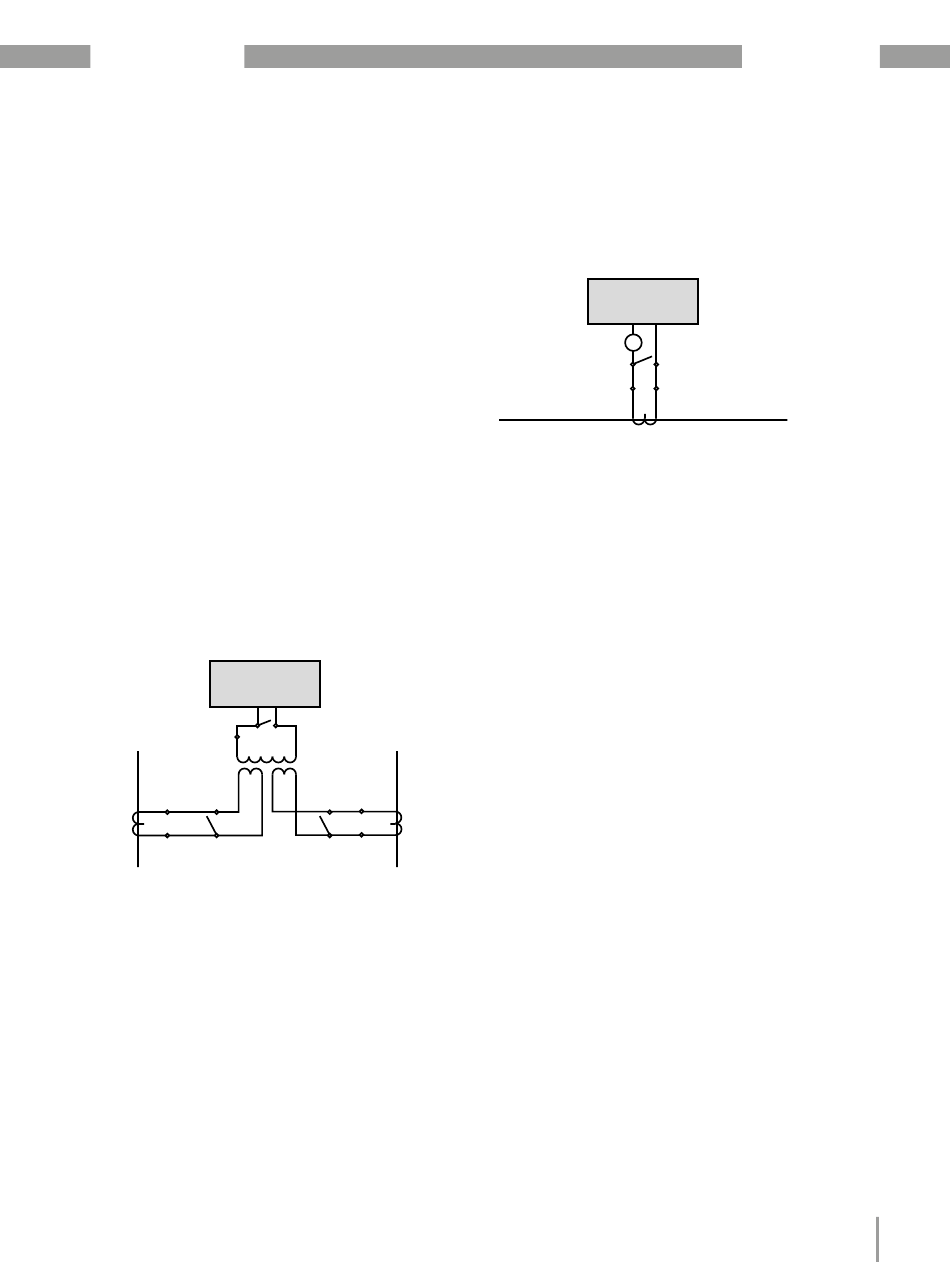

Abb. Beispiel für die
Strommessung
über einen Sum-
menstromwandler
Einspeisung 1
Supply 1
P
1
1S
1
1P
1
1S
1
(K)
(k)
(l)
(L)
1S
1P
2
2
Verbraucher A
Consumer A
UMG
I
S
S
1
2
Einspeisung 2
Supply 2
P
2
1S
2S
2S
2
1
2
2P
2S
1
1
(K)
(k)
(l)
(L)
2S
2P
2
2
Verbraucher B
Consumer B
7.5.3
Amperemeter
Wollen Sie den Strom nicht nur mit dem UMG,
sondern auch zusätzlich mit einem Amperemeter
messen, schalten Sie das Amperemeter in Reihe
zum UMG.
UMG
I
S
S
1
A
Einspeisung
Supply
(k)S
1
(K)P
1
UMG 96-PQ-L
Abb. Schaltbild mit
zusätzlichem
Amperemeter in
2
Reihe geschaltet
Verbraucher
Consumer
S
(l)
2
P
(L)
2
33
