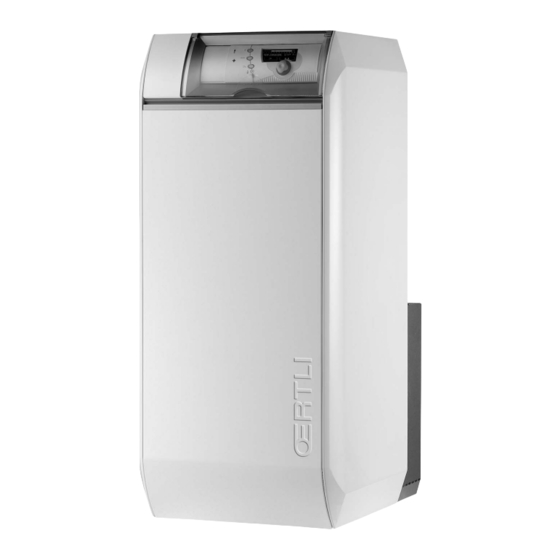

OERTLI GV 140 N BE Installations- Und Wartungsanleitung

Niedertemperatur-gasheizkessel
Vorschau ausblenden Andere Handbücher für GV 140 N BE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Deutsch
GV 140 N BE (Erdgas)
03/09/07
Niedertemperatur-Gasheizkessel
Installations- und
Wartungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI GV 140 N BE

Inhaltszusammenfassung für OERTLI GV 140 N BE

  • Seite 1 Deutsch GV 140 N BE (Erdgas) 03/09/07 Niedertemperatur-Gasheizkessel Installations- und Wartungsanleitung...

  • Seite 2: Konformitätserklärung

    Typenmodell konform ist, dass sie gemäß den Anforderungen und Normen der europäischen Richtlinien und den im Königlichen Erlass vom 8. Januar 2004, folgende, definierten Anforderungen und Normen, hergestellt und vertrieben wird: Produkttyp Gasheizkessel GV 140 N BE Modelle 4 - 5 - 6 Glieder Geltende Norm - Königlicher Erlass vom 8.

  • Seite 3: Inhaltsverzeichnis

    Vorsichtsmaßnahmen bei längerer Außerbetriebsetzung (12 Monate oder mehr)........27 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)
  • Seite 4 Ersatzteile - GV 140 N BE ........

  • Seite 5: Einleitung

    Hersteller nicht haftbar gemacht werden. Diese Bedienungsanleitung ist in ordnungsgemäßem Zustand in der Nähe des Geräts aufzubewahren. Oertli Thermique SAS - Technische Änderungen vorbehalten. Der einwandfreie Betrieb des Geräts hängt von der strikten Einhaltung dieser Anleitung ab. 03/09/07 - 300014468-001-C...

  • Seite 6: Zulassungen

    1.3 Zulassungen EG-Produkt-ID-Nummer: CE-0085BP0002 Heizkesseltyp B11 Belgien : Die Kessel entsprechen der Qualitätsstufe HR+. 1.3.1 Bestimmungsland Die Heizkesselmodelle GV 140 N BE sind bei Lieferung für den Betrieb mit Erdgas des Typs H oder L voreingestellt Gaskategori Anschlussdruck Bestimmungsland Gasart...

  • Seite 7: Siehe Sicherheitsvorschriften Und Empfehlungen

    Der Zugang zum Gerät muss stets möglich sein. Vermeiden, die Anlage zu entleeren. Um folgende Funktionen zu gewährleisten, das Gerät möglichst nicht ausschalten, sondern in den Sommer- oder Frostschutzbetrieb schalten: - Frostschutzfunktion - Korrosionsschutz des Speichers mit Titananode 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 8: Technische Beschreibung

    3 Technische Beschreibung 3.1 Allgemeine Beschreibung Die Heizkessel der Reihe GV 140 N BE sind durch folgende Merkmale gekennzeichnet: - Guss-Standheizkessel. - Anschluss an einen Schornstein. - Brenner ohne Gebläse mit vollständiger Vormischung und geringem Schadstoffausstoß. - Guss-Kesselkörper mit integrierten Guss-Spitzen. Die Verengung der Abgaskreise begrenzt außerdem den natürlichen Zug im...

  • Seite 9: Technische Daten

    Je nach nationalem Standard (Anpassung der beiden Durchmesser möglich). Kaltwasser: 10 °C Warmwasser: 45 °C Heißwasservorlauftemperatur: 80 °C Solltemperatur für Heizung: 80 °C Warmwasser: 40 °C Ladetemperatur des Warmwasserspeichers: 60 °C 1 mbar = 100 Pa 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 10: Wichtigste Komponenten

    Fall deaktiviert oder versetzt werden.Nach dem Abkühlen des Thermostats und Ablauf der 15 Minuten (durch Blinken der Alarmleuchte auf dem Schaltfeld) nimmt der Heizkessel den Normalbetrieb wieder auf. 11. Tauchhülse 18. Trinkwassererwärmer 19. Trinkwassererwärmer-Flansch GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 11: Funktionsprinzip

    15 Sekunden abwarten. Beim ersten Einschalten möglicherweise Sicherheitsabschaltung Steuergeräts aktiviert. Entstörknopf des Steuergerätes drücken. Wenn der Entstörknopf im Normalbetrieb gedrückt wird, werden die Gasarmaturen geschlossen, und das Steuergerät startet eine neue Zündungssequenz. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 12: Funktionszyklus Mit Unterbrechung Des Thermostaten Der Abgasüberwachungsvorrichtung

    Trennung vom Stromnetz unterbrochen werden. Um den Heizkessel wieder einzuschalten: Ca. 5 Minuten warten (bis der Thermostat abgekühlt ist) und die Entstörungstaste des Steuergeräts drücken. Sollten sich solche Störungen häufen, rufen Sie Ihren Heizungsinstallateur an. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 13: Installation

    Bezeichnung Artikel-Nr. Kolli Nr. GV 144 N 100000783 GM46 Fertig montierter Heizkessel GV 145 N 100000784 GM47 GV 146 N 100000785 GM48 X (Base) 8519-7000 GM25 Schaltfeld R (OE-tronic 3) 8519-7001 GM26 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 14: Montage

    Folglich: - Abluft aus derartigen Räumen nicht ansaugen: Friseursalons, Reinigungen, industrielle Werkstätten (Lösungsmittel), Räume mit Kühlanlagen (Risiko des Austritts von Kühlmittel) usw. - Derartige Produkte nicht in der Nähe der Heizkessel lagern. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 15: Hauptabmessungen

    (1) Einstellbare Füße : Grundabmessungen : 40 mm. Verstellbar von 40 bis 55 mm. Alle Höhenmaße beziehen sich auf die Höhe mit vollständig eingeschraubten Füßen. R = Außengewinde G = Zylindrisches Außengewinde, Flachdichtung 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 16: Montage Des Geräts

    Das Schaltfeld entlang der Frontplatte 2 schieben. Dabei darauf achten, die Kapillaren 1 durch die untere Öffnung des 8519N011 Schalttafelgehäuses zu führen. Sicherstellen, dass die Zentriernocken 3 in die Schlitze 4 gelangen. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 17: Aufstellung

    Seite ordnungsgemäß ausrichten. 8519N015 4.3.6 Aufstellung - Das Gerät mittels Hebel leicht anheben. - Die 4 Füße mit einem Schlitzschraubendreher einstellen. Einstellbare Füße : Mindesthöhe 40 mm. Verstellbar von 40 bis 55 mm. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 18: Hydraulischer Anschluss

    3. Füll-/Entleerungshahn (Anschluss für Schlauch Innendurchmesser 14 mm) Die Rohrleitungen für den Vorlauf und Rücklauf des Heizkreises ausschließlich auf der Außenseite der Verkleidung isolieren. An den Entleerungshahn kann ein flexibler Schlauch angeschlossen werden. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 19: Trinkwasserseitige Anschlüsse

    Im allgemeinen werden die Behälter einem Höchstdruck von 7 bar ausgelegt. Besondere Vorsichtsmaßnahmen Vor dem hydraulischen Anschluss ist es absolut unerlässlich die Zuleitungsrohre durchzuspülen, um zu vermeiden, dass Metallsplitter oder andere Teilchen in den Speicher geraten. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 20: Abblaseleitung

    Ausdehnung des Wassers zurückzuführen ist. Diese Wasser füllen. Schließen Sie diese Auslaufstelle nicht, bevor der Erscheinung ist vollkommen normal und darf auf keinen Abfluss des Wassers gleichmäßig und ohne Geräusche erfolgt. Fall verhindert werden. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 21: Wasseraufbereitung

    Zugabe eines für alle Arten von Heizungsanlagen geeigneten Rostschutzmittels (Heizkörper aus Stahl oder Gusseisen, Fußbodenheizung mit Heizungsschläuchen aus geripptem PE) zu schützen. Wir empfehlen im Rücklauf Kessel einen Schmutzfilter einer Maschenweite von 100 µm einzubauen. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 22: Gasanschluss

    Heizkessel- Schornsteinanschlussrohrs entsprechen. Die Leitung muss leicht demontierbar sein darf keine abrupten Querschnittsveränderungen aufweisen. Die Abgasleitung muss sich in gutem Zustand befinden und ist mindestens einmal jährlich zu prüfen und zu reinigen. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 23: Elektrische Anschlüsse

    Für die 230-V-Anschlüsse 3-adrige Kabel mit einem Querschnitt von 0.75 mm² verwenden. Für die anderen elektrischen Anschlüsse 3- adrige Kabel Querschnitt 0.75 mm² benutzen. Elektrische Anschlüsse vornehmen: Anleitung zum Schaltfeld. Anleitung für eventuelles Sonderzubehör. 4.8 Stromlaufplan Anleitung zum Schaltfeld 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 24: Inbetriebnahme

    2. Gasabsperrhahn öffnen. 3. Nachprüfen ob der Sicherheitstemperaturbegrenzer entriegelt ist. Sechskantschutzkappe Sicherheitstemperaturbegrenzers entfernen und gegebenfalls den Stift mittels Schraubendreher eindrücken. 4. Ein/Aus-Schalter auf stellen. 5. Einstellungen am Schaltfeld vornehmen Anleitung zum Schaltfeld GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 25: Gaseinstellungen

    5.4 Gaseinstellungen Die Heizkesselmodelle GV 140 N BE sind bei Lieferung für den Diese Arbeiten müssen von qualifizierten Fachkräften Betrieb mit Erdgas des Typs *2 oder *3 voreingestellt durchgeführt werden (zum Beispiel Serv'élite Techniker). 5.4.1 Einstellen des Druckreglers Kessel in Betrieb nehmen.

  • Seite 26: Öffnungsdiagramm Der Gasarmatur

    Drosselscheibe D5.7S 15 °C - 1013 mbar 5.5 Überprüfungen und Einstellungen nach der Inbetriebnahme Alle Prüfungen aus dem Kapitel "Überprüfung und Wartung" durchführen (Seite: 28). 5.6 Änderung der Einstellungen Anleitung zum Schaltfeld GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 27: Ausschalten Des Kessels

    6.2 Vorsichtsmaßnahmen bei längerer Außerbetriebsetzung (12 Monate oder mehr) - Gasgerätehahn schließen - Den Kessel und den Schornstein sorgfältig reinigen lassen. Die Tür des Kessels schließen, um jegliche Luftzirkulation im Kessel zu verhindern. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 28: Überprüfung Und Wartung

    4. Masseelektrode Entsprechend den Abmessungen auf der Zeichnung die Platzierung der Ionisationssonde 1, den Abstand der Zündelektrode 2 und die Platzierung des Flammenverteilers 3 überprüfen (nur im Fall von Funktionsstörungen des Heizkessels erforderlich). GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 29: Druckprüfung Am Verteilerrohr

    (Abkühldauer des Thermostaten), danach die Die Überprüfung darf nur durch qualifiziertes Fachpersonal Stromversorgung durch Betätigung des An/Aus-Schalters trennen erfolgen. und wiederherstellen. Der Heizkessel schaltet sich wieder ein. Während der Überprüfung eine ausreichende Belüftung der Räumlichkeiten sicherstellen. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 30: Titananode

    Stromstärke unter 0.1 mA liegt, ist die Anode zu ersetzen. 7.1.11 Entkalkung - Es wird empfohlen, in Gegenden mit kalkhaltigem Wasser jährlich eine Entkalkung des Wärmetauschers von einem Fachmann durchführen lassen, Leistung Trinkwassererwärmers zu erhalten. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 31: Wartung

    Beim Wiedereinbau das Massekabel des Brenners wieder an der Befestigungsmutter des Brennerauszugs anbringen. Zündbrenner Den Filter und den Einspritzer des Zündungsbrenners reinigen. Ablagerungen von der Ionisationssonde 1 und der Masseelektrode 4 entfernen (z.B. mit Glasfasergewebe). Gasdichtheit prüfen. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 32: Reinigung Des Kesselkörpers

    - Den Feuerraum mit einem Staubsauger reinigen. 7.2.3 Reinigung der lackierten Oberflächen - Nur Seifenwasser und einen Schwamm verwenden. - Mit klarem Wasser nachspülen. - Mit einem weichen Tuch oder einem Fensterleder trocknen. GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 33: Arbeitsgänge Zur Entkalkung, Kontrolle Oder Auswechseln Der Magnesiumanode

    Drehmomentschlüssel benutzen. Bemerkung: erreicht ca. 6 Nm in dem man den Rohrsteckschlüssel mit dem kurzen Hebel einsetzt. 12. Gerät in Betrieb setzen. 1. Eine neue Flanschdichtung vorsehen. 2. Stromzufuhr am Kessel ausschalten. 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 34: Bei Störungen

    Vorlaufdruck zu hoch Gasversorgung prüfen Brenner verschmutzt Brenner reinigen Gusskörper verschmutzt Belüftung des Heizraums Belüftungsöffnungen vergrößern, Stromlinienform der Entlüftungshauben (Feuerraumseitig) unzureichend oder schlecht verbessern positioniert Gasarmatur defekt Gasarmatur prüfen und ggf. ersetzen GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...
  • Seite 35 Heizkesselthermostat falsch Heizkessel mit einer SV-matic-Regelung oder einem Raumthermostaten eingestellt ausgestattet ist Einspritzer zu groß Flammenrückschlag Druck zu gering Einspritzer und Druck überprüfen Einspritzer zu klein Pfeifen Druck zu hoch 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 36: Ersatzteile - Gv 140 N Be

    8 Ersatzteile - GV 140 N BE 03/09/07 - 300014468-002 Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben. 8.1 Trinkwassererwärmer GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 37: Kesselkörper + Strömungssicherung + Isolierung

    8.2 Kesselkörper + Strömungssicherung + Isolierung 8.3 Gasstrasse 8518N190 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)

  • Seite 38: Verkleidung

    8.4 Verkleidung GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...

  • Seite 39: Verbindungssatz

    8.5 Verbindungssatz 8.6 Schaltfelder Anleitung zum Schaltfeld 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)
  • Seite 40 Befestigungswinkel 182868 Drosselscheibe Erdgas 6 Glieder D7S 125043 Abgasüberwachungsthermostat Verkleidung 182843 Stromkreis - Abgasüberwachungsthermostat 182565 Verkleidung - 4 Glieder 125014 Schraubenbeutel 182566 Verkleidung - 5 Glieder Kesselkörperisolierung 182567 Verkleidung - 6 Glieder GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...
  • Seite 41 122414 Rückschlagklappe 181524 Messing-Reduzierstück 600736 Automatischer Entlüfter 181971 Entleerungshahn ohne Dichtung 1/2" 122415 Stopfen 1/2" 182077 Dichtung 29x19x3 182589 Messingstopfen 122418 Grüne Dichtung 30x21x2 182098 Fühler Schaltfelder Anleitung zum Schaltfeld GM25 X-Schaltfeld 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)
  • Seite 42 GV 140 N BE (Erdgas) 03/09/07 - 300014468-001-C...
  • Seite 43 03/09/07 - 300014468-001-C GV 140 N BE (Erdgas)
  • Seite 44 OERTLI THERMIQUE SAS - Technische Änderungen vorbehalten.
