Inhaltszusammenfassung für OERTLI GSR140-35P Condens

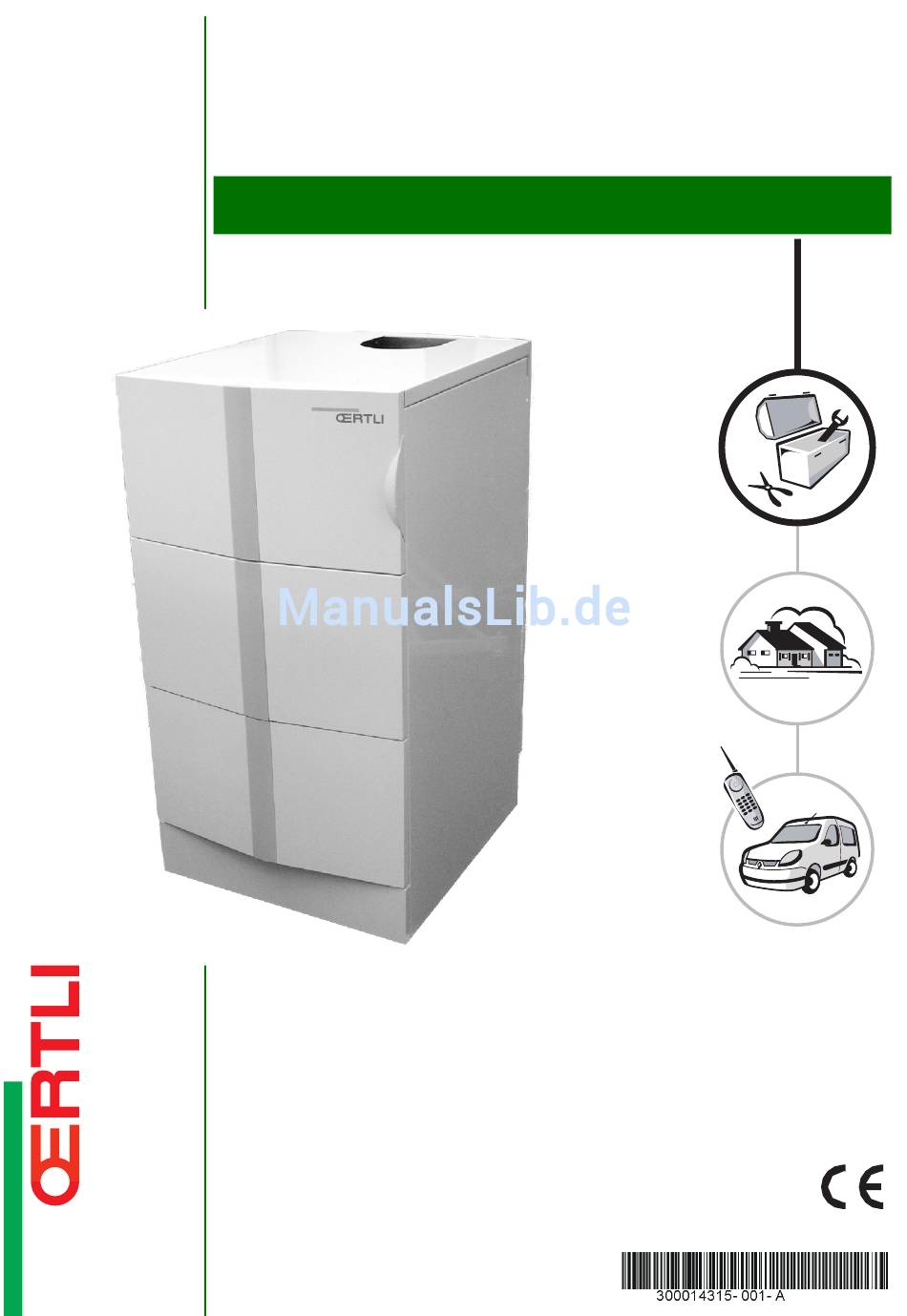

- Seite 1 Deutsch 28/08/07 GSR140-35P Condens Gasbrennwertkessel Installations- Anleitung...
-
Seite 2: Inhaltsverzeichnis
5.10 Anschluss des Zubehörs .................13 GSR140-35P Condens... -
Seite 3: Benutzte Symbole
Die Montage und der Anschluss des Kessels sind von einem Fachmann durchzuführen nach Maßgabe der Normen NBN D 51- 003, NBN D 30-003, NBN B 61-001, NBN B 61-002,NBN D 51-004 und NBN D 51-006. Die versiegelten Elemente nicht öffnen. 28/08/07 - 300014315-001-A GSR140-35P Condens... -
Seite 4: Montage Des Außenfühlers
Z: Bewohnter und vom Fühler kontrollierter Bereich H: Bewohnte und vom Fühler kontrollierte Höhe A: Empfohlene Position B: Möglicher Einbauort 4.1 Nicht empfohlene Anbringungsorte 4.2 Montage des Außenfühlers Holzschrauben CB Ø 4 + Dübel (mitgeliefert) GSR140-35P Condens 28/08/07 - 300014315-001-A... -
Seite 5: Elektrische Anschlüsse
Die pro Ausgang verfügbare Leistung beträgt 450 W (mit cos 0,7), und der Anlaufstrom muss kleiner als 16 A sein. Wenn die Last einen dieser Werte übersteigt, muss der Schaltbefehl über einen Schütz übertragen werden (außerhalb des Schaltfelds montiert). 28/08/07 - 300014315-001-A GSR140-35P Condens... -
Seite 6: Umgekehrte Anbringung Der Zugangstür Zum Schaltfeld
5.3 Umgekehrte Anbringung der Zugangstür zum Schaltfeld Bei Auslieferung öffnet sich die Zugangstür zum Schaltfeld nach links. Die Zugangstür zum Schaltfeld kann auch so angebracht werden, dass sie sich nach rechts öffnet. Dazu wie folgt vorgehen: • Umdrehen des Türhebels GSR140-35P Condens 28/08/07 - 300014315-001-A... - Seite 7 28/08/07 - 300014315-001-A GSR140-35P Condens...
-
Seite 8: Aufstellung
Kessel mittels Schraubfüßen ausrichten. Zum Einstellen den Fuß mit (1) Mindesthöhe 21 mm. Einstellbereich: 21 bis 40 mm. einem Hebel anheben, um ihn zu entlasten. 5.5 Wartung des Heizkessels Der Heizkessel kann mit hilfe von 2 Rohren Ø3/4" wie abgebildet angehoben werden. GSR140-35P Condens 28/08/07 - 300014315-001-A... -
Seite 9: Anschlussklemmenleiste
5.6 Anschlussklemmenleiste Lieferungszustand 1. Zubehöre 2. Mischerkarte 3. Hilfsausgang zur Ansteuerung von: - Warmwasserzirkulationspumpe (werkseitig) - Alarmsignalisierungsvorrichtung 4. Umwälzpumpe 5. Eurostecker mitgeliefert 6. Vorverkabelte Versorgung 7. Außenfühler 28/08/07 - 300014315-001-A GSR140-35P Condens... -
Seite 10: Anschluss Eines Ungemischten Kreises Und Eines Warmwasserspeichers
Einstellungen KALIBR. RAUM A Heizungspumpe des WWE angesteuert werden kann. FROSTS. RAUM A Für einen Heizkörper im zweiten Heizkreis B die Anschlüsse an den mit B gekennzeichneten Anschlüssen statt an den mit A gekennzeichneten vornehmen. GSR140-35P Condens 28/08/07 - 300014315-001-A... -
Seite 11: Anschluss Eines Schwimmbades
0.5 auf 39 °C oder auf FS eingestellt. *FS = Frostschutzbetrieb. In diesem Fall und sollte die Temperatur die Frostschutzschwelle unterschreiten, wird die Primärkreispumpe (Pumpe B) eingeschaltet, während die Sekundärkreispumpe (Öffnen 3-Wege-Mischer B) ausgeschaltet bleibt. 28/08/07 - 300014315-001-A GSR140-35P Condens... -
Seite 12: Anschluss Eines Pufferspeichers Mit Einem Umschaltventil (Kreis A)
Temperatur des Heizpuffers über den berechneten Sollwert - A.WWE: U.V steigt. - KREIS C: PUF.SP. Die Heizungspumpe von Kreis A kann an den Ausgang angeschlossen werden. Parameter S.AUX: an PUMPE A einstellen. Siehe Technische Anleitung, Einstellungen für einen Heizkreis. GSR140-35P Condens 28/08/07 - 300014315-001-A... -
Seite 13: Anschluss Des Zubehörs
7. Vorlauffühler Kreis B 8. Fernbedienung Kreis A 9. Fernbedienung Kreis B 10. Sprach-Fernüberwachungsmodul TELCOM (jenach Verfügbarkeit in Ihrem Land) 11. Kessel mit oder ohne Speicher 12. Kessel mit Speicher 13. Anschluss des BUS Kaskadenschaltung, VM 14. Umschaltventil 28/08/07 - 300014315-001-A GSR140-35P Condens... - Seite 14 GSR140-35P Condens 28/08/07 - 300014315-001-A...
- Seite 15 28/08/07 - 300014315-001-A GSR140-35P Condens...
- Seite 16 +33 (0)3 89 37 32 74 La Société OERTLI THERMIQUE S.A.S., ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.
