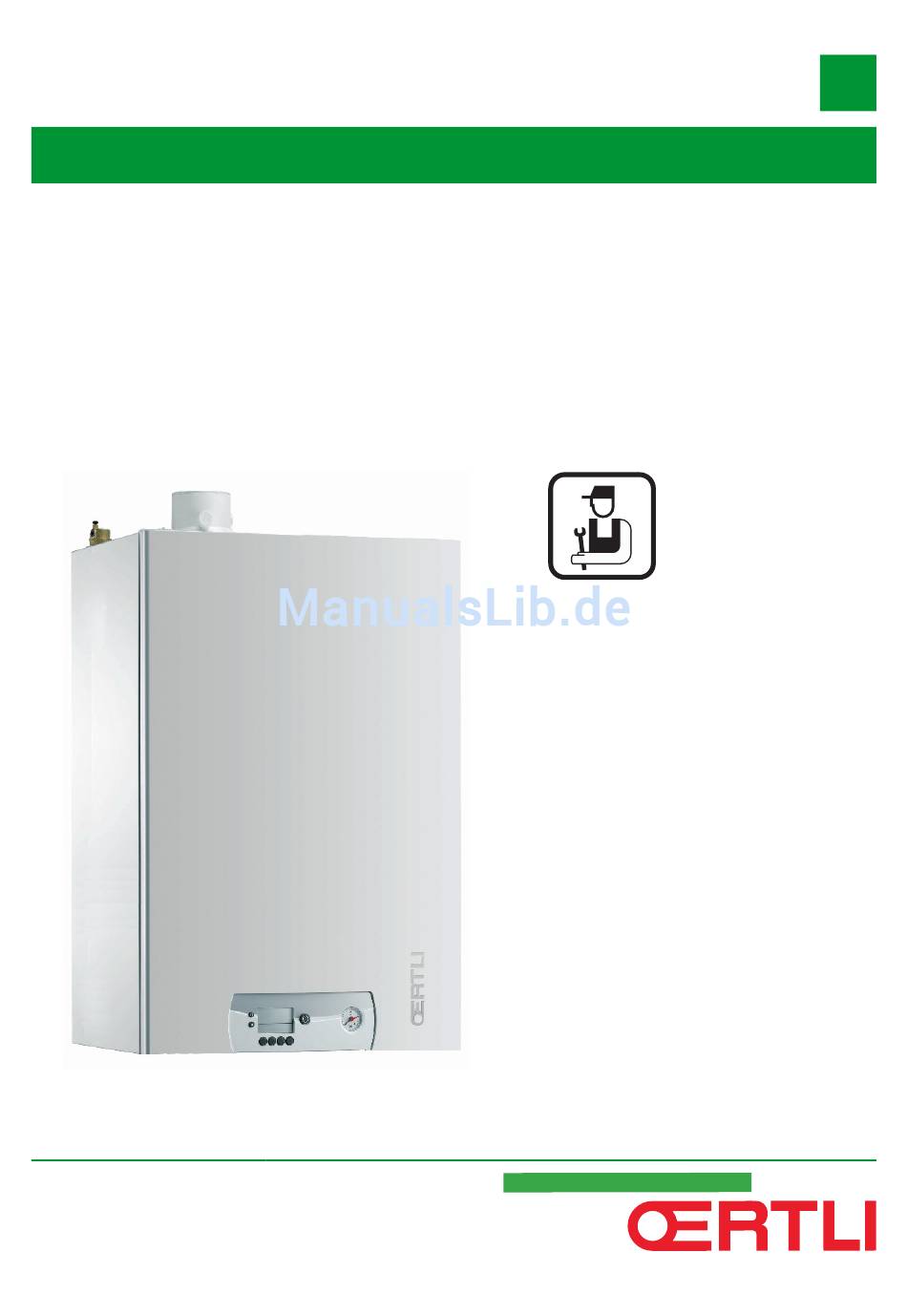

Gas-Brennwert-Wandheizkessel
GMR 1000 (Combi) Condens
300015879-001-E
Deutschland - Österreich
Installations- und
Wartungsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI GMR 1000 Condens

Inhaltszusammenfassung für OERTLI GMR 1000 Condens

  • Seite 1 Deutschland - Österreich Gas-Brennwert-Wandheizkessel GMR 1000 (Combi) Condens Installations- und Wartungsanleitung 300015879-001-E...

  • Seite 2: Eg-Konformitätserklärung

    : GMR(X) 10 .. (CS) (Combi) Condens this is to declare that the following product(s) erklärt hiermit das die Produk(te) déclare ici que les produit(s) suivant(s) op de markt gebracht door : Oertli distributor : 2, Avennue Jose Heilmann, F-68800 Thann Vertreiber Commercialisé (s) par...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................6 Benutzte Symbole ..........6 Abkürzungen ............6 Allgemeine Angaben ..........7 1.3.1 Pflichten des Herstellers .........7 1.3.2 Pflichten des Installateurs ........7 Zulassungen ............7 1.4.1 Zertifizierungen ............7 1.4.2 Gaskategorien ............8 1.4.3 Ergänzende Anweisungen ........8 1.4.4 Test bei Auslieferung ..........8 Sicherheitsvorschriften und Empfehlungen ..........9 Sicherheitshinweise ..........9 Empfehlungen ............9 Technische Beschreibung ...............11...
  • Seite 4 Inhaltsverzeichnis 4.6.2 Trinkwasserseitige Anschlüsse ......27 4.6.3 Hydraulischer Anschluss Heizkreis .......27 4.6.4 Ausdehnungsgefäß ..........27 4.6.5 Anschluss der Kondensatablaufleitung ....28 4.6.6 Befüllen des Siphons ..........29 Gasanschluss .............29 Anschluss der Abgasanlage ......30 4.8.1 Planungshinweise ..........30 4.8.2 Längen der geraden Luft-/Abgasleitungen ....31 Elektrische Anschlüsse ........32 4.9.1 Empfehlungen ............32 4.9.2...
  • Seite 5 5.7.2 „Installateur“-Einstellungen ........53 5.7.3 Einstellung des manuellen Modus (E ) ....54 5.7.4 Maximale Kesselleistung im Heizbetrieb (Hi) ..54 5.7.5 Zurücksetzen auf die Werkeinstellungen „RESET PARAM“ ..............56 Ausschalten des Geräts ................57 Ausschalten der Anlage ........57 Entfrostung ............57 Zentralheizung ausschalten oder Sommerbetrieb aktivieren .............58 Warmwasserbereitung ausschalten ....59 Überprüfung und Wartung ..............60...
  • Seite 6 Inhaltsverzeichnis 9.2.7 Ersatzteilliste ............79 27/10/2010 - 300015879-001-E...
  • Seite 7 27/10/2010 - 300015879-001-E...

  • Seite 8: Einleitung

    1. Einleitung GMR 1000 (Combi) Condens Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Geräts sicherstellen.

  • Seite 9: Allgemeine Angaben

    GMR 1000 (Combi) Condens 1. Einleitung Allgemeine Angaben 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen Europäischen geltenden Richtlinien hergestellt, aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 4 Nichteinhalten der Gebrauchsanweisungen für das Gerät.

  • Seite 10: Gaskategorien

    1. Einleitung GMR 1000 (Combi) Condens 1.4.2. Gaskategorien Gaskategorie Gasart Anschlussdruck (mbar) Erdgas E (G20) 2ELL3P Erdgas LL (G25) 20 Propan (G31) Der Heizkessel ist werksseitig auf den Betrieb mit Erdgas E (G20) eingestellt. ¼ Für den Betrieb mit einer anderen Gasgruppe siehe Kapitel: "Gaseinstellungen", Seite 45.

  • Seite 11: Sicherheitsvorschriften Und Empfehlungen

    GMR 1000 (Combi) Condens 2. Sicherheitsvorschriften und Empfehlungen Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen. Fenster öffnen. Suchen Sie das wahrscheinliche Leck und beheben Sie es unverzüglich.
  • Seite 12 Lebensdauer des Geräts lesbar bleiben. Die Aufkleber mit den Anweisungen und Sicherheitshinweisen sofort ersetzen, wenn sie beschädigt oder unlesbar sind. Änderungen Veränderungen am Heizkessel dürfen nur nach schriftlicher Genehmigung durch Oertli vorgenommen werden. 27/10/2010 - 300015879-001-E...

  • Seite 13: Technische Beschreibung

    4 GMR 1000 Combi Condens - Heizung und Instant- Trinkwassererwärmung. 4 Geringe Schadstoffemissionen. 4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung, Doppelrohr oder 3CE. Der GMR 1000 Condens-Heizkessel kann mit einem 80- oder 130- Liter-Speicher verbunden werden, um die Warmwasserproduktion zu gewährleisten. Wichtigste Komponenten Automatischer Entlüfter...

  • Seite 14: Funktionsprinzip

    3. Technische Beschreibung GMR 1000 (Combi) Condens Funktionsprinzip 3.3.1. Blockdiagramm Wärmetauscher für den Heizkreis aus Edelstahl Hydroblock Plattenwärmetauscher für den WWE-Kreis, (Nur bei Modellen mit Warmwassererwärmung) Vorlauf Heizkreis GMR 1024 Condens: Primärvorlauf Warmwasserspeicher GMR ... Combi Condens: Warmwasseraustritt GMR 1024 Condens: Primärrücklauf Warmwasserspeicher GMR ...

  • Seite 15: Technische Daten

    GMR 1000 (Combi) Condens 3. Technische Beschreibung Um die Leistung der Heizungs-Umwälzpumpe zu erhöhen, den Wert des Parameters p21 auf 1 ändern ¼ Siehe Kapitel: "Änderung der Einstellungen", Seite 50. n Mit Raumfühler Die Pumpe wird 2 Minuten nach dem Öffnen des Raumfühlerkontakts angehalten.
  • Seite 16 3. Technische Beschreibung GMR 1000 (Combi) Condens Heizkesseltyp GMR 1024 GMR 1024 GMR 1030 GMR 1034 Condens Combi Combi Combi Condens Condens Condens Wirkungsgrad nach Hi 100 % der Nennleistung und 98.3 98.3 98.2 mittlere Temperatur des Wassers im Heizkessel von 70 °C 100 % der Nennleistung und 104.4...
  • Seite 17 GMR 1000 (Combi) Condens 3. Technische Beschreibung Heizkesseltyp GMR 1024 GMR 1024 GMR 1030 GMR 1034 Condens Combi Combi Combi Condens Condens Condens Elektrische Leistung Umwälzpumpe Elektrische Zusatzleistung (Nennleistung, außer Umwälzpumpe) Elektrischer Schutzgrad IPX4D IPX4D IPX4D IPX4D (1) 1 mbar = 100 Pa, 1 daPa = 1 mmWS (2) Kaltwassereintrittstemperatur: 10 °C 27/10/2010 - 300015879-001-E...

  • Seite 18: Anlage

    4. Anlage GMR 1000 (Combi) Condens Anlage Vorschriften für die Installation ACHTUNG Die Installation des Geräts muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Gesetzen erfolgen. Einzuhaltende Normen: 4 FeuVO-Verordnung, Absatz 3 4 DIN EN 12828 (Ausgabe Juni 2003): Heizungssysteme in Gebäuden.
  • Seite 19 GMR 1000 (Combi) Condens 4. Anlage Bezeichnung Kolli Nr. Digitaler Raumthermostat mit AD191 Zubehöre: Wochenuhr Drahtloser digitaler AD192 Raumthermostat mit Wochenuhr Nicht programmierbarer AD223 Raumthermostat Außenfühler AD225 Kabelfernbedienung RS 100 AD223 Funkfernbedienung RS 100 R AD224 Schnittstellenkarte AD221 Schnittstellenkarte AD222 Wandabstandsrahmen HG19 Zubehör:...

  • Seite 20: Wahl Der Anbaustelle

    4. Anlage GMR 1000 (Combi) Condens Wahl der Anbaustelle 4.3.1. Aufstellung des Geräts ACHTUNG Das Gerät an einem vor Frost geschützten Ort aufstellen. Das Gerät nicht über einer Wärmequelle oder einem Ofen aufstellen. 4 Das Gerät an einer stabilen Wand anbringen, die das Gewicht des mit Wasser befüllten Geräts und der Ausrüstung tragen kann.

  • Seite 21: Belüftung

    GMR 1000 (Combi) Condens 4. Anlage Um die Zugänglichkeit zum Gerät zu gewährleisten und die Wartung zu erleichtern, einen ausreichenden Freiraum um den Heizkessel vorsehen. Siehe Schema auf der gegenüberliegenden Seite. ACHTUNG Das Lagern von entzündlichen Produkten und Stoffen im Heizkessel oder dessen Nähe ist (auch vorübergehend) untersagt.
  • Seite 22 4. Anlage GMR 1000 (Combi) Condens n Luft/Abgas-Anschlussstutzen Wenn die Abführung der Abgase und die Ansaugung der Verbrennungsluft mithilfe einer konzentrischen Leitung erfolgen, muss der Heizraum nicht belüftet werden. Wenn mechanische Anschlüsse an Gasleitungen vorhanden sind, ist eine Belüftung jedoch vorgeschrieben. Für die Montage und Installation des Geräts folgende Vorschriften beachten: 4 FeuVO-Verordnung, Absatz 3...

  • Seite 23: Hauptabmessungen

    GMR 1000 (Combi) Condens 4. Anlage 4.3.3. Hauptabmessungen n GMR 1024 Condens 328.5 71.5 26.5 180.75 247.5 312.5 30.5 T002540-B Ù Vorlauf-Anschluss - Ø 22 mm  Rücklauf-Anschluss - Ø 22 mm 27/10/2010 - 300015879-001-E...
  • Seite 24 4. Anlage GMR 1000 (Combi) Condens  Gasanschluss - Ø 22 mm  Verbrennungslufteintritt - Ø 125 mm  Abgasableitung - Ø 80 mm  Primärrücklauf Warmwasserspeicher - Ø 15 mm  Primärvorlauf Warmwasserspeicher - Ø 15 mm  Kondenswasserabfluss - Ø 3/4" ...
  • Seite 25 GMR 1000 (Combi) Condens 4. Anlage n GMR 1000 Combi Condens 328.5 71.5 26.5 180.75 247.5 312.5 30.5 T002541-B Ù Vorlauf-Anschluss - Ø 22 mm  Rücklauf-Anschluss - Ø 22 mm  Gasanschluss - Ø 22 mm  Verbrennungslufteintritt - Ø 125 mm ...

  • Seite 26: Anbringung Des Montagerahmens

    4. Anlage GMR 1000 (Combi) Condens  Kaltwassereintritt - Ø 15 mm  Warmwasseraustritt - Ø 15 mm  Kondenswasserabfluss - Ø 3/4"  Sicherheitsventil - Ø 15 mm Anbringung des Montagerahmens Die Montageschablone wird mit dem Montagerahmen geliefert. ¼ Die Bedienungsanleitung wird im Montagerahmen-Kolli geliefert 1.

  • Seite 27: Platzierung Des Heizkessels

    GMR 1000 (Combi) Condens 4. Anlage Platzierung des Heizkessels 1. Die vordere Haube abnehmen, um das Gerät besser fassen zu können. 2. Die Schutzkappen auf den hydraulischen Ein- und Ausgängen des Heizkessels abnehmen. T000271-B 3. Eine Faserdichtung an jedem Anschluss der Armaturenplatte anbringen.

  • Seite 28: Hydraulische Anschlüsse

    4. Anlage GMR 1000 (Combi) Condens 4. Den Heizkessel über der Armaturenplatine aufsetzen, bis er in den Montagerahmen einrastet. Den Heizkessel vorsichtig in Abwärtsrichtung schieben. 5. Die Muttern der Mischventile am Heizkessel festziehen. C002663-A Hydraulische Anschlüsse 4.6.1. Spülen der Anlage Die Installation ist nach den geltenden Vorschriften, nach den Regeln der Technik und nach den Anweisungen die sich in dieser Anleitung befinden, durchzuführen.

  • Seite 29: Trinkwasserseitige Anschlüsse

    GMR 1000 (Combi) Condens 4. Anlage 4.6.2. Trinkwasserseitige Anschlüsse Vor dem Wassererwärmer ist ein Druckminderer dann einzubauen, wenn der Betriebsüberdruck 80 % des Ansprechdruckes des Sicherheitsventils überschreitet. Es ist zweckmäßig, den Druckminderer hinter den Wasserzähler einzubauen, damit in den Kalt- und Warmwasserleitungen des Gebäudes annähernd gleiche Druckverhältnisse herrschen.

  • Seite 30: Anschluss Der Kondensatablaufleitung

    4. Anlage GMR 1000 (Combi) Condens GMR 1034 Combi Condens: Kein Druckausdehnungsgefäß in den Heizkessel integriert. Wenn das Wasservolumen 100 Liter übersteigt oder die statische Höhe des Systems mehr als 5 Meter beträgt, muss ein weiteres Ausdehnungsgefäß vorgesehen werden. Folgende Tabelle verwenden, um das erforderliche Druckausdehnungsgefäß...

  • Seite 31: Befüllen Des Siphons

    GMR 1000 (Combi) Condens 4. Anlage 4.6.6. Befüllen des Siphons 1. Siphon abmontieren. 2. Siphon mit Wasser befüllen. ACHTUNG Den Siphon vor der Inbetriebnahme des Heizkessels mit Wasser befüllen, damit sich keine Abgase im Raum ausbreiten. 3. Siphon wieder montieren. C002938-A Gasanschluss ACHTUNG...

  • Seite 32: Anschluss Der Abgasanlage

    4. Anlage GMR 1000 (Combi) Condens Anschluss der Abgasanlage 4.8.1. Planungshinweise Lmax Lmax = L Lmax C 43x C 33x Lmax Lmax Lmax Lmax C 43x C 33x C 13x Lmax Lmax = B 23P C 93x C 33x C 93x C 43x C 53 C002339-C...

  • Seite 33: Längen Der Geraden Luft-/Abgasleitungen

    GMR 1000 (Combi) Condens 4. Anlage Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige „Flex“- Schornsteinrohre im Schornstein (Verbrennungsluft- Rückspülung im Schornstein) WARNUNG Für den Anschluss an den Heizkessel und das Terminal sind nur die Originalkomponenten zugelassen. Der freie Abschnitt muss der Norm entsprechen.

  • Seite 34: Elektrische Anschlüsse

    4. Anlage GMR 1000 (Combi) Condens Anschlusstyp Verbrennungsluft/Abgas Durchmesser Maximallänge GMR 1024 GMR 1024 GMR 1030 GMR 1034 Condens Combi Combi Combi Condens Condens Condens Konzentrische Leitungen in 60/100 mm 18 m 23.5 m 10 m 12 m Heizräumen oder 80 mm (Steife Einfache Leitungen im Leitung)

  • Seite 35: Zugang Zur Anschlussklemmenleiste

    GMR 1000 (Combi) Condens 4. Anlage 4 die Empfehlungen dieser Anleitung Der elektrische Anschluss muss den geltenden Normen entsprechen. ACHTUNG Fühler- und 230V-führende Kabel müssen voneinander getrennt verlegt werden. Außerhalb des Kessels: Benutzen Sie 2 Leitungen oder Kabelkanäle, die ca. 10 cm voneinander verlegt sind. Für die Konformität der elektrischen Anlage muss die Netzzuleitung des Geräts über einen allpoligen Schalter mit einer Kontaktöffnungsweite über 3 mm oder eine Stromsteckdose geführt...

  • Seite 36: Beschreibung Der Anschlussklemmleiste

    4. Anlage GMR 1000 (Combi) Condens 4.9.3. Beschreibung der Anschlussklemmleiste Stromzufuhr 230V - Phase Stromzufuhr 230V - Nullleiter Umschaltventil geschlossen: Heizung Anschluss von einem Aussengasventil Nullleiter Umschaltventil offen: WWE Umschaltventil offen: Heizung Anschluss des Außentemperaturfühlers Speichertemperaturfühler anschließen Anschluss eines Sicherheitskontakts Brücke zu entfernen Vorhandene Brücke Anschluss des Raumthermostaten...

  • Seite 37: Anschluss Einer Externen Regelung

    GMR 1000 (Combi) Condens 4. Anlage Vorhandene Brücke Anschluss des Raumthermostaten ACHTUNG Brücke zu entfernen! C002942-A 4.9.5. Anschluss einer externen Regelung ¼ Siehe die Anleitung, die mit dem Zubehör geliefert wird. Vorhandene Brücke Anschluss des BUS-Kabels der Schnittstellenkarte ACHTUNG Brücke zu entfernen! C002943-A 4.9.6.

  • Seite 38: Anschluss Eines Sicherheitskontakts

    4. Anlage GMR 1000 (Combi) Condens Vorhandene Brücke Anschluss des Außentemperaturfühlers Der Heizkessel regelt den Ausgang mithilfe des Einstellpunktes der internen Heizkurve. ¼ Siehe Kapitel: "Einstellung Heizkurve", Seite 48. C002944-A 4.9.7. Anschluss eines Sicherheitskontakts Die GMR 1000-Heizkessel sind mit einerm Sicherheitskontakt versehen.

  • Seite 39: Anschluss Von Einem Aussengasventil

    GMR 1000 (Combi) Condens 4. Anlage 4.9.8. Anschluss von einem Aussengasventil Verbindung eines Systems des Alarmtransfers Anschluss von einem Aussengasventil C002948-A 4.9.9. Anschluss des Warmwasserfühlers Vorhandene Brücke Speichertemperaturfühler anschließen Wenn mit dem GMR 1024 Condens-Heizkessel ein externer Warmwasserspeicher verwendet wird, kann der Warmwasserspeicher-Fühler an die Stecker 3 und 4 der X9- Klemmleiste angeschlossen werden.

  • Seite 40: 4.10 Anschluss-Schaltplan

    4. Anlage GMR 1000 (Combi) Condens 4.10 Anschluss-Schaltplan C002950-A Schwarz Blau Braun 27/10/2010 - 300015879-001-E...

  • Seite 41: 4.11 Befüllung Der Anlage

    Wasseraufbereitung erforderlich. WARNUNG Dem Wasser der Zentralheizung keine chemischen Produkte zugeben, ohne dies im Vorhinein mit Oertli abgestimmt zu haben. Zum Beispiel Frostschutzmittel, die Wasserhärte reduzierende Mittel, Produkte zum Erhöhen oder Verringern des pH-Werts, chemische Zusätze und/ oder Hemmstoffe.

  • Seite 42: Trinkwasseranschluss (Nur Bei Gmr 1024 Condens)

    0,5 - 2,8 mmol/l 0,1 - 2,0 0,1 - 0,5 (1) Für konstant hoch geheizte Anlagen gilt eine Gesamtwasserhärte von maximal 2,8 °dH (0,5 mmol/l, 5 °f) Wenn eine Wasseraufbereitung notwendig ist, empfiehlt Oertli die folgenden Hersteller: Cillit Climalife Fernox Permo Sentinel 4.11.2.
  • Seite 43 GMR 1000 (Combi) Condens 4. Anlage n Heizkessel GMR 1024 Condens ohne Warmwasserspeicher Für Kupferrohr Ø 10 mm Bei Anlagen ohne Warmwasserspeicher werden Stopfen mitgeliefert, um den Vor-/Rücklauf für den Speicher zu verschließen. C000657-A n Heizkessel GMR 1024 Condens mit Warmwasserspeicher Warmwasser Anschlussleitung Kaltwassereintritt...

  • Seite 44: Befüllung Der Anlage

    4. Anlage GMR 1000 (Combi) Condens 4.11.3. Befüllung der Anlage 1. Die Ventile aller an das Heizsystem angeschlossenen Heizkörper öffnen. T000149-A 2. Kaltwasser-Eingang- und Heizungsvorlaufhähne öffnen. T000268-B 3. Hähne des Systemtrenners öffnen. Beim Befüllen entweicht die Luft durch den automatischen Entlüfter.

  • Seite 45: Inbetriebnahme

    GMR 1000 (Combi) Condens 5. Inbetriebnahme Inbetriebnahme Schaltfeld Menütaste Display Hauptschalter Ein /Aus Manometer Schornsteinfegertaste Taste ( oder RESET Heizungstemperaturtaste oder - Warmwassertemperaturtaste oder + Taste SERVICE oder U Das Display zeigt den Betriebszustand des Kessels und mögliche Fehler. Die Symbole oberhalb der Funktionstasten geben deren aktuellen Zustand an.

  • Seite 46: Kontrollpunkte Vor Der Inbetriebnahme

    5. Inbetriebnahme GMR 1000 (Combi) Condens Kontrollpunkte vor der Inbetriebnahme 5.2.1. Gaskreis 1. Die 2 Schrauben lösen. 2. Vorderwand abnehmen. 3. Achten Sie darauf, dass das Gerät auf die eingesetzte Gasart eingestellt ist. ¼ Für den Betrieb mit einer anderen Gasgruppe siehe Kapitel: "Gaseinstellungen", Seite 45.

  • Seite 47: Elektrische Stecker

    GMR 1000 (Combi) Condens 5. Inbetriebnahme 5.2.3. Elektrische Stecker Den elektrischen Anschluss, einschließlich Erdung, kontrollieren. Inbetriebnahme des Geräts WARNUNG Die Erstinbetriebnahme darf nur duch zugelassenes Fachpersonal erfolgen. 1. Den Hauptschalter der Anlage einschalten. 2. Den Ein/Aus-Schalter des Heizkessels betätigen. 3. Gasabsperrhahn öffnen. 4.
  • Seite 48 5. Inbetriebnahme GMR 1000 (Combi) Condens Der Heizkessel ist werksseitig auf den Betrieb mit Erdgas E eingestellt. Für den Betrieb mit einer anderen Gasgruppe die folgenden Vorgänge ausführen: 4 Zuerst die Einstellschraube A im Uhrzeigersinn verstellen, bis sie geschlossen ist, danach: - Anpassung für Erdgas (LL): 5 - 5.5 Umdrehungen gegen den Uhrzeigersinn.

  • Seite 49: Einstellung Des Luft/Gas-Verhältnisses (Volllast)

    GMR 1000 (Combi) Condens 5. Inbetriebnahme 5.4.2. Einstellung des Luft/Gas-Verhältnisses (Volllast) 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen. 3. Den Heizkessel auf Volllast einstellen: Die Taste B drücken. Im Display wird h[3 angezeigt. 1 mal die Taste [-] drücken, um das Symbol h[3 anzuzeigen. Volllast ist eingestellt.

  • Seite 50: Einstellung Des Luft/Gas-Verhältnisses (Teillast)

    5. Inbetriebnahme GMR 1000 (Combi) Condens 5.4.3. Einstellung des Luft/Gas-Verhältnisses (Teillast) 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen. 3. Den Heizkessel auf Teillast einstellen: Die Taste B drücken. Im Display wird h[3 angezeigt. Mehrmals die Taste [-] drücken, bis das Symbol l[3 angezeigt wird. Der Modus "geringe Geschwindkeit"...
  • Seite 51 GMR 1000 (Combi) Condens 5. Inbetriebnahme T000289-B Parameter Beschreibung Einstellbereich Werkseinstellung Vorlauftemperatur- 20 bis 85 °C 75 °C Einstellpunkt bei einer Außentemperatur von mindestens Vorlauftemperatur- 0 bis 60 °C 20 °C Einstellpunkt bei einer Außentemperatur von höchstens Einstellpunkt der 0 bis 40 °C 20 °C maximalen Außentemperatur...

  • Seite 52: Anzeige Der Gemessenen Werte

    5. Inbetriebnahme GMR 1000 (Combi) Condens Anzeige der gemessenen Werte Im Informationsmenü Q können die folgenden Werte angezeigt werden: 4 t1 = Vorlauftemperatur (°C) 4 t2 = Rücklauftemperatur (°C) 4 t3 = Warmwassertemperatur (°C) 4 t4 = Außentemperatur (°C) 4 fl = Ionisationsstromstärke (μA) 4 Mf = Gebläsedrehzahl (U/min) 1.
  • Seite 53 GMR 1000 (Combi) Condens 5. Inbetriebnahme ACHTUNG Änderungen der Werkseinstellungen können den Betrieb des Heizkessels beeinträchtigen. Werkseinstellung GMR 1024 GMR 1030 GMR 1034 Parameter Beschreibung Einstellbereich GMR 1024 Combi Combi Combi Condens Condens Condens Condens Vorlauftemperatur: T 20 bis 85 °C 75 °C 75 °C 75 °C...
  • Seite 54 5. Inbetriebnahme GMR 1000 (Combi) Condens Werkseinstellung GMR 1024 GMR 1030 GMR 1034 Parameter Beschreibung Einstellbereich GMR 1024 Combi Combi Combi Condens Condens Condens Condens 0 = Aus (Stecker 1 und 2 geschlossen) 1 = Meldungen - Alarmmeldungen (Stecker 1 und 3 geschlossen) Fernalarm 2 = Betriebsleuchte (Stecker 1...

  • Seite 55: Installateur"-Einstellungen

    GMR 1000 (Combi) Condens 5. Inbetriebnahme „Installateur“-Einstellungen 5.7.2. 1. Mehrmals die Taste f drücken, bis das Symbol ? in der Menüleiste zu blinken beginnt. 2. Taste S drücken, um das Installateur-Menü aufzurufen. Symbol c0de erscheint. 3. Mit den Tasten [+] und [-] den Code 0012 eingeben. 4.

  • Seite 56: Einstellung Des Manuellen Modus (E )

    5. Inbetriebnahme GMR 1000 (Combi) Condens 5.7.3. Einstellung des manuellen Modus (E ) 4 Mehrmals die Taste f drücken, bis das Symbol E in der Menüleiste zu blinken beginnt. 4 Die Taste S drücken.Wenn ein Außentemperaturfühler montiert ist, wird die Mindestvorlauftemperatur p1 oder der Text ZVt0 angezeigt.
  • Seite 57 GMR 1000 (Combi) Condens 5. Inbetriebnahme GMR 1024 Combi Condens C002955-A GMR 1030 Combi Condens, 1034 Combi Condens C002956-A 27/10/2010 - 300015879-001-E...

  • Seite 58: Zurücksetzen Auf Die Werkeinstellungen „Reset Param

    5. Inbetriebnahme GMR 1000 (Combi) Condens 5.7.5. Zurücksetzen auf die Werkeinstellungen „RESET PARAM“ 1. Mehrmals die Taste f drücken, bis das Symbol ? in der Menüleiste zu blinken beginnt. 2. Die Taste S drücken. Das Installateur-Menü c0de erscheint auf dem Display. 3.

  • Seite 59: Ausschalten Des Geräts

    GMR 1000 (Combi) Condens 6. Ausschalten des Geräts Ausschalten des Geräts Ausschalten der Anlage Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht benutzt wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen. 1. Heizung ausschalten. 2. Heizkessel spannungsfrei schalten. 3.

  • Seite 60: Zentralheizung Ausschalten Oder Sommerbetrieb Aktivieren

    6. Ausschalten des Geräts GMR 1000 (Combi) Condens Zentralheizung ausschalten oder Sommerbetrieb aktivieren 1. Die Taste D drücken. Das Symbol D und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken. Symbol C erscheint.

  • Seite 61: Warmwasserbereitung Ausschalten

    GMR 1000 (Combi) Condens 6. Ausschalten des Geräts Warmwasserbereitung ausschalten 1. Die Taste N drücken. Das Symbol N und die aktuelle Temperatur werden angezeigt. 2. Mehrmals die Taste [-] drücken, bis der Wert 0ff angezeigt wird. 3. Zum Bestätigen des neuen Werts die Taste S drücken. Symbol T erscheint.

  • Seite 62: Überprüfung Und Wartung

    7. Überprüfung und Wartung GMR 1000 (Combi) Condens Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der abmontierten Teile auswechseln. ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Eine jährliche Inspektion ist vorgeschrieben. Es dürfen nur Originalersatzteile verwendet werden. 1.

  • Seite 63: Kondensat-Siphon

    GMR 1000 (Combi) Condens 7. Überprüfung und Wartung 3. Speichervorderwand abnehmen. A000871-A Kondensat-Siphon Den Siphon und den Kondensatablauf unbedingt einmal jährlich überprüfen und reinigen. Siphon bis zur Markierung füllen. C002938-A 27/10/2010 - 300015879-001-E...

  • Seite 64: Zündelektroden

    7. Überprüfung und Wartung GMR 1000 (Combi) Condens Zündelektroden 1. Erdungskabel lösen. 2. Die 2 Schrauben lösen. Die Baugruppe entfernen. 3. Jegliche Spuren von Ablagerungen mit Schleifleinen entfernen. 4. Elektrodenabstand prüfen (3-4 mm). 5. Dichtung prüfen. 6. Alle Teile wieder befestigen, dabei die beschädigten Teile auswechseln.

  • Seite 65: Wartung Des Brenners

    GMR 1000 (Combi) Condens 7. Überprüfung und Wartung Wartung des Brenners 1. Den Brenner mit einem Handfeger, Staubsauger oder Blasebalg reinigen. 2. Die Oberfläche des Brenners auf mögliche Beschädigungen oder Risse prüfen. Wenn Beschädigungen festgestellt werden, den Brenner austauschen. T000166-A Wartung des Wärmetauschers 1.

  • Seite 66: Reinigung Des Plattenwärmetauschers

    7. Überprüfung und Wartung GMR 1000 (Combi) Condens Reinigung des Plattenwärmetauschers Kaltwasserzufuhr absperren. T000167-A 2. Heizkessel entleeren. T000168-A 3. Plattenwärmetauscher abmontieren. 4. Den Plattenwärmetauscher mit Entkalker reinigen (Zitronensäure mit pH-Wert von 3). Mit klarem Wasser nachspülen. T000169-A 27/10/2010 - 300015879-001-E...

  • Seite 67: Heizkessel Wieder Montieren

    GMR 1000 (Combi) Condens 7. Überprüfung und Wartung 5. Strömungswächter abnehmen. Strömungswächter gegebenenfalls reinigen oder austauschen. Mit klarem Wasser nachspülen. T000170-A Heizkessel wieder montieren 1. Beim Wiedereinbau in umgekehrter Ausbaureihenfolge vorgehen. WARNUNG Nicht vergessen, den Gebläsestecker wieder einzustecken, bevor dieser wieder auf dem Wärmetauscher befestigt wird.
  • Seite 68 7. Überprüfung und Wartung GMR 1000 (Combi) Condens 4. Wert der Ionisationsstromstärke prüfen. ¼ Siehe Kapitel: "Anzeige der gemessenen Werte", Seite Wenn der Ionisationsstrom unter 3μA liegt, die Position der Zünd-/ Ionisationselektrode prüfen, außerdem die Zündleitung und den Erdungsanschluss. T000178-A 5.

  • Seite 69: Bei Störungen

    GMR 1000 (Combi) Condens 8. Bei Störungen Bei Störungen Bei Störungen 8.1.1. Fehlermeldungen Bei Störungen werden das Symbol c und ein blinkender Code angezeigt. 2 Sekunden lang die Taste > drücken. Wenn der Fehlercode weiterhin angezeigt wird, die Ursache für den Fehler ermitteln. Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Verkabelung überprüfen.
  • Seite 70 8. Bei Störungen GMR 1000 (Combi) Condens Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Der Wasserstand und/ Den Wasserdruck in der Anlage mehrmals im Jahr oder der Wasserdruck überprüfen. ist zu niedrig Die Funktion der Heizkessel-Zirkulationspumpe prüfen. Einen Schraubenzieher in den Schlitz der Pumpenachse einfügen, mehrmals die Achse nach Keine Zirkulation rechts und nach links drehen.
  • Seite 71 GMR 1000 (Combi) Condens 8. Bei Störungen Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Den CO -Gehalt an der Gasarmatur prüfen Zünd- Ionisationselektrode prüfen Prüfung der konzentrischen Abgasab-/ Falsche CO Ionisationsfehler nach der 5. eK[05 Verbrennungsleitungen Zündung Einstellung Die Gaszirkulation bei hoher Geschwindigkeit prüfen Den Zündtrafo überprüfen Bildung eines Fremdlichts...

  • Seite 72: Steuerungs- Oder Systemausfall

    8. Bei Störungen GMR 1000 (Combi) Condens Fehlercode Beschreibung Vermutliche Ursachen Überprüfung/Lösung Zurücksetzen auf die Werkeinstellungen „RESET PARAM“ Schlechte Einstellung Parametergrenzwerte eK[43 der Parameter Im Problemfall Ihren Installateur benachrichtigen und mitteilen, welche Fehlermeldung angezeigt wird Zurücksetzen auf die Werkeinstellungen „RESET PARAM“...

  • Seite 73: Ablesen Der Gespeicherten Fehler

    GMR 1000 (Combi) Condens 8. Bei Störungen 8.1.4. Ablesen der gespeicherten Fehler 1. Mehrmals die Taste f drücken, bis das Symbol c angezeigt wird. 2. Die Taste S drücken. Im Display wird er[xx angezeigt (Zum Beispiel eK[12 = Letzter aufgetretener Fehler). 3.

  • Seite 74: Ersatzteile

    9. Ersatzteile GMR 1000 (Combi) Condens Ersatzteile Allgemeine Angaben Wenn bei Inspektions- oder Wartungsarbeiten festgestellt wurde, dass ein Teil des Heizkessels ausgewechselt werden muss, verwenden Sie in diesem Fall ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien. Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben.

  • Seite 75: Verkleidung

    GMR 1000 (Combi) Condens 9. Ersatzteile 9.2.1. Verkleidung 1005 1012 1014 1004 1001 1003 1006 1010 1009 1013 1008 1002 1007 1009 1002 T003099-B 27/10/2010 - 300015879-001-E...

  • Seite 76: Wärmetauscher Und Brenner

    9. Ersatzteile GMR 1000 (Combi) Condens 9.2.2. Wärmetauscher und Brenner 2010 2017 2007 2030 2024 2031 2004 2008 2043 2001 2009 2032 2014 2002 2006 2023 2033 2034 2015 2003 2016 2029 2035 2020 2018 2009 2024 2005 2013 2028 2039 2032 2036...

  • Seite 77: Gebläse

    GMR 1000 (Combi) Condens 9. Ersatzteile 9.2.3. Gebläse 3010 3004 3001 3006 3009 3008 3011 3002 3007 3003 3012 3005 3009 3004 3013 3014 3014 3014 3016 3015 3017 T003101-B 27/10/2010 - 300015879-001-E...

  • Seite 78: Schaltfeld

    9. Ersatzteile GMR 1000 (Combi) Condens 9.2.4. Schaltfeld 4010 4003 4008 4010 4004 4006 4011 4001 4005 4007 4012 4002 4007 4015 4002 4009 4007 T003102-B 27/10/2010 - 300015879-001-E...

  • Seite 79: Hydraulische Gruppe - Gmr 1024 Condens

    GMR 1000 (Combi) Condens 9. Ersatzteile 9.2.5. Hydraulische Gruppe - GMR 1024 Condens 5017 5029 5010 5013 5028 5004 5014 5002 5015 5012 5017 5009 5018 5032 5034 5032 5034 5036 5003 5012 5033 5032 5035 5034 5032 5034 5034 5053 5026 5026...

  • Seite 80: Hydraulische Gruppe - Gmr

    9. Ersatzteile GMR 1000 (Combi) Condens 9.2.6. Hydraulische Gruppe - GMR ... Combi Condens 5017 5001 5029 5010 5008 5013 5004 5014 5002 5006 5011 5028 5012 5009 5005 5017 5015 5040 5018 5007 5003 5039 5011 5034 5012 5043 5042 5039 5041 5036...

  • Seite 81: Ersatzteilliste

    GMR 1000 (Combi) Condens 9. Ersatzteile 9.2.7. Ersatzteilliste Kennziffern Artikel-Nr. Bezeichnung Verkleidung 1001 S100223 Vordere Haube 1002 182901 Schrauben M5x20 (x20) 1003 182903 Halterung Wärmetauscher - GMR 1024 Combi Condens 1003 182902 Halterung Wärmetauscher - GMR 1030 Combi Condens 1003 182904 Halterung Wärmetauscher - GMR 1034 Combi Condens...
  • Seite 82 9. Ersatzteile GMR 1000 (Combi) Condens Kennziffern Artikel-Nr. Bezeichnung 2011 S100197 Automatischer Entlüfter 2011 S121020 Klammern 2012 182933 Siphon 2013 182934 Fühler NTC NTC (x2) 2014 182935 Dichtung für Brennerplatte (x10) 2015 182936 Brennerdichtung (Glasfaser) (x5) 2016 182937 Dichtung O-Ring 94x2 (x10) 2017 182938 Elektrodendichtung (x10)
  • Seite 83 GMR 1000 (Combi) Condens 9. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 3010 182978 Mutter M5 (x10) 3011 182979 Schrauben M6x12 (x15) 3012 182953 Feder, 17 mm (x10) 3013 182980 Mutter 1/2" (5x) 3014 182981 Dichtung Ø 18.3x12.7x2 (x10) 3015 182982 Gashahn 3016 182983 Clip 22mm (25x) Schaltfeld...
  • Seite 84 9. Ersatzteile GMR 1000 (Combi) Condens Kennziffern Artikel-Nr. Bezeichnung 5021 183011 Dichtungsscheibe Ø 27.4x18.2x2 5022 182981 Dichtung Ø 18.3x12.7x2 (x10) Anschluss mit Klemmringverschraubung (A) 5023 183012 Rücklaufhahn D22 5024 183013 Absperrventil 1/2" M10x1 5025 183014 Entleerungshahn 3/4" - 1/2" x M10 5026 184035 Satz Verrohrung, mit Dichtungen...
  • Seite 85 GMR 1000 (Combi) Condens 9. Ersatzteile 27/10/2010 - 300015879-001-E...
  • Seite 86 9. Ersatzteile GMR 1000 (Combi) Condens 27/10/2010 - 300015879-001-E...
  • Seite 88 T000249-B © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 27/10/2010...
