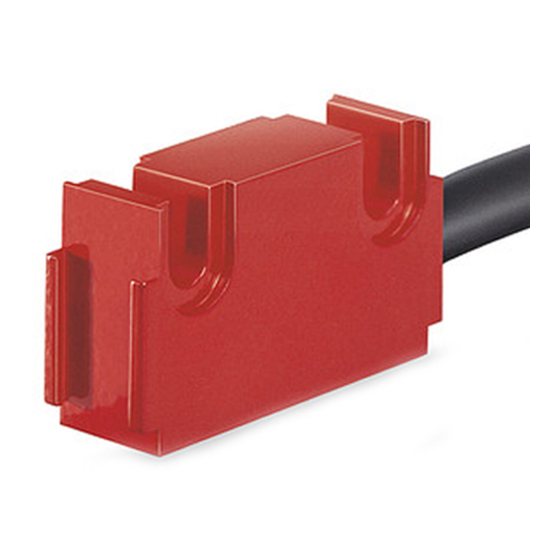

Siko MS500 Originalmontageanleitung
Magnetsensor
Verwandte Anleitungen für Siko MS500
Inhaltszusammenfassung für Siko MS500

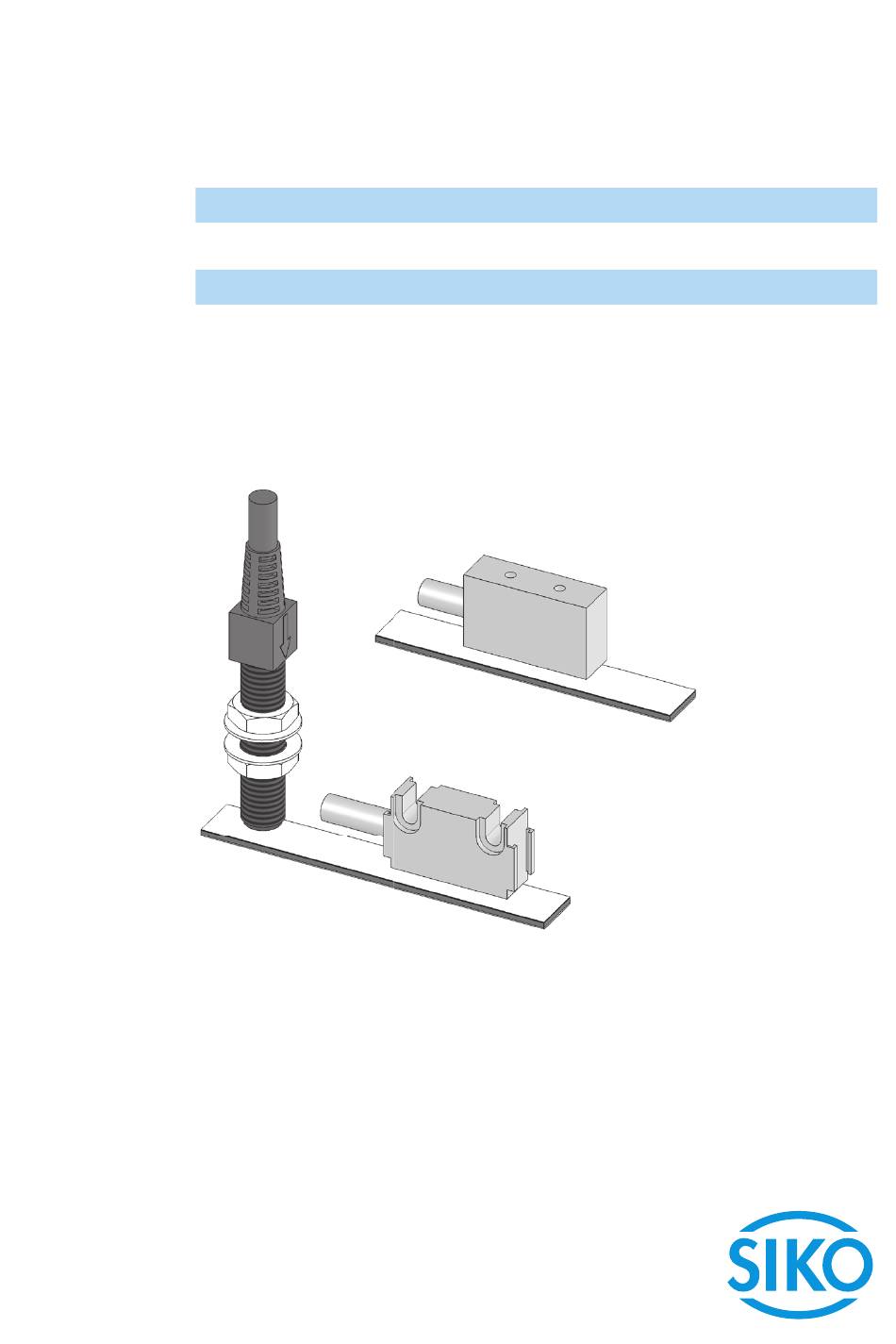

- Seite 1 MS500 Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 13 118/18...
-
Seite 2: Inhaltsverzeichnis
3 Identifikation 4 Installation 4.1 Mechanische Montage 4.2 Montage Magnetband 4.3 Montage Magnetsensor 4.4 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 6: Montage Magnetband
Ausrichten des Bandes. Nun kann über die restliche Länge die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus- gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen- det werden). MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband Abb. 3: Magnetband von vorne angeschrägt verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18...
-
Seite 8: Montage Magnetsensor
MS500 Bauform L mit MB500/1: aktive Seite Magnetband <1° <3° zulässige Abweichung Band/ Sensor 0.1 ... 2 mm maximale Fluchtungsfehler Abb. 7: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 9: Elektrische Installation
Dieser Magnetsensor ist vorbereitet zum Anschluss an eine SIKO-Messan- ACHTUNG zeige MA502, MA506, MA523/1 oder SIKO-Auswerteelektronik AS510/1. Der Sensoranschluss darf nicht verändert werden (z. B. durch Kabelverlän- gerungen). MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 10: Inbetriebnahme
• Der Magnetsensor wurde nicht, entsprechend Abb. Abb. 8 ausge- richtet. 7 Transport, Lagerung, Wartung und Entsorgung Transport und Lagerung Magnetsensoren sorgfältig behandeln, transportieren und lagern. Hierzu sind folgende Punkte zu beachten: MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... -
Seite 11: Technische Daten
Elektrische Daten Ergänzung Betriebsspannung Speisung über Messanzeige / Folgeelektronik Stromaufnahme Speisung über Messanzeige / Folgeelektronik Anschlussart Mini-DIN 6-polig, 1x Stift (für Messanzeige MA502, MA506, MA523/1 bzw. Auswerteelektronik AS510/1) MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18... - Seite 12 -20 … 70 °C relative Luftfeuchtigkeit 100 % Betauung zulässig (Sensorkopf) Schutzart IP67 EN 60529 (Sensorkopf) Schockfestigkeit 2000 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit 200 m/s , 50 Hz … 2 kHz EN 60068-2-6 MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18...
