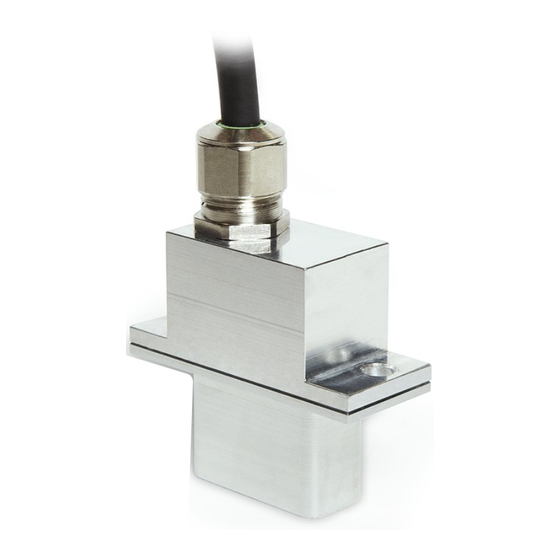

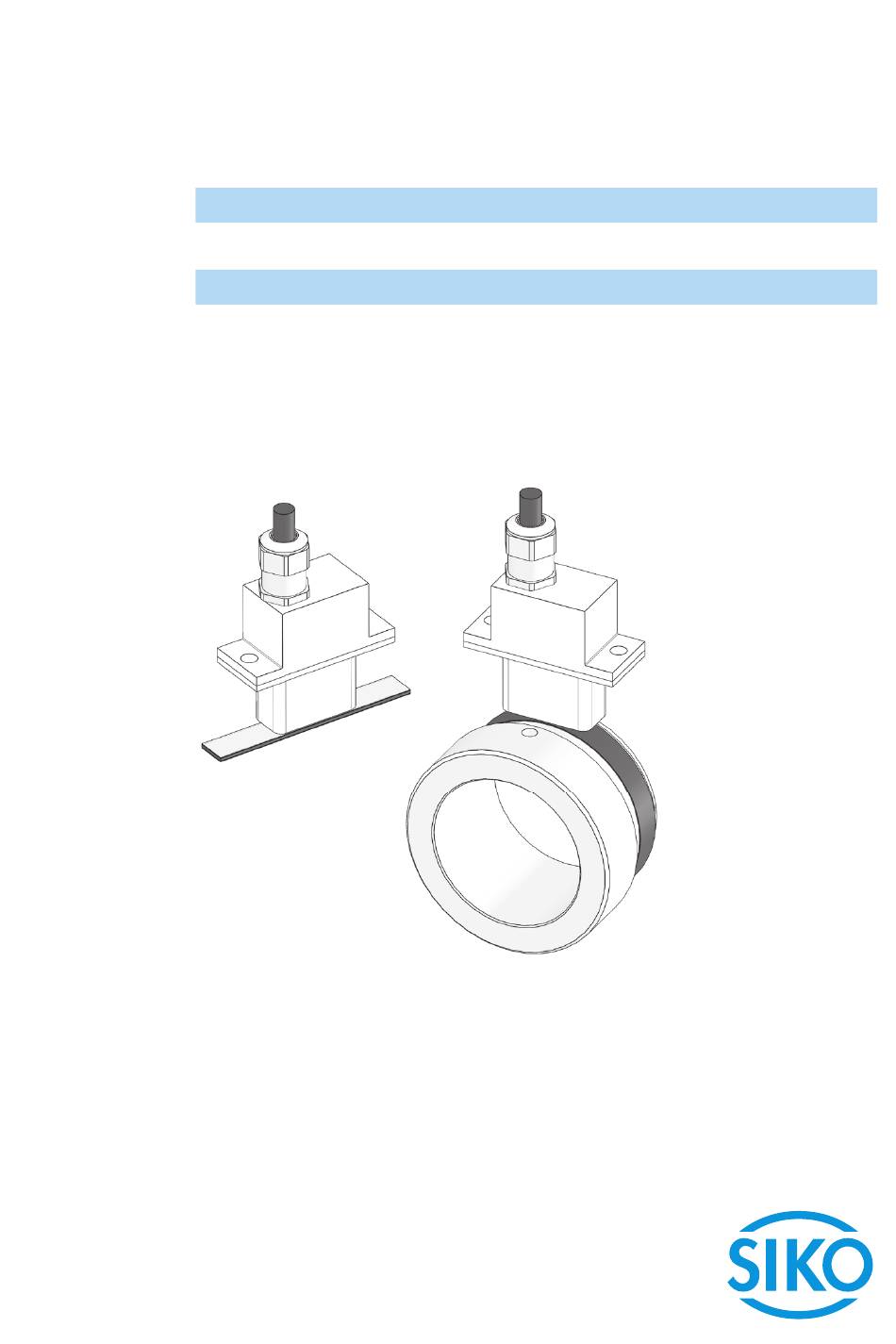

- Seite 1 MSK320SKF Magnetsensor Deutsch Originalmontageanleitung Seite 2 Magnetic sensor English Translation of the Original Installation Instructions page 14 86/16...
-
Seite 2: Inhaltsverzeichnis
4.2 Montage Magnetband 4.3 Montage Magnetsensor mit Magnetband 4.4 Montage Sensor mit Magnetbandring/Magnetring 4.5 Elektrische Installation 5 Inbetriebnahme 6 Fehlerbehandlung 7 Transport, Lagerung, Wartung und Entsorgung 8 Technische Daten MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen. MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 5: Identifikation
` Magnetsensor nicht selbst öffnen. ` Schläge auf das Gerät vermeiden. ` Keinerlei Veränderung am Gerät vornehmen. ` Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder Schutzschlauch vorsehen. MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 6: Montage Magnetband
3. Magnetband aufkleben. 4. Magnetbandoberfläche sorgfältig reinigen. 5. Schutzfolie des Abdeckbandes entfernen. 6. Abdeckband aufkleben (an beiden Enden leicht überlappen lassen). 7. Überlappenden Enden des Abdeckbandes gegen Ablösen sichern. MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... - Seite 7 Magnetband vollständig darin eingebettet ist. Abb. 2: Magnetband angeschrägt Abb. 3: Magnetband von vorne verschraubt Abb. 4: Magnetband von oben Abb. 5: Magnetband in Nut verschraubt MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16...
-
Seite 8: Montage Magnetsensor Mit Magnetband
Seite Magnetband zulässige Abweichung Band/ Sensor 0.1 ... 2 mm zulässige Abweichung Mitte Band/Sensor ±2 mm maximale Fluchtungsfehler <1° <3° Abb. 7: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 9: Montage Sensor Mit Magnetbandring/Magnetring
Arbeitsfläche befestigen (Befestigungsmaße siehe Datenblatt). Kabelabgangsrichtung Drehrichtung Signal A vor B Abb. 8: Definition der Zählrichtung <1° <3° Abb. 9: Montage Sensor/Magnetbandring/Magnetring, Abstandsmaße, Toleranzen MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 10: Elektrische Installation
Schirmbleche oder metallisierte Gehäuse vorzusehen. ` Maximale Länge des Anschlusskabels zwischen Sensor und Nachfolge- ACHTUNG elektronik beachten. ` Verzinnte Litzen nicht in Verbindung mit Schraubklemmverbindungen einsetzen. Anschlussbelegung E1 Nummer Belegung MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 11: Inbetriebnahme
Hitze und Feuchtigkeit schützen. • Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. • Vor Montage ist der Magnetsensoren auf Transportschäden zu untersu- chen. Beschädigte Magnetsensoren nicht einbauen. MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... -
Seite 12: Technische Daten
≤20 kHz Verfahrgeschwindigkeit ≤40 m/s 3.2 mm Pol, F ≤20 kHz Ausfallrate 395.2 Jahr(e) bei 60 °C (MTBF) Umgebungsbedingungen Ergänzung Umgebungstemperatur -40 ... 120 °C Lagertemperatur -40 ... 120 °C relative Luftfeuchtigkeit 100 % Betauung zulässig MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16... - Seite 13 IEC 61000-6-3(ed.2); am1, IEC 61000-6-2(ed.2.0), EN 61000-6-3:07 + A1:11, EN 61000-6-2:05 Isolationsfestigkeit 500 V AC EN 60439-1 Schutzart IP67 EN 60529 Schockfestigkeit EN 61373 Klasse 2 Vibrationsfestigkeit EN 61373 Klasse 2 MSK320SKF · Datum 30.03.2016 · Art. Nr. 86286 · Änd. Stand 86/16...
- Seite 14 4.3 Mounting magnetic sensor with magnetic strip 4.4 Mounting a sensor with magnetic strip ring/magnetic ring 4.5 Electrical mounting 5 Commissioning 6 Trouble shooting 7 Transport, Storage, Maintenance and Disposal 8 Technical data MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16...
-
Seite 15: Documentation
Danger that may cause minor injury, property damage or unplanned device CAUTION reactions if you disregard the instructions given. MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 16: Target Group
Bruises, friction, abrasion, catching of limbs and clothes caused by touch- ing moving parts, e. g. the sensor during operation. ` Prevent people from access by installing protective facilities. MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 17: Identification
` Do not modify the device in any way. Loss of measured values NOTICE The tolerance and gap measures must be observed over the whole measur- ing length. MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 18: Mounting Of The Magnetic Strip
4. Clean surface of magnetic strip carefully. 5. Remove protective film of the masking tape 6. Fix cover strip (both ends should slightly overlap). 7. Also fix cover strip's ends to avoid unintentional peeling. MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... - Seite 19 Fig. 2: Protective strip beveled Fig. 3: Protective strip screwed on the front Fig. 4: Protective strip screwed Fig. 5: Protective strip in groove from top MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16...
-
Seite 20: Mounting Magnetic Sensor With Magnetic Strip
Admissible deviation of strip/sensor 0.1 ... 2 mm Admissable deviation middle of tape/sensor ±2 mm Maximum alignment error <1° <3° Fig. 7: Assemblage sensor/magnetic ring, gap measure, tolerance MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 21: Mounting A Sensor With Magnetic Strip Ring/Magnetic Ring
A before B Fig. 8: Definition of the counting direction <1° <3° Fig. 9: Mounting of sensor/magnetic band ring/magnetic ring, clear- ances, tolerances MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 22: Electrical Mounting
` Pay attention to the maximum length of the connection cable between NOTICE sensor and downstream electronics. ` Do not use tinned strands in connection with screw clamp connec- tions. Pin outs E1 Number Assignment MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 23: Commissioning
• Do not damage connections through mechanical or thermal impact. • Prior to installation inspect the magnetic sensor for transport dam- ages. Do not install damaged magnetic sensors. MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... -
Seite 24: Technical Data
≤40 m/s 3.2 mm pole, F ≤20 kHz Travel speed ≤40 m/s 3.2 mm pole, F ≤20 kHz Failure rate 395.2 year(s) at 60 °C (MTBF) Ambient conditions Additional information Ambient temperature -40 ... 120 °C MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16... - Seite 25 EN 61000-6-3:07 + A1:11, EN 61000-6-2:05 Insulation strength 500 V AC EN 60439-1 Protection category IP67 EN 60529 Shock resistance EN 61373 class 2 Vibration resistance EN 61373 class 2 MSK320SKF · Date 30.03.2016 · Art. No. 86286 · Mod. status 86/16...
- Seite 26 MSK320SKF...
