1.

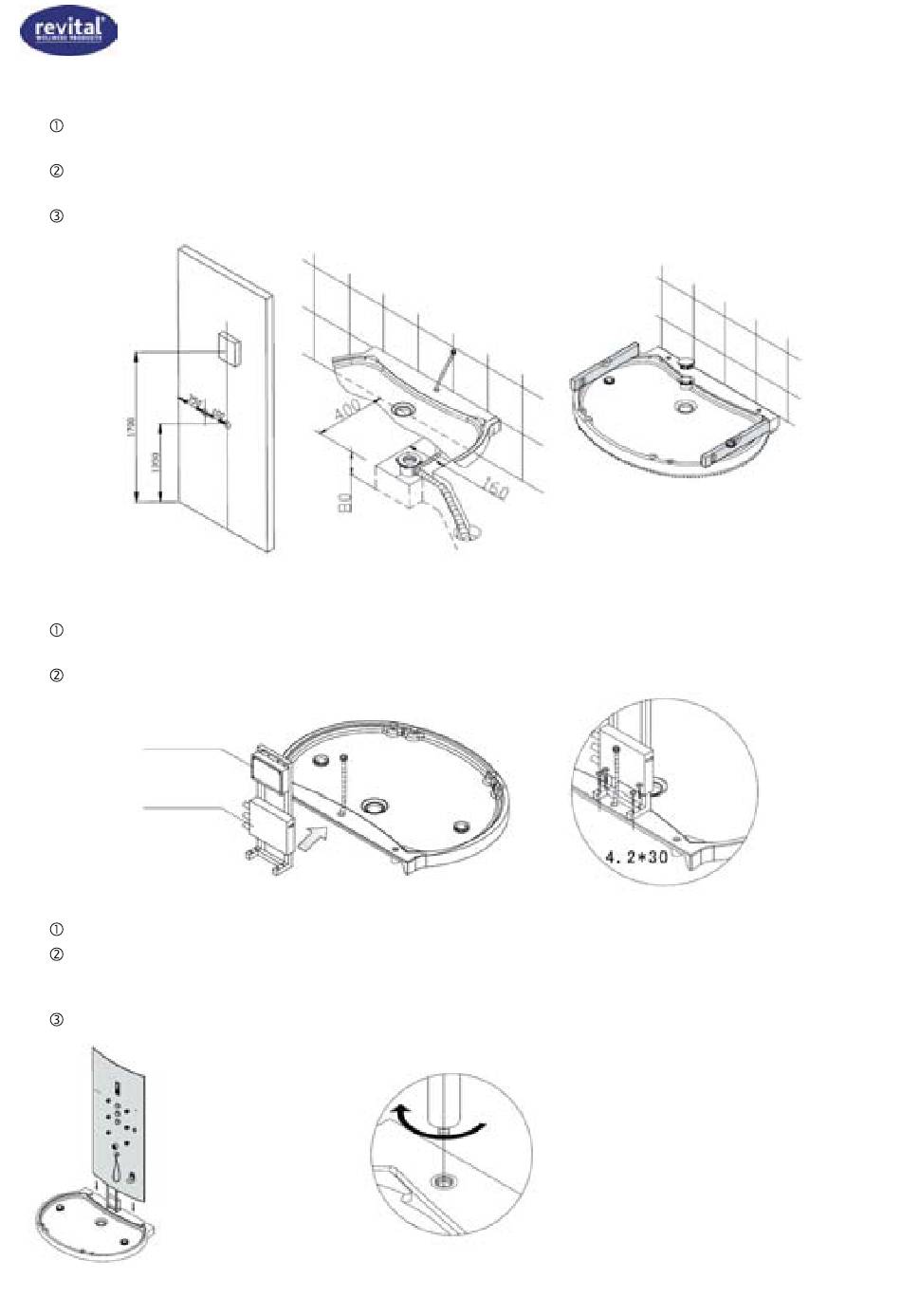

Installation der Duschwanne

Heben Sie eine 400*160*80 mm große Rinne aus, um vor der Installation der Duschwanne den Ablauf
zu installieren.
Setzen Sie den Ablauf in die Rinne und schließen Sie wie in Abbildung A den Abfl uss an. Justieren Sie
dann alles mit einer Wasserwaage.
Richten Sie die Duschwanne waagerecht aus und befestigen Sie die Ablaufabdeckung.
Suchen Sie das entsprechende Loch in der Duschwanne, um das Gestell auf der Wanne zu installie-
ren. Dichten Sie die Borhlöcher ab mit silikone.
Befestigen Sie das Gestell wie in der Abbildung unten mit den Schrauben 4.2*30.
Schaltkasten
Generator
3. Installation der Rückwand
Stellen Sie die Glasrückwand auf die Duschwanne.
Schließen Sie den Dampfschlauch, Ablauf an den Generator an, und schließen Sie dann die Kalt- und
Warmwasserschläuche an die Wasserzufuhr an, nachdem das schmutzige Wasser aus dem Schlauch
abgefl ossen ist.
Installieren Sie die Säule E wie in der Abbildung.
Abbildung A Abbildung A Abbildung B Abbildung B
15
