1.2.3 Die Installation der Dampfdusche

Stellen Sie die Dampfdusche immer auf eine ebene
Bodenfläche, die nahtlos in die anderen Bodenbereiche übergeht.
Achten Sie darauf, dass die Dampfdusche für
Wartungsarbeiten an der Rückseite immer zugänglich bleibt.
Drehen Sie alle Schrauben während der Montage/Aufbau
der Dampfdusche zuerst Handfest an. Ziehen Sie erst nach
korrektem Ausrichten aller Glaswände und Paneel die Schrauben nach.
1. Installieren Sie die Duschwanne.
– Stellen Sie die Duschwanne
gerade (Wasserwaage benutzen) an der
gewünschten Stelle auf (siehe Zeichnung 1-1).
Schließen Sie den flexiblen Schlauch von dem
–
Siphon an die Wasserableitung im Fußboden an
(siehe Zeichnung 1-2).
Prüfen Sie den Siphon auf undichte Stellen.
Achten Sie darauf, dass die Wasserableitung nicht beeinträchtigt wird.
– Schrauben Sie die Mutter und den Bolzen der
Stellfüße nach dem Einstellen gut fest (siehe Zeichnung 1-3).
Achten Sie darauf, dass die Stellfüße nicht frei schweben.
2. Installieren Sie den Computerkasten und den Dampfgenerator.
– Schrauben Sie den Rahmen mit dem Computerkasten und dem Dampfgenerator gut an der
Duschwanne fest. Benutzen Sie hierzu die ST 4,2 * 30 mm Schrauben (siehe Zeichnung 2-1).
– Befestigen Sie den Rahmen, wie dies auf Zeichnung 2-2 angegeben wird.
Computerkasten
Dampfgenerator
1-7 Installation

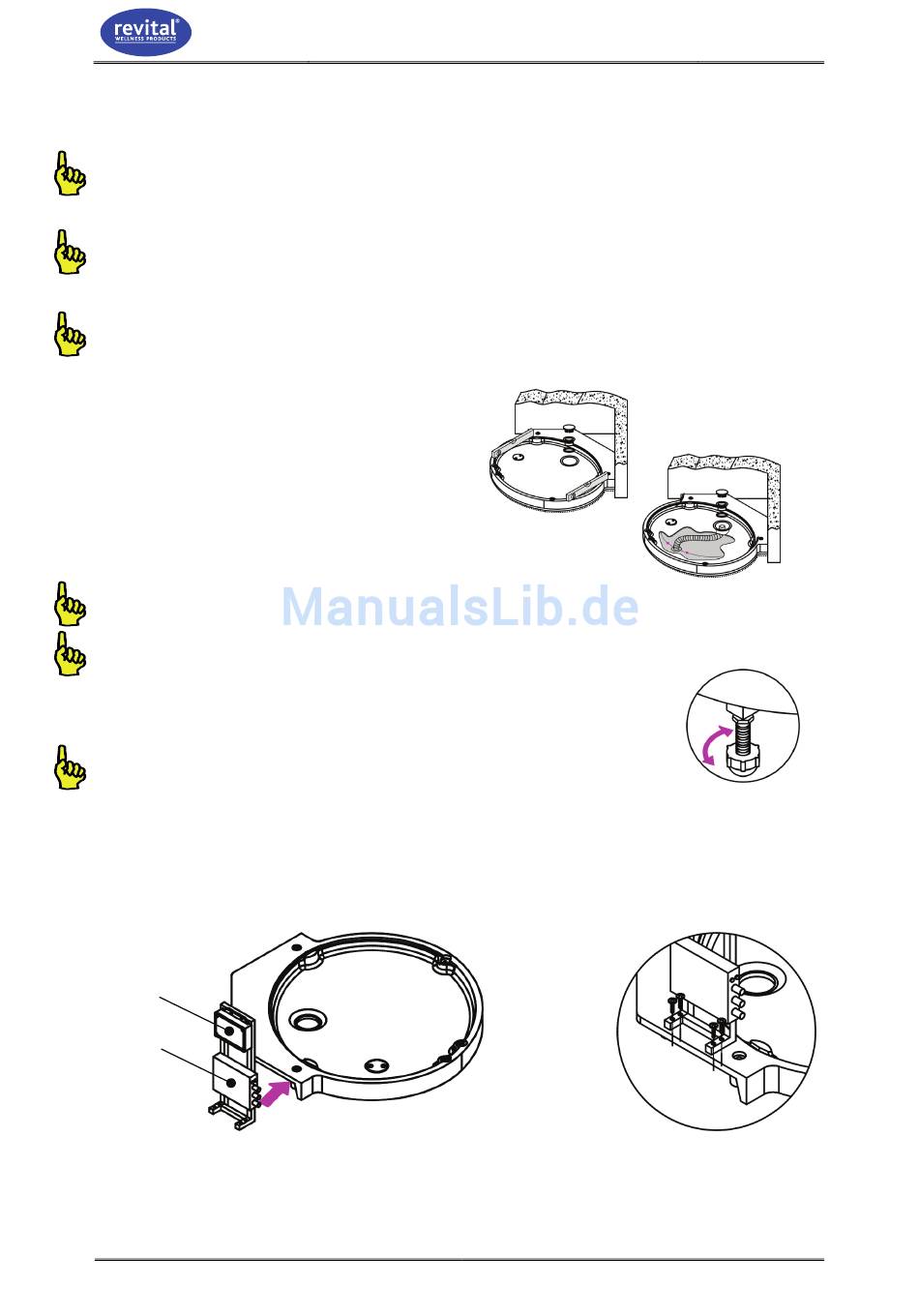

Zeichnung 2-1
R-SR-1661-B / R-SR-1661-W
Zeichnung 1-1
Zeichnung 1-2
4.2 x 30 mm
Zeichnung 2-2
1
Zeichnung 1-3
