Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 51786114 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 2/28... -
Seite 3: Einführung

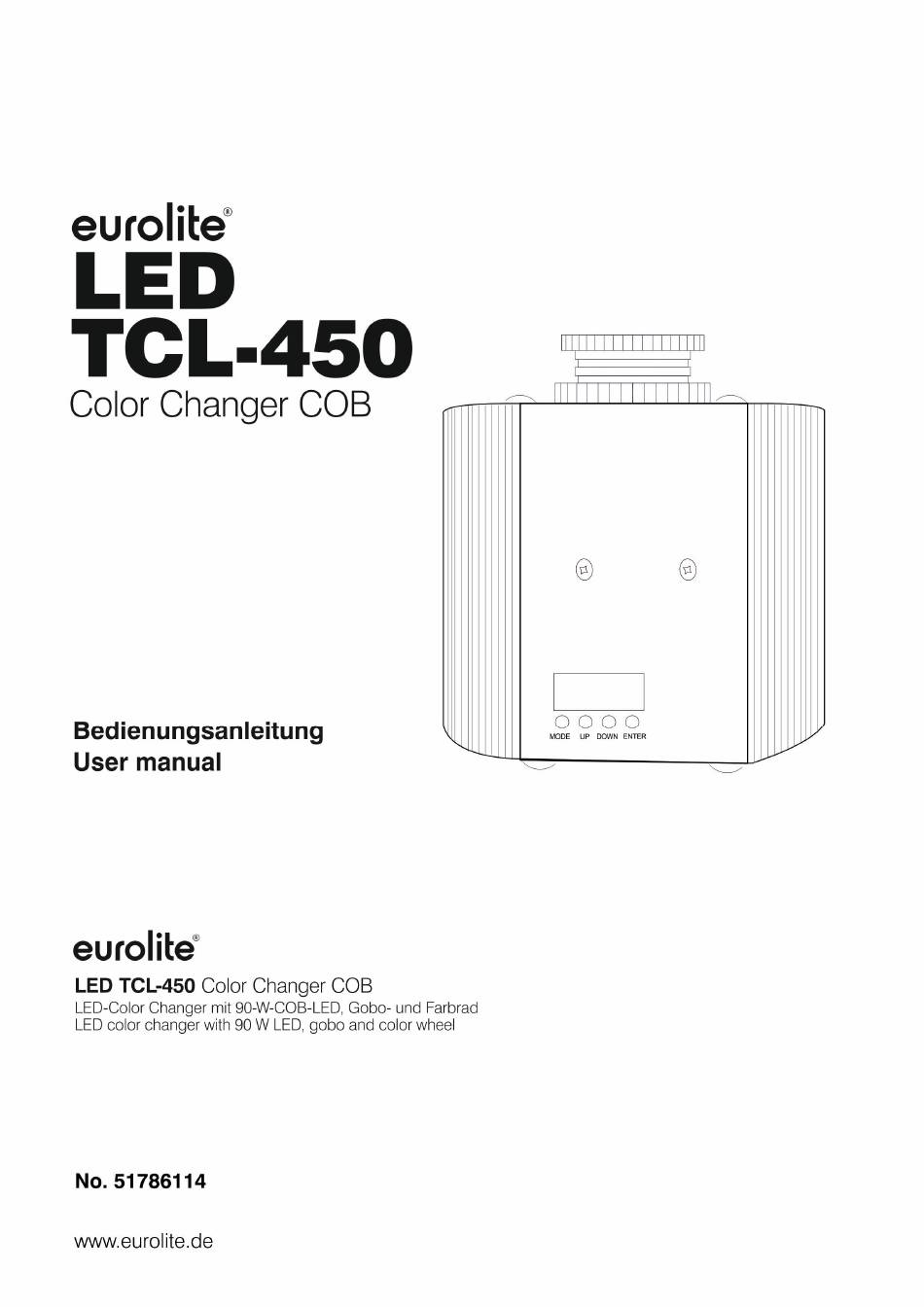

BEDIENUNGSANLEITUNG LED TCL-450 Color Changer COB GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 4: Produktmerkmale
Produktmerkmale LED-Color Changer mit 90-W-COB-LED, Gobo- und Farbrad • Kompaktes Design • Durch "Beam Reducer Gobos" ideal zum Anstrahlen von Spiegelkugeln • 1 leistungsstarke LED 90 W COB (Chip-on-board) kaltweiß (CW) • Fokus manuell • Farbwechsel; Dimmer elektronisch • Gobo-Effekt •... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Objektivlinse (manueller Fokus) (2) Gehäuse (3) LCD mit Bedientasten (4) Gummifuß MODE DOWN E NTE R (5) Sicherungshalter (6) Netzanschluss (7) Fangseilöse (8) Wireless DMX-Buchse (9) Gewinde für Montagebügel (10) Mikrofon (11) DMX-Eingang (12) DMX-Ausgang 7/28 00163985, Version 1.0... -
Seite 8: Installation
INSTALLATION Projektormontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 9: Anschlüsse
ANSCHLÜSSE DMX512-Ansteuerung Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 7 Startadresse 13 DMX-Controller P ro gra m Cha se 32 S t e p1 00 S t a r t a d r e s s e 1 S t a r t a d r e s s e 7 D M X - C o n t r o l l e r S t a r t a d r e s s... -
Seite 10: Anschluss Ans Netz
Anschluss ans Netz Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen. Drücken Sie die Mode-Taste um ins Hauptmenü zu gelangen. Über die Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. -
Seite 12: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb Gelb Blau Grün Hellblau Weiß Kanal Wert Eigenschaft Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Shutter, Strobe Shutter offen Strobe-Effekt mit zunehmender Geschwindigkeit Shutter offen Farbrad Weiß Grün Blau Gelb Magenta Orange Hellblau Hellblau + Orange Orange + Magenta Magenta + Gelb Gelb + Blau... - Seite 13 Gobo 7 – UV Offen Gobo 1 Shake mit zunehmender Geschwindigkeit Gobo 2 Shake mit zunehmender Geschwindigkeit Gobo 3 Shake mit zunehmender Geschwindigkeit Gobo 4 Shake mit zunehmender Geschwindigkeit Gobo 5 Shake mit zunehmender Geschwindigkeit Gobo 6 Shake mit zunehmender Geschwindigkeit Gobo 7 Shake mit zunehmender Geschwindigkeit Goborad-Rotation mit zunehmender Geschwindigkeit Interne Programme...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
Best.-Nr. 70064704 EUROLITE QuickDMX Funksender/Empfänger Best.-Nr. 70064703 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 15.09.2025 15/28 00163985, Version 1.0... -
Seite 16: Introduction
USER MANUAL LED TCL-450 Color Changer COB DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Seite 17: Product Features
Product features LED color changer with 90 W LED, gobo and color wheel • Compact design • Beam reducer gobos make it perfect for illuminating mirror balls • 1 powerful LED 90 W COB (chip-on-board) cold white (CW) • Focus manual •... -
Seite 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Seite 20: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Objective-lens (manual focus) (2) Housing (3) LCD with operating buttons (4) Rubber foot MODE DOWN E NTE R (5) Fuseholder (6) Power supply (7) Safety eyelet (8) Wireless DMX port (9) Threads for mounting bracket (10) Microphone (11) DMX-Input (12) DMX-Output... -
Seite 21: Installation
INSTALLATION Rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. -
Seite 22: Connections
CONNECTIONS DMX512 control Device 1 Device 2 Device 3 Starting Address 1 Starting Address 7 Starting Address 13 DMX-Controller P ro gra m Cha se 32 S t e p1 00 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Seite 23: Connection To The Mains
Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Seite 24: Control Board
Control Board The Control Board offers several features: you can e. g. easily set the starting address. The main menu is accessed by pressing the Mode button. Browse through the menu by pressing Up or Down. Press the Enter button in order to select the desired menu. You can change the selection by pressing Up or Down. -
Seite 25: Functions In Dmx Mode
Functions in DMX mode Gelb Blau Grün Hellblau Weiß Channel Value Feature Dimmer intensity Gradual adjustment of the dimmer intensity from 0 to 100 % Shutter, Strobe Shutter open Strobe effect with increasing speed Shutter open Color wheel White Green Blue Yellow Magenta... - Seite 26 Gobo 7 – UV Open Gobo 1 shake with increasing speed Gobo 2 shake with increasing speed Gobo 3 shake with increasing speed Gobo 4 shake with increasing speed Gobo 5 shake with increasing speed Gobo 6 shake with increasing speed Gobo 7 shake with increasing speed Gobo wheel rotation with increasing speed Internal programs...
-
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 28: Technical Specifications
EUROLITE DMX Cable XLR 3-pin 3m black No. 3022785H All information is subject to change without prior notice. © 15.09.2025 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany info@steinigke.de · www.steingke.de/support · D00163794 Version 1.0 Publ. 15/09/2025 28/28...
