- Seite 2 2/28 00127139, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51785880 This user manual is valid for the article number 51785880 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/28 00127139, Version 1.0... -
Seite 4: Einführung
• Strobe-Effekt über Zufallsgenerator • Dimmer • Motorischer Zoom mit 6-25° Abstrahlwinkel • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • Exakte Positionierung durch 16-Bit-Auflösung der PAN/TILT-Bewegung •... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Seite 7: Gerätebeschreibung

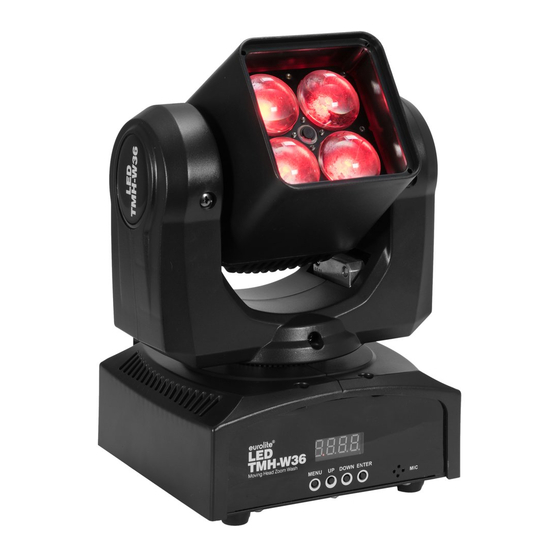

GERÄTEBESCHREIBUNG (1) Projektorkopf (2) Linse/LED (3) Projektorarm (4) Base (5) Gummifuß (6) LED-Display (7) Menu-Taste (8) Up-Taste (9) Down-Taste (10) Enter-Taste (11) Mikrofon (12) Sicherungshalter (13) USB-Anschluss für QuickDMX-Empfänger (14) Spannungsversorgungseingang (15) DMX-Eingang (16) DMX-Ausgang (17) Lüftungsgitter 12 13 14 15 16 17 7/28 00127139, Version 1.0... -
Seite 8: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 9: Anschlüsse
ANSCHLÜSSE Anschluss an den DMX512-Controller / Verbindung Gerät – Gerät Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 16 Startadresse 31 DMX-Controller Program Chase32 Step100 Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. -
Seite 10: Anschluss Ans Netz
Anschluss ans Netz Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. -
Seite 11: Menüstruktur
Menüstruktur Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der Menu-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. -
Seite 12: Dmx-Betrieb
DMX-Betrieb DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 15 Steuerkanäle. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts. - Seite 13 Zoom Allmähliche Einstellung von 25° bis 6° Internes Farbprogramm - Automatikbetrieb und Musiksteuerung Keine Funktion Automatikbetrieb Musiksteuerung Geschwindigkeit/Empfindlichkeit internes Farbprogramm Abnehmende Geschwindigkeit/ Zunehmende Mikrofonempfindlichkeit Bewegungs-Makros, Reset Keine Funktion Bewegungs-Makro, PAN Bewegungs-Makro, TILT Bewegungs-Makro, PAN + TILT Keine Funktion Reset 13/28 00127139, Version 1.0...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
14,5 cm Gewicht: 2,5 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 EUROLITE Omega-Bügel 37... -
Seite 16: Introduction
• Strobe effect by random generator • Dimmer • Motorized zoom with 6-25° beam angle • Supports QuickDMX - the wireless DMX-system from Eurolite • Built-in phantom-powered USB port for QuickDMX receivers (accessories) • Sound-control via built-in microphone with adjustable microphone sensitivity •... -
Seite 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is an LED moving-head lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g. - Seite 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Projector head (2) Lens/LED (3) Yoke (4) Base (5) Rubber foot (6) LED display (7) Menu button (8) Up button (9) Down button (10) Enter button (11) Microphone (12) Fuseholder (13) USB port for QuickDMX receiver (14) Power input (15) DMX input (16) DMX output... -
Seite 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. (1) Omega-holders (2) Clamp (3) Safety-rope... -
Seite 21: Connections
CONNECTIONS DMX512 connection / connection between fixtures Device 1 Device 2 Device 3 Start Address 1 Start Address 16 Start Address 31 DMX Controller Program Chase32 Step100 The wires must not come into contact with each other; otherwise the fixtures will not work at all, or will not work properly. -
Seite 22: Connection To The Mains
Connection to the mains The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the enclosed mains cable to a grounded mains socket. Thus the unit is switched To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Seite 23: Menu Structure
Menu structure The main menu is accessed by pressing Menu until the display is lit. Browse through the menu by pressing Menu. Press Enter in order to select the desired menu. You can change the selection by pressing Up or Down. -
Seite 24: Dmx Operation
DMX operation Setting the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 15 control channels. To be able to operate the device with a DMX controller, the DMX starting address must be set. The starting address depends upon which DMX controller is being used. -
Seite 25: Cleaning And Maintenance
Zoom Gradual adjustment from 25° to 6° Internal color program - auto mode and sound control No function Auto mode Sound control Speed/sensitivity internal color program Decreasing speed/ increasing microphone sensitivity Motion macros, reset No function Motion macro, PAN Motion macro, TILT Motion macro, PAN + TILT No function Reset... -
Seite 26: Technical Specifications
Weight: 2,5 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810 EUROLITE Omega Holder 37 No. - Seite 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00127139 Version 1.0 Publ. 27/11/2019...
