Anschließen von Kabeln und Einschalten

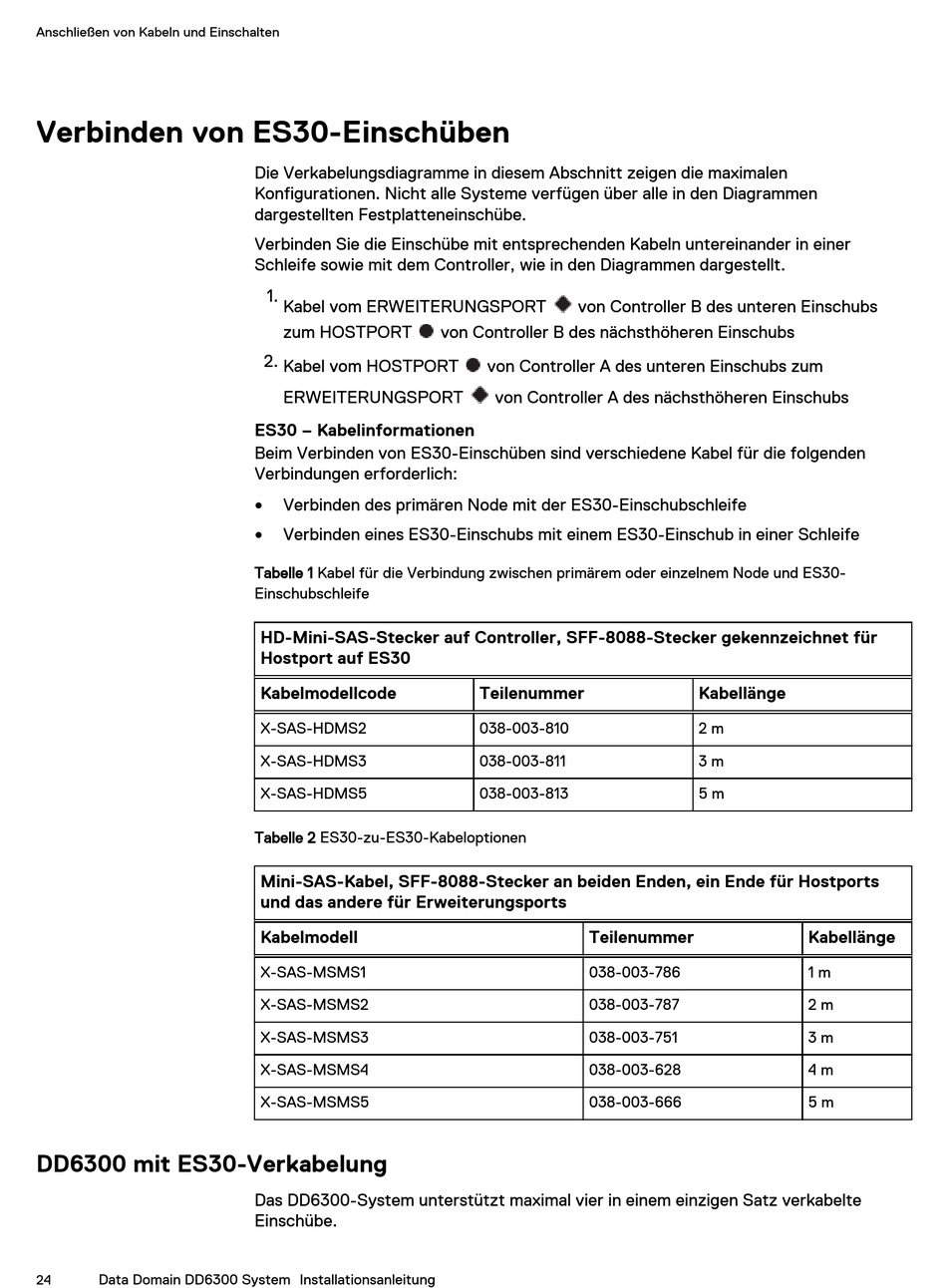

Verbinden von ES30-Einschüben
DD6300 mit ES30-Verkabelung
Data Domain DD6300 System Installationsanleitung
24
Die Verkabelungsdiagramme in diesem Abschnitt zeigen die maximalen
Konfigurationen. Nicht alle Systeme verfügen über alle in den Diagrammen
dargestellten Festplatteneinschübe.
Verbinden Sie die Einschübe mit entsprechenden Kabeln untereinander in einer
Schleife sowie mit dem Controller, wie in den Diagrammen dargestellt.
1.
Kabel vom ERWEITERUNGSPORT
zum HOSTPORT
2. Kabel vom HOSTPORT
ERWEITERUNGSPORT
ES30 – Kabelinformationen
Beim Verbinden von ES30-Einschüben sind verschiedene Kabel für die folgenden
Verbindungen erforderlich:
Verbinden des primären Node mit der ES30-Einschubschleife
l
Verbinden eines ES30-Einschubs mit einem ES30-Einschub in einer Schleife
l
Tabelle 1 Kabel für die Verbindung zwischen primärem oder einzelnem Node und ES30-
Einschubschleife
HD-Mini-SAS-Stecker auf Controller, SFF-8088-Stecker gekennzeichnet für
Hostport auf ES30
Kabelmodellcode
X-SAS-HDMS2
X-SAS-HDMS3
X-SAS-HDMS5
Tabelle 2 ES30-zu-ES30-Kabeloptionen
Mini-SAS-Kabel, SFF-8088-Stecker an beiden Enden, ein Ende für Hostports
und das andere für Erweiterungsports
Kabelmodell
X-SAS-MSMS1
X-SAS-MSMS2
X-SAS-MSMS3
X-SAS-MSMS4
X-SAS-MSMS5
Das DD6300-System unterstützt maximal vier in einem einzigen Satz verkabelte
Einschübe.
von Controller B des unteren Einschubs
von Controller B des nächsthöheren Einschubs
von Controller A des unteren Einschubs zum
von Controller A des nächsthöheren Einschubs
Teilenummer
038-003-810
038-003-811
038-003-813
Teilenummer
038-003-786
038-003-787
038-003-751
038-003-628
038-003-666
Kabellänge
2 m
3 m
5 m
Kabellänge
1 m
2 m
3 m
4 m
5 m
