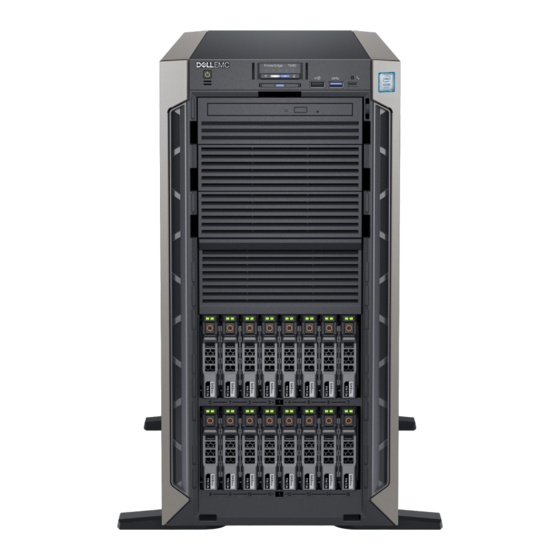

Dell EMC PowerEdge T640
Installations- und Service-Handbuch
Vorschriftenmodell: E47S Series
Vorschriftentyp: E47S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC E47S Serie

Inhaltszusammenfassung für Dell EMC E47S Serie

  • Seite 1 Dell EMC PowerEdge T640 Installations- und Service-Handbuch Vorschriftenmodell: E47S Series Vorschriftentyp: E47S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell PowerEdge T640 - Übersicht........................8 Unterstützte Konfigurationen............................9 Vorderansicht des Systems...............................9 Port-LED-Anzeigen..............................15 iDRAC Direct-LED-Anzeigecodes..........................16 Quick Sync-Anzeigecodes............................17 Systemzustand und die System-ID Anzeigecodes....................17 Rückansicht des Systems..............................19 NIC-Anzeigecodes..............................23 Anzeigecodes des Netzteils............................23 Finden der Service-Tag-Nummer Ihres Systems......................25 2 Dokumentationsangebot..........................27 3 Technische Daten............................
  • Seite 4 Melden Sie sich bei iDRAC an..........................40 Optionen zum Installieren des Betriebssystems......................40 Methoden zum Download von Firmware und Treiber.................... 41 Herunterladen von Treibern und Firmware......................41 5 Vor-Betriebssystem-Verwaltungsanwendungen................... 42 Optionen zum Verwalten der Vor-Betriebssystemanwendungen................42 System-Setup-Programm...............................42 Anzeigen von „System Setup“ (System-Setup)....................43 Details zu „System Setup“...
  • Seite 5 Netzteileinheiten................................86 Hot-Spare-Funktion..............................87 Entfernen des Netzteilplatzhalters...........................87 Einsetzen des Netzteilplatzhalters...........................88 Entfernen einer Netzteileinheit..........................88 Installieren einer Netzteileinheit..........................89 Entfernen eines Gleichstrom-Netzteils........................90 Einbau eines Gleichstromnetzteils..........................91 Anweisungen zur Verkabelung eines Gleichstrom-Netzteils................. 91 Systemabdeckung................................93 Entfernen der Systemabdeckung..........................93 Installieren der Systemabdeckung........................... 94 Kühlgehäuse..................................
  • Seite 6 Erweiterungskartenhalter.............................. 127 Entfernen des Erweiterungskartenhalters......................127 Installieren des Erweiterungskartenhalters......................128 GPU-Kartenhalter (optional)............................129 Entfernen des optionalen GPU-Kartenhalters...................... 129 Installieren des optionalen GPU-Kartenhalters..................... 129 Erweiterungskarten................................ 130 Richtlinien zum Einsetzen von Erweiterungskarten..................... 130 Richtlinien zum Einsetzen von GPU-Karten......................131 Entfernen einer Erweiterungskarte........................132 Installieren einer Erweiterungskarte........................133 Optionale IDSDM- oder vFlash-Karte..........................
  • Seite 7 Einsatzbereich der integrierten Systemdiagnose....................163 Ausführen der integrierten Systemdiagnose vom Start-Manager..............163 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........164 Bedienelemente der Systemdiagnose........................164 8 Jumper und Anschlüsse..........................165 Jumper-Einstellungen auf der Systemplatine......................165 Jumper und Anschlüsse auf der Systemplatine......................166 Deaktivieren vergessener Kennworte..........................

  • Seite 8: Dell Poweredge T640 - Übersicht

    Dell PowerEdge T640 - Übersicht Der Dell PowerEdge T640 ist ein DUal-Sockel 5U-Rack-Server, der maximal Folgendes unterstützt: • Zwei skalierbare Intel Xeon-Prozessoren • Es werden bis zu 24 DIMMs (Unterstützung für DDR4 RDIMM, LR-DIMM) oder 12 NVDIMM-N (ein DIMM-Modul pro Kanal) unterstützt.

  • Seite 9: Unterstützte Konfigurationen

    Unterstützte Konfigurationen Abbildung 1. Unterstützte Konfigurationen des PowerEdge T640 Vorderansicht des Systems Die Abbildung zeigt die Vorderansicht des Systems. Dell PowerEdge T640 - Übersicht...
  • Seite 10 Abbildung 2. Vorderansicht des 18 x 3,5-Zoll-Tower-Systems Dell PowerEdge T640 - Übersicht...
  • Seite 11 Abbildung 3. Vorderansicht des 32 x 2,5-Zoll-Festplatten-Tower-Systems Tabelle 1. Vorderansicht des Tower-Systems Element Anzeige, Taste, Ports und Symbol Beschreibung Steckplätze Gibt an, ob das System ein- oder ausgeschaltet ist. Betätigen Sie den Betriebsschalter Netzschalter, um das NAS-System einzuschalten. ANMERKUNG: Drücken Sie den Betriebsschalter, um ordnungsgemäß...
  • Seite 12 Element Anzeige, Taste, Ports und Symbol Beschreibung Steckplätze NIC, MAC-Adresse usw. verzeichnen können. Wenn Sie sich dafür entschieden haben für sichere Standardeinstellung, dass diese Zugriff auf den iDRAC das Informations-Tag enthält außerdem die iDRAC mit denen Standardkennwort. Systemzustands- und Gibt an, dass sich das System Funktionszustand. Weitere System-ID-Anzeige Informationen finden Sie unter den Systemzustand und die System-ID Anzeigecodes Abschnitt.
  • Seite 13 Abbildung 4. Vorderansicht des 18 x 3,5-Zoll-Rack-Systems Element Anzeige, Taste, Ports und Symbol Beschreibung Steckplätze Gibt an, ob das System ein- oder Betriebsschalter ausgeschaltet ist. Betätigen Sie den Netzschalter, um das NAS- System einzuschalten. ANMERKUNG: Drücken Sie den Betriebsschalter, um ordnungsgemäß herunterzufahren ein ACPI-konformes Betriebssystem.
  • Seite 14 System-ID Anzeigecodes Abschnitt. Zeigt den Status des Systems Status-LED-Anzeigen k. A. an. Weitere Informationen finden Sie im Abschnitt „Diagnoseanzeigen“. iDRAC Quick Sync 2 Wireless- Anzeige, ob der iDRAC Quick Anzeige (optional) Sync 2 WLAN-Option aktiviert ist. Die Quick Sync 2-Funktion ermöglicht die Verwaltung des Systems mit mobilen Geräten.

  • Seite 15: Port-Led-Anzeigen

    Optisches Laufwerk (optional) k. A. Ein optionales SATA-DVD-ROM- Laufwerk oder DVD+/-RW- Laufwerk in Flachbauweise Ermöglichen Ihnen die Festplattenlaufwerk-Schächte Installation von Laufwerken, die auf Ihrem System unterstützt werden. Weitere Informationen zu den Laufwerken finden Sie im Abschnitt zu den technischen Daten. Montagewinkelriegel (2) Zur Befestigung des Systems an einem Rack...

  • Seite 16: Idrac Direct-Led-Anzeigecodes

    Symbol Beschreibung Zustand Fehlerbehebung Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Stromanzeige Die Anzeige blinkt gelb, wenn im Weitere Informationen zu dem jeweiligen Problem finden System ein elektrischer Fehler Sie im Systemereignisprotokoll oder in den aufgetreten ist (z.

  • Seite 17: Quick Sync-Anzeigecodes

    Quick Sync-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf dem der Vorderseite Ihres Systems. Abbildung 6. iDRAC Quick Sync 2-Anzeige Tabelle 4. iDRAC Quick Sync 2 Anzeigen und Beschreibungen Quick Sync-Anzeigecodes Zustand Fehlerbehebung Disabled (Deaktiviert) (Disabled ist Zeigt an, dass der iDRAC Quick Sync 2- Wenn die LED nicht eingeschaltet wird, setzen Sie das Standardeinstellung) Funktion ausgeschaltet ist.
  • Seite 18 Abbildung 7. Systemzustandsanzeige und Systemidentifizierungstaste Tabelle 5. Systemzustandsanzeige und Systemidentifizierungstaste: Anzeigecodes Systemzustand und die System-ID Anzeigecode Zustand Stetig blau Gibt an, dass das System eingeschaltet ist, System ist fehlerfrei, und die System-ID Modus nicht aktiv ist. Drücken Sie die Systemzustand- und System-ID Taste zum System ID mode.

  • Seite 19: Rückansicht Des Systems

    Rückansicht des Systems Abbildung 8. Rückansicht der Tower-Konfiguration Tabelle 6. Rückansicht der Tower-Konfiguration Element Ports, Verkleidungselemente Symbol Beschreibung oder Steckplätze Die Erweiterungssteckplätze PCIe- k. A. ermöglichen den Anschluss von Erweiterungskartensteckplätze PCI-Express- Erweiterungskarten. Weitere Informationen zu den Erweiterungskarten, die auf Ihrem System unterstützt werden, finden Sie in den Dell PowerEdge T640 - Übersicht...
  • Seite 20 Element Ports, Verkleidungselemente Symbol Beschreibung oder Steckplätze Richtlinien für Erweiterungskarten. Systemzustands- und System- Gibt an, dass sich das System ID-Anzeige Funktionszustand. Weitere Informationen finden Sie unter den Systemzustand und die System-ID Anzeigecodes Abschnitt. Ermöglicht das Anschließen VGA-Anschluss eines seriellen Geräts an das System.
  • Seite 21 Element Ports, Verkleidungselemente Symbol Beschreibung oder Steckplätze Netzteileinheit (2) k. A. Weitere Informationen zu den PSU-Konfigurationen finden Sie im Abschnitt zu den technischen Daten. Abbildung 9. Rückansicht der Rack-Konfiguration Tabelle 7. Rückansicht der Rack-Konfiguration Element Ports, Verkleidungselemente Symbol Beschreibung oder Steckplätze Die Erweiterungssteckplätze PCIe- k.
  • Seite 22 Ermöglicht das Anschließen VGA-Anschluss eines seriellen Geräts an das System. Weitere Informationen finden Sie im Abschnitt „Wie Sie Hilfe bekommen“. Ermöglicht das Anschließen Serielle Schnittstelle eines seriellen Geräts an das System. Weitere Informationen finden Sie im Abschnitt „Wie Sie Hilfe bekommen“. Ermöglicht den Remote-Zugriff iDRAC9 Enterprise-Schnittstelle auf iDRAC.

  • Seite 23: Nic-Anzeigecodes

    NIC-Anzeigecodes Jede NIC auf der Rückseite des Systems verfügt über Anzeigen, die Auskunft über den Aktivitäts- und Verbindungsstatus geben. Die Aktivitäts-LED Anzeige zeigt an, ob Data strömen kann über die NIC-und die Verbindung LED-Anzeige weist darauf hin, dass die Geschwindigkeit des verbundenen Netzwerk. Abbildung 10.
  • Seite 24 Abbildung 11. Statusanzeige des Wechselstrom-Netzteils Statusanzeige beim Wechselstrom-Netzteil/Griff Tabelle 9. Statusanzeige beim Wechselstrom-Netzteil/Griff Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Nicht leuchtet Die Stromversorgung ist nicht mit dem Netzteil verbunden ist.

  • Seite 25: Finden Der Service-Tag-Nummer Ihres Systems

    Abbildung 12. Statusanzeige beim Gleichstrom-Netzteil Statusanzeige beim Gleichstrom-Netzteil Tabelle 10. Statusanzeige beim Gleichstrom-Netzteil Betriebsanzeigecodes Zustand Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Nicht leuchtet Die Stromversorgung ist nicht mit dem Netzteil verbunden ist.
  • Seite 26 Enterprise Service-Tag -Nummer (EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support- Anrufe an den richtigen Mitarbeiter weiterleiten. Abbildung 13. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Informations-Tag (Draufsicht) Informations-Tag (Rückseite) OpenManage Mobile (OMM) Etikett iDRAC6-MAC-Adresse und iDRAC sicheres Kennwort Etikett Service-Tag Dell PowerEdge T640 - Übersicht...

  • Seite 27: Dokumentationsangebot

    Dokumentationsangebot In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. Tabelle 11. Zusätzliche Dokumentationsressourcen für Ihr System Task Dokument Speicherort Weitere Informationen über das Einsetzen des Einrichten Ihres Systems Dell.com/poweredgemanuals Systems in ein Rack und das Befestigen finden Sie in der mit der Rack-Lösung bereitgestellten Rack- Dokumentation.
  • Seite 28 Benutzerhandbuch Dell OpenManage Essentials User’s Guide. Weitere Informationen über das Installieren und Dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Eine Erläuterung der Funktionen von Dell Lifecycle Dell.com/idracmanuals Controller (LCC) finden Sie im zugehörigen Benutzerhandbuch für Dell Lifecycle Controller.

  • Seite 29: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gehäusegewicht • Prozessor – Technische Daten • PSU – Technische Daten • Technische Daten der Systembatterie • Erweiterungsbus – Technische Daten •...

  • Seite 30: Gehäuseabmessungen

    Gehäuseabmessungen Abbildung 14. Details zu den Abmessungen des T640-Systems Tabelle 12. Die Abmessungen des T640-Systems Za (mit Blende) 304,5 mm 217,9 mm (8,57 434,5 mm 443,5 mm 471,5 mm 15 mm (0,59 659,9 mm 692,8 mm (11,98 Zoll) Zoll) (17,10 Zoll) (17,46 Zoll) (18,56 Zoll) Zoll)

  • Seite 31: Gehäusegewicht

    Gehäusegewicht Tabelle 13. Gehäusegewicht System- Maximalgewicht (mit allen Festplatten- /SSD-Laufwerken) 2,5-Zoll x 32 42,36 kg (93,38 lb) 3,5-Zoll x 18 49,65 kg (109,45 lb) Prozessor – Technische Daten Das PowerEdge T640-System unterstützt bis zu zwei skalierbare Intel Xeon-Prozessoren (Xeon Scalable). PSU –...

  • Seite 32: Technische Daten Der Systembatterie

    ANMERKUNG: Falls ein System mit einem 2000 W Wechselstrom-Netzteil an der Untergrenze von 100-120 V arbeitet, liegt die Strombelastung pro Netzteil bei bis zu 1000 W. ANMERKUNG: Falls ein System mit einem 1600 W Wechselstrom-Netzteil an der Untergrenze von 100-120 V arbeitet, liegt die Strombelastung pro Netzteil bei bis zu 800 W.

  • Seite 33: Speicher-Controller - Technische Daten

    Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ DIMM-Rank Kapazität RAM (Minimum) RAM (Maximum) RAM (Minimum) RAM (Maximum) Zweifach 32 GB 32 GB 384 GB 64 GB 768 GB RDIMM: 192 GB RDIMM: 384 GB NVDIMM- Nicht mit einem Nicht mit einem 16 GB NVDIMM-N: 16 NVDIMM-N: 192 GB Prozessor unterstützt...

  • Seite 34: Ports Und Anschlüsse - Technische Daten

    Ports und Anschlüsse - Technische Daten USB-Ports Das T640-System unterstützt: • USB 2.0-konforme Anschlüsse und USB 3.0-konforme Anschlüsse auf der Vorder- und Rückseite • Interner USB 3.0-konformer Anschluss Die folgende Tabelle enthält die technischen USB-Daten: Tabelle 17. USB – Technische Daten System- Frontblende Rückseite...

  • Seite 35: Grafik - Technische Daten

    Die IDSDM/vFlash-Karte befindet sich auf der Rückseite des Systems in einem Dell-eigenen Steckplatz. Die IDSDM/vFlash-Karte unterstützt drei Micro-SD-Karten (zwei Karten für IDSDM und eine Karte für vFlash). Die Speicherkapazität der Micro SD-Karten für IDSDM beträgt 16/32/64 GB, während die Speicherkapazität der microSD-Karten für vFlash 16 GB beträgt. ANMERKUNG: Das IDSDM unterstützt nur microSD-Karten.
  • Seite 36 Tabelle 20. Relative Luftfeuchtigkeit – Technische Daten Relative Luftfeuchtigkeit Technische Daten Speicher 5 % bis 95 % relative Luftfeuchtigkeit (RL) bei einem max. Taupunkt von 33 °C (91 °F). Die Atmosphäre muss jederzeit nicht kondensierend sein. Während des Betriebs 10 % bis 80 % relative Luftfeuchtigkeit bei einem maximalem Taupunkt von 29°C (84,2°F).

  • Seite 37: Standardbetriebstemperatur

    Standardbetriebstemperatur Tabelle 25. Technische Daten für Standardbetriebstemperatur Standardbetriebstemperatur Technische Daten Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß) 10 °C bis 35 °C (50 °F bis 95 °F) ohne direkte Sonneneinstrahlung auf die Geräte. Erweiterte Betriebstemperatur Tabelle 26. Erweiterte Betriebstemperatur – Technische Daten Erweiterte Betriebstemperatur Technische Daten Dauerbetrieb...

  • Seite 38: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    ANMERKUNG: Ausfall eines Netzteils wird nicht unterstützt. • NVDIMM-Ns werden nicht unterstützt. • GPUs werden nicht unterstützt. • Bandsicherungslaufwerke werden nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt (Kühlungsstufe = 7 oder höher).

  • Seite 39: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Anfängliche Systemeinrichtung und Erstkonfiguration Einrichten Ihres Systems Führen Sie die folgenden Schritte aus, um das System einzurichten: Auspacken des Systems Installieren Sie das System im Rack. Weitere Informationen zum Einsetzen des Systems in das Rack finden Sie im Schieneninstallationshandbuch unter Dell.com/poweredgemanuals. Verbinden Sie die Peripheriegeräte mit dem System.

  • Seite 40: Melden Sie Sich Bei Idrac An

    Schnittstellen Dokument/Abschnitt Dell Lifecycle Siehe Dell Lifecycle Controller User’s Guide (Dell Lifecycle Controller-Benutzerhandbuch) unter Dell.com/ Controller idracmanuals CMC- Siehe Benutzerhandbuch zu Dell Chassis Management Controller-Firmware unter Dell.com/cmcmanuals Webschnittstelle Gehäuse- oder Lesen Sie den Abschnitt unter „LCD-Bildschirm“ Server-LCD- Bedienfeld iDRAC Direct und Siehe Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Quick Sync 2 Access Controller) unter...

  • Seite 41: Methoden Zum Download Von Firmware Und Treiber

    Ressourcen Speicherort Unterstützte Betriebssysteme auf Dell PowerEdge-Systemen Dell.com/ossupport Installations- und Anleitungsvideos für unterstützte Unterstützte Betriebssysteme für Dell PowerEdge-Systeme Betriebssysteme auf Dell PowerEdge-Systemen Methoden zum Download von Firmware und Treiber Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen: Tabelle 30.

  • Seite 42: Vor-Betriebssystem-Verwaltungsanwendungen

    Vor-Betriebssystem-Verwaltungsanwendungen Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: •...

  • Seite 43: Anzeigen Von „System Setup" (System-Setup)

    Anzeigen von „System Setup“ (System-Setup) Führen Sie folgende Schritte durch, um den Bildschirm System Setup (System-Setup) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System...

  • Seite 44: Details Zu "System Bios Settings" (System-Bios-Einstellungen)

    Verwandte Links Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Boot Settings (Starteinstellungen) Network Settings (Netzwerkeinstellungen) Systeminformationen Speichereinstellungen Prozessoreinstellungen SATA-Einstellungen Integrierte Geräte Serielle Kommunikation Systemprofileinstellungen Verschiedene Einstellungen Dienstprogramm für die iDRAC-Einstellungen Device Settings (Geräteeinstellungen) Systemsicherheit Anzeigen von „System BIOS“ (System-BIOS) Anzeigen von „System BIOS“ (System-BIOS) Führen Sie die folgenden Schritte aus, um den Bildschirm System BIOS (System-BIOS) anzuzeigen: Schalten Sie das System ein oder starten Sie es erneut.

  • Seite 45: Anzeigen Von Systeminformationen

    Option Beschreibung Network Settings Legt die Optionen zum Verwalten der UEFI Network Settings (Netzwerkeinstellungen) und Boot Protokolle. (Netzwerkeinstellu Legacy Netzwerkeinstellungen verwaltet werden von der Geräteeinstellungen Menü. ngen) Integrierte Geräte Gibt Optionen zur Verwaltung der Controller und Ports von integrierten Geräten an und legt die dazugehörigen Funktionen und Optionen fest.

  • Seite 46: Anzeigen Der "Memory Settings" (Speichereinstellungen)

    Option Beschreibung System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version System-Service- Gibt die Service-Tag-Nummer des System an. Tag-Nummer Systemhersteller Gibt den Namen des Herstellers des System an. Systemhersteller- Gibt die Kontaktinformationen des Herstellers des System an. Kontaktinformation System-CPLD- Gibt die aktuelle Version der Firmware des komplexen, programmierbaren Logikgeräts (CPLD-Firmware) für System Version...

  • Seite 47: Prozessoreinstellungen

    Option Beschreibung Systemspeichertest Gibt an, ob während des Systemstarts Systemspeichertests ausgeführt werden. Die Optionen lauten Enabled (Aktiviert) und Disabled (Deaktiviert). In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Speicher- Gibt den Speicherbetriebsmodus an. Folgende Optionen sind verfügbar: Optimierter Modus, Single-Rank -Spare Betriebsmodus Mode (Redundanz), Multi Rank Spare Mode (Redundanz), Mirror Mode, und Dell Fehlerresistenzmodus.
  • Seite 48 Option Beschreibung Logischer Ermöglicht das Aktivieren oder Deaktivieren logischer Prozessoren und das Anzeigen der Anzahl logischer Prozessor Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an.

  • Seite 49: Sata-Einstellungen

    Option Beschreibung Option Beschreibung Level 2 Cache Gibt die Gesamtgröße des L2-Caches an. (Level 2-Cache) Level 3 Cache Gibt die Gesamtgröße des L3-Caches an. (Level 3-Cache) Anzahl der Kerne Gibt die Anzahl der aktivierten Kerne je Prozessor an. SATA-Einstellungen Mit dem Bildschirm SATA Settings (SATA-Einstellungen) können Sie die SATA-Einstellungen von SATA-Geräten ansehen und RAID auf Ihrem System aktivieren.
  • Seite 50 Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert. Port B (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.
  • Seite 51 Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert. Port F (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA- Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.

  • Seite 52: Anzeigen Von "Nvme Settings" (Sata-Einstellungen)

    Anzeigen von „NVMe Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm NVMe-Einstellungen anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.

  • Seite 53: Details Zu "Boot Settings" (Starteinstellungen)

    Details zu „Boot Settings“ (Starteinstellungen) Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. (Startmodus) VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde.

  • Seite 54: Ändern Der Startreihenfolge

    ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten.

  • Seite 55: Uefi-Iscsi-Einstellungen

    Option Beschreibung PXE-Gerät n- Ermöglicht die Steuerung der PXE-Gerätekonfiguration. Einstellungen(n = 1 bis 4) HTTP Device n Aktiviert oder deaktiviert das Gerät. Wenn diese Option auf Enabled (aktiviert) gesetzt ist, ein UEFI-HTTP- (PXE-Gerät n) (n = 1 Startoption ist für das Gerät erstellt. bis 4) HTTP Device n Ermöglicht die Steuerung der PXE-Gerätekonfiguration.

  • Seite 56: Anzeigen Von "Integrated Devices" (Integrierte Geräte)

    Integrierte Geräte Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich des Grafikcontrollers, integrierter RAID-Controller und der USB-Anschlüsse. Anzeigen von „Integrated Devices“ (Integrierte Geräte) Führen Sie zum Anzeigen der Integrated Devices (Integrierte Geräte) folgende Schritte durch: Schalten Sie das System ein oder starten Sie es neu.
  • Seite 57 Option Beschreibung Integrierter Aktiviert oder deaktiviert die Verwendung von integrierten Video-Controller als primäre Anzeige. Bei der Einstellung Grafikcontroller Aktiviert, den integrierten Video-Controller als primäres angezeigt, auch wenn Add-In -Grafikkarten installiert sind. Bei der Einstellung Disabled, eine Add-in-Grafikkarte wird als primäre Anzeige verwendet. BIOS die Ausgabe zeigt für das primäre Add-in Video- und den integrierten Video-Controller während des Einschalt-Selbsttests (POST) und Pre-boot Umgebung.

  • Seite 58: Anzeigen Von "Serial Communication" (Serielle Kommunikation)

    Option Beschreibung Tabelle 31. Steckplatz-Verzweigung Option Beschreibung x16-, X4-, X8-, x4 x4 x8- oder x8 x4 x4-Verzweigung Verzweigung Steckplatz 1 x4 (nur Anzeige) Verzweigung Steckplatz 2 Verzweigung Steckplatz 3 x16-, X4-, X8-, x4 x4 x8- oder x8 x4 x4-Verzweigung Verzweigung Steckplatz 4 x4- oder x8-Verzweigung x4 (nur Anzeige) Verzweigung Steckplatz 5...

  • Seite 59: Systemprofileinstellungen

    Option Beschreibung Adresse der Ermöglicht das Festlegen der Anschlussadresse für serielle Geräte. Diese Option ist auf Serielles Gerät1 =COM2, seriellen Serielles Gerät 2 =COM1 standardmäßig. Schnittstelle ANMERKUNG: Sie können für die SOL-(Seriell über LAN-)Funktion nur Serial Device 2 (Serielles Gerät 2) verwenden.

  • Seite 60: Details Zu "System Profile Settings" (Systemprofileinstellungen)

    Details zu „System Profile Settings“ (Systemprofileinstellungen) Die Details zum Bildschirm System Profile Settings (Systemprofileinstellungen) werden nachfolgend erläutert: Option Beschreibung Systemprofil Richtet das Systemkennwort ein. Wenn die Option System Profile (Systemprofil) auf einen anderen Modus als Custom (Benutzerdefiniert) gesetzt wird, legt das BIOS automatisch die restlichen Optionen fest. Um die restlichen Optionen ändern zu können, wird der Modus auf Anzeige gesetzt Benutzerdefinierte.Diese Option ist auf Performance Per Watt Optimized (DAPC) standardmäßig.

  • Seite 61: Systemsicherheit

    Option Beschreibung ANMERKUNG: Diese Option kann nur deaktiviert werden, wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Disabled (Deaktiviert) gesetzt ist. ANMERKUNG: Wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Enabled (Aktiviert) gesetzt ist, haben Änderungen der Monitor-/Mwait-Einstellung keine Auswirkungen auf die Systemleistung oder -Performance.
  • Seite 62 Option Beschreibung Intel TXT können nur geändert werden, wenn das Feld TPM Status (TPM-Status) auf On with Pre-boot Measurements (Aktiviert mit Maßnahmen vor dem Start) oder On without Pre-boot Measurements (Aktiviert ohne Maßnahmen vor dem Start) gesetzt ist. TPM-Informationen Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt.

  • Seite 63: Erstellen Eines System- Und Setup-Kennworts

    Option Beschreibung Optionen Beschreibung Audit Modus Im Prüfmodus, PK ist nicht vorhanden. Das BIOS nicht authentifiziert programmatischer Aktualisierungen der Richtlinie Objekte und Übergängen zwischen den Modi. Audit Modus eignet sich für programmgesteuert zur Festlegung einer arbeiten Satz von Richtlinie Objekte. BIOS führt die Signaturüberprüfung auf Pre-boot Images und Protokolle Ergebnisse in der Abbildung Ausführung Informationen Tabelle, wobei führt die Images unabhängig davon, ob sie bestanden oder Durchgefallen Verifikation.

  • Seite 64: Verwendung Von System- Kennwort Zum Schutz Ihres System

    Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK. Drücken Sie <Esc>, um zum System-BIOS-Bildschirm zurückzukehren. Drücken Sie erneut „Esc“. In einer Meldung werden Sie aufgefordert, die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird. Verwendung von System- Kennwort zum Schutz Ihres System Info über diese Aufgabe Wenn ein Setup-Kennwort zugeordnet wurde, wird das Setup-Kennwort als alternatives Kennwort des System vom System zugelassen.

  • Seite 65: Betrieb Mit Aktiviertem Setup-Kennwort

    Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Kennwort eingegeben ist, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...

  • Seite 66: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)

    Option Beschreibung • BOSS PC Ie-Karten (Interne M. 2 Laufwerke) • USB intern ANMERKUNG: RAID-Konfigurationen und NVMe Karten nicht sind als BIOS verfügt nicht über die Fähigkeit zur Unterscheidung zwischen einzelne Laufwerke in diesen Konfigurationen. Redundante ANMERKUNG: Diese Option wird deaktiviert, wenn die NIC-Auswahl auf Dediziert gesetzt wird. Betriebssystemzust Bei der Einstellung Sichtbar wird die Backup-Festplatte in der Startliste und im Betriebssystem angezeigt.

  • Seite 67: Dienstprogramm Für Die Idrac-Einstellungen

    Option Beschreibung ANMERKUNG: Diese Option gilt nicht für Tastaturen mit 84 Tasten. Bei Fehler F1/F2- Aktiviert (Standardeinstellung) oder deaktiviert die F1/F2-Eingabeaufforderung bei einem Fehler. In der Eingabeaufforderun Standardeinstellung ist diese Option auf Enabled (Aktiviert). Die F1/F2-Eingabeaufforderung umfasst auch Tastaturfehler. Load Legacy Video Hiermit können Sie festlegen, ob das System-BIOS die Legacy-Video (INT 10H)-Option ROM vom Video-Controller Option ROM lädt.

  • Seite 68: Start-Manager

    ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers. Weitere Informationen über das Einrichten des Dell Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter Dell.com/idracmanuals. Verwandte Links Dell Lifecycle Controller Start-Manager...

  • Seite 69: Einmaliges Bios-Startmenü

    Menüelement Beschreibung System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. (Systemdienstprogr amme) Verwandte Links Start-Manager Anzeigen des Boot Manager (Start-Managers) Einmaliges BIOS-Startmenü Das einmalige BIOS-Startmenü ermöglicht Ihnen die Auswahl eines Startgeräts. Verwandte Links Start-Manager System Utilities (Systemdienstprogramme) Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: •...

  • Seite 70: Installieren Und Entfernen Von System-Komponenten

    Installieren und Entfernen von System- Komponenten Sicherheitshinweise WARNUNG: Beim Anheben des System sollten Sie sich stets von anderen helfen lassen. Um Verletzungen zu vermeiden, sollten Sie nicht versuchen, das System allein zu bewegen. WARNUNG: Das Öffnen und Entfernen der Systemabdeckung bei eingeschaltetem System birgt die Gefahr eines elektrischen Schlags.

  • Seite 71: Optionale Frontverkleidung

    Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie die angeschlossenen Peripheriegeräte und anschließend das System ein. Optionale Frontverkleidung Die Frontverkleidung ist an der Vorderseite des Systems befestigt, um unberechtigten Zugriff auf die Peripheriegeräte des Systems zu verhindern.

  • Seite 72: Systemstandfüße

    Drücken Sie auf den Entriegelungsriegel, und schieben Sie die Blende in Richtung des Systems, bis sie einrastet. Verriegeln Sie die Blende mithilfe des Schlüssels. Abbildung 16. Installieren der Frontverkleidung Systemstandfüße Die Standfüße verleihen dem System im Tower-Modus die nötige Stabilität. Entfernen der Standfüße Voraussetzungen ANMERKUNG:...

  • Seite 73: Installieren Der Standfüße

    Abbildung 17. Entfernen der Standfüße Nächster Schritt Installieren Sie gegebenenfalls die Standfüße oder die Gleitrollenbaugruppe. Verwandte Links Installieren der Standfüße Installieren von Gleitrollen Installieren der Standfüße Voraussetzungen VORSICHT: Installieren Sie die Standfüße an Stand-Alone-Tower-Systemen, um einen stabilen Stand zu gewährleisten. Systeme ohne festen Stand können umkippen.

  • Seite 74: Gleitrollen (Optional)

    Abbildung 18. Installieren der Standfüße Nächste Schritte Stellen Sie das System aufrecht auf eine ebene, stabile Fläche und drehen Sie die Standfüße nach außen. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Gleitrollen (optional) Gleitrollen bieten dem System Mobilität im Tower-Modus.

  • Seite 75: Installieren Von Gleitrollen

    Abbildung 19. Entfernen von Gleitrollen Nächster Schritt Installieren Sie die Gleitrollen oder die Standfüße, je nach Ausstattung. Verwandte Links Installieren der Standfüße Installieren von Gleitrollen Installieren von Gleitrollen Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Legen Sie das System auf einer stabilen, ebenen Fläche auf die Seite. Entfernen Sie gegebenenfalls die Standfüße des Systems.

  • Seite 76: Laufwerke

    Abbildung 20. Installieren von Gleitrollen Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Entfernen von Gleitrollen Laufwerke Laufwerke werden in Hotswap-fähigen Laufwerkträgern geliefert, die in die Laufwerksschächte passen. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.

  • Seite 77: Einsetzen Eines Laufwerkplatzhalters

    VORSICHT: Um eine ordnungsgemäße Systemkühlung zu gewährleisten, muss in jedem leeren Laufwerksteckplatz ein Laufwerkplatzhalter installiert werden. VORSICHT: Eine Kombination mit Platzhaltern für PowerEdge-Server früherer Generationen ist nicht zulässig. Schritt Drücken Sie die Entriegelungstaste und ziehen Sie den Laufwerkplatzhalter aus dem Laufwerksteckplatz. Abbildung 21.

  • Seite 78: Entfernen Eines Laufwerksträgers

    Abbildung 22. Einsetzen eines Laufwerkplatzhalters Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Installieren der Frontverkleidung Entfernen eines Laufwerksträgers Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.

  • Seite 79: Installieren Eines Laufwerksträgers

    Abbildung 23. Entfernen eines Laufwerksträgers Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren Sie einen Laufwerkträger. Wenn Sie das Laufwerk nicht sofort austauschen, setzen Sie einen Laufwerksplatzhalter in den leeren Festplattenschacht ein, um die ordnungsgemäße Kühlung des Systems zu gewährleisten.

  • Seite 80: Entfernen Des Laufwerks Aus Dem Laufwerksträger

    Entfernen Sie gegebenenfalls den Laufwerksplatzhalter. Schritte Drücken Sie auf die Entriegelungstaste auf der Vorderseite des Laufwerksträgers, um den Verriegelungsbügel zu öffnen. Schieben Sie den Laufwerksträger in den Laufwerkssteckplatz, bis der Träger in der Rückwandplatine einrastet. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 24.

  • Seite 81: Installieren Eines Laufwerks In Einen Laufwerkträger

    Abbildung 25. Entfernen des Laufwerks aus dem Laufwerksträger Nächster Schritt Setzen Sie das Laufwerk gegebenenfalls in den Laufwerksträger ein. Installieren eines Laufwerks in einen Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: Das Kombinieren von Festplattenträger aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. ANMERKUNG: Stellen Sie beim Installieren eines Laufwerks in den Laufwerkträger sicher, dass Sie die Schrauben auf höchstens 4 in-lbs festziehen.

  • Seite 82: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Abbildung 26. Installieren eines Laufwerks in einen Laufwerkträger Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerksadapter Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Entfernen Sie das 3,5-Zoll-Laufwerksadapter aus dem 3,5-Zoll-Laufwerksträger. ANMERKUNG: Ein 2,5-Zoll-Laufwerk wird in einem 3,5-Zoll-Laufwerksadapter installiert, der dann in den 3,5-Zoll- Laufwerksträger eingesetzt wird.

  • Seite 83: Einsetzen Eines 2,5-Zoll-Laufwerks In Einen 3,5-Zoll-Laufwerkadapter

    Abbildung 27. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter Nächster Schritt Setzen Sie ein 2,5-Zoll-Laufwerk in einen 3,5-Zoll-Laufwerskadapter ein. Verwandte Links Entfernen des 3,5-Zoll-Laufwerksadapters aus dem 3,5-Zoll-Laufwerksträger Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerkadapter Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll- Laufwerkadapter Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

  • Seite 84: Entfernen Des 3,5-Zoll-Laufwerksadapters Aus Dem 3,5-Zoll-Laufwerksträger

    Abbildung 28. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerkadapter Entfernen des 3,5-Zoll-Laufwerksadapters aus dem 3,5-Zoll- Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Entfernen Sie den 3,5-Zoll-Laufwerksträger aus dem System. Schritte Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Schienen am Laufwerksträger. Heben Sie den 3,5-Zoll-Laufwerksadapter aus dem 3,5-Zoll-Laufwerksträger heraus.

  • Seite 85: Einsetzen Eines 3,5-Zoll-Laufwerkadapters In Den 3,5-Zoll-Laufwerksträger

    Abbildung 29. Entfernen des 3,5-Zoll-Laufwerksadapters aus dem 3,5-Zoll-Laufwerksträger Nächster Schritt Setzen Sie den 3,5- Zoll-Laufwerksträger ein oder setzen Sie stattdessen den 3,5-Zoll-Laufwerksadapter in den 3,5-Zoll-Laufwerksträger ein. Verwandte Links Entfernen der Frontverkleidung Entfernen eines Laufwerksträgers Installieren eines Laufwerksträgers Einsetzen eines 3,5-Zoll-Laufwerkadapters in den 3,5-Zoll-Laufwerksträger Einsetzen eines 3,5-Zoll-Laufwerkadapters in den 3,5-Zoll- Laufwerksträger Voraussetzungen...

  • Seite 86: Netzteileinheiten

    Abbildung 30. Einsetzen eines 3,5-Zoll-Laufwerkadapters in den 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie den 3,5-Zoll-Laufwerksträger in das System ein. Bringen Sie gegebenenfalls die Frontverkleidung an. Verwandte Links Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerkadapter Installieren eines Laufwerksträgers Installieren der Frontverkleidung Netzteileinheiten Ihr System unterstützt eine der folgenden Konfigurationen: •...

  • Seite 87: Hot-Spare-Funktion

    Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert. Wenn die Hot-Spare-Funktion aktiviert ist, wird eines der redundanten Netzteile in den Ruhemodus geschaltet. Das aktive Netzteil unterstützt 100 % der Last und arbeitet daher mit höherer Effizienz. Das Netzteil im Ruhezustand überwacht die Ausgangsspannung des aktiven Netzteils.

  • Seite 88: Einsetzen Des Netzteilplatzhalters

    Einsetzen des Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Installieren Sie den Netzteilplatzhalter nur im zweiten Netzteilschacht. Schritt Richten Sie den Netzteilplatzhalter am Netzteilschacht aus, und schieben Sie ihn in das Gehäuse, bis er hörbar einrastet. Abbildung 32. Einsetzen des Netzteilplatzhalters Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres...

  • Seite 89: Installieren Einer Netzteileinheit

    Abbildung 33. Entfernen einer Netzteileinheit Nächster Schritt Installieren Sie das Netzteil . Verwandte Links Installieren einer Netzteileinheit Installieren einer Netzteileinheit Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile vom gleichen Typ sind und die maximale Ausgangsleistung identisch ist.

  • Seite 90: Entfernen Eines Gleichstrom-Netzteils

    Abbildung 34. Installieren einer Netzteileinheit Nächster Schritt Schließen Sie das Netzkabel an das Netzteil und an eine Steckdose an. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band. ANMERKUNG: Wenn Sie ein neues Netzteil einbauen bzw. bei laufendem Betrieb austauschen oder hinzufügen, lassen Sie dem System einige Sekunden Zeit, um das Netzteil zu erkennen und seinen Status zu ermitteln.

  • Seite 91: Einbau Eines Gleichstromnetzteils

    Einbau eines Gleichstromnetzteils Voraussetzungen WARNUNG: Bei Geräten, die –(48–60) V-Gleichstrom-Netzteile verwenden, muss ein qualifizierter Elektriker alle Verbindungen zum Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen.

  • Seite 92: Eingangsanforderungen

    Eingangsanforderungen • Netzspannung: –(48–60) V Gleichstrom • Stromverbrauch: 32 A (maximal) Inhalt des Kits • Dell-Teilenummer 6RYJ9 Klemmenblock oder gleichwertiges Produkt (1) • Mutter 6-32 mit Sicherungsscheibe (1) Erforderliche Werkzeuge Abisolierzangen, mit denen Isolierung der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).

  • Seite 93: Systemabdeckung

    WARNUNG: Durch das Vertauschen der Polung beim Anschluss der Gleichstromkabel kann das Netzteil oder das System dauerhaft beschädigt werden. Führen Sie die Kupferenden in die Gegenstecker ein, und ziehen Sie die unverlierbaren Schrauben an der Oberseite des Gegensteckers mit einem Kreuzschlitzschraubendreher Nr. 2 fest. WARNUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird.

  • Seite 94: Installieren Der Systemabdeckung

    Nächster Schritt Bringen Sie die Systemabdeckung an. Verwandte Links Entfernen der Frontverkleidung Installieren der Systemabdeckung Installieren der Systemabdeckung Voraussetzung ANMERKUNG: Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.

  • Seite 95: Installieren Der Optionalen Gpu-Kühlgehäuse

    Abbildung 36. Entfernen der optionalen GPU-Kühlgehäuse Nächster Schritt Installieren Sie die optionalen GPU-Kühlgehäuse. Verwandte Links Installieren der optionalen GPU-Kühlgehäuse Installieren der optionalen GPU-Kühlgehäuse Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Halterungen am GPU-Kühlgehäuse an den Aussparungen am Gehäuse aus. Senken Sie das GPU-Kühlgehäuse ins Gehäuse ab, bis es fest eingesteckt ist.

  • Seite 96: Entfernen Des Kühlgehäuses

    Abbildung 37. Installieren der optionalen GPU-Kühlgehäuse Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des System und zu Datenverlust führt.

  • Seite 97: Installieren Des Kühlgehäuses

    Abbildung 38. Entfernen des Kühlgehäuses Nächster Schritt Installieren Sie das Kühlgehäuse. Verwandte Links Entfernen eines Kühlungslüfters Installieren des Kühlgehäuses Installieren des Kühlgehäuses Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Verlegen Sie die Kabel nach Bedarf im Inneren des Systems entlang der Gehäusewand und befestigen Sie die Kabel mit der Kabelhalteklammer.

  • Seite 98: Lüfter

    Abbildung 39. Installieren des Kühlgehäuses Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Lüfter Die Kühlungslüfter sind im System integriert, um die erzeugte Wärme abzuleiten, die beim ordnungsgemäßen Betrieb des Systems entsteht. Diese Lüfter kühlen die Prozessoren, die Erweiterungskarten und die Speichermodule.

  • Seite 99: Einsetzen Eines Kühlungslüfters

    Abbildung 40. Entfernen eines Kühlungslüfters Nächster Schritt Installieren Sie gegebenenfalls den Kühlungslüfter. Verwandte Links Einsetzen eines Kühlungslüfters Einsetzen eines Kühlungslüfters Die Vorgehensweise für den Einbau eines Standard- und eines Hochleistungslüfters ist identisch. Voraussetzungen WARNUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus.

  • Seite 100: Entfernen Des Rechten Externen Lüfters

    Abbildung 41. Einsetzen eines Kühlungslüfters Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des rechten externen Lüfters Voraussetzungen WARNUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus.

  • Seite 101: Installieren Des Rechten Externen Lüfters

    Abbildung 42. Entfernen des rechten externen Lüfters Nächster Schritt Installieren Sie den rechten externen Lüfter. Verwandte Links Entfernen der optionalen GPU-Kühlgehäuse Entfernen des Kühlgehäuses Installieren des rechten externen Lüfters Installieren des rechten externen Lüfters Voraussetzung ANMERKUNG: Das Verfahren zum Installieren des linken externen Lüfters erfolgt auf ähnliche Weise wie das Installieren des rechten hinteren Lüfters.

  • Seite 102: Lüfterbaugruppe

    Abbildung 43. Installieren des rechten externen Lüfters Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die GPU-Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren des Kühlgehäuses Installieren der optionalen GPU-Kühlgehäuse Lüfterbaugruppe Die Lüfterbaugruppe sorgt dafür, dass die Hauptkomponenten des Servers wie Prozessoren, Laufwerke und Speicher über eine ausreichende Luftzirkulation verfügen, um sie kühl zu halten.

  • Seite 103: Installieren Der Lüfterbaugruppe

    Abbildung 44. Entfernen der Lüfterbaugruppe Nächster Schritt Bauen Sie die Lüfterbaugruppe ein. Verwandte Links Installieren der Lüfterbaugruppe Installieren der Lüfterbaugruppe Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im Inneren des Systems korrekt anzubringen und mit der Kabelklammer zu sichern, bevor die Lüfterbaugruppe installieren.

  • Seite 104: Flexbay-Schächte

    Abbildung 45. Installieren der Lüfterbaugruppe Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. FlexBay-Schächte Der Flex Bay-Schacht des Systems unterstützt 16 x 2,5-Zoll SAS- oder SATA-Laufwerke oder 8 x NVMe-2,5-Zoll-Laufwerke. Entfernen eines NVMe-Laufwerkschachts oder Flex Bay- Schachts Voraussetzungen ANMERKUNG:...

  • Seite 105: Installieren Eines Nvme-Laufwerkschachts Oder Flex Bay-Schachts

    Abbildung 46. Entfernen eines NVMe-Laufwerkschachts oder Flex Bay-Schachts Nächster Schritt Installieren Sie den NVMe-Laufwerkschacht. Verwandte Links Entfernen einer Festplattenrückwandplatine Installieren eines NVMe-Laufwerkschachts oder Flex Bay-Schachts Installieren eines NVMe-Laufwerkschachts oder Flex Bay- Schachts Voraussetzung ANMERKUNG: Das Verfahren zum Installieren des Flex Bay-Schachts ist identisch zum Installieren des NVMe- Laufwerkschachts.

  • Seite 106: Optische Laufwerke Und Bandlaufwerke

    Abbildung 47. Installieren eines NVMe-Laufwerkschachts oder Flex Bay-Schachts Nächste Schritte Installieren Sie die Rückwandplatine am NVMe-Laufwerkschacht oder Flex Bay-Schacht. Schließen Sie das optische Laufwerk in Flachbauweise und die Rückwandkabel an. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 107: Entfernen Des Platzhalters Für Optische Laufwerke Oder Bandlaufwerke

    Entfernen des Platzhalters für optische Laufwerke oder Bandlaufwerke Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte Drücken Sie den Entriegelungsriegel nach unten, um den Laufwerkplatzhalter zu entriegeln und zu entfernen. Drücken Sie den Laufwerkplatzhalter aus dem Laufwerkschacht.

  • Seite 108: Installieren Des Platzhalters Für Optische Laufwerke Oder Bandlaufwerke

    Installieren des Platzhalters für optische Laufwerke oder Bandlaufwerke Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte Richten Sie die Führung am Laufwerkplatzhalter am Steckplatz im Laufwerkschacht aus. Schieben Sie das Laufwerk in den Schacht, bis die Verriegelung einrastet. Abbildung 49.

  • Seite 109: Installieren Des Optischen Laufwerks Oder Des Bandlaufwerks

    Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte Trennen Sie das Stromkabel und das Datenkabel von der Rückseite des Laufwerks. ANMERKUNG: Merken Sie sich, wie die Strom- und Datenkabel innerhalb des Gehäuses verlegt sind, während Sie sie von der Systemplatine und dem Laufwerk trennen. Sie müssen diese Kabel beim späteren Einsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden.

  • Seite 110: Entfernen Des Optischen Laufwerks In Flachbauweise

    Schritte Nehmen Sie das Laufwerk aus der Verpackung und bereiten Sie es für die Installation vor. Anleitungen finden Sie in der zusammen mit dem Laufwerk gelieferten Dokumentation. Wenn Sie ein SAS-Bandlaufwerk installieren, muss ein interner Bandadapter installiert sein. Weitere Informationen zur Installation eines SAS-Bandlaufwerks finden Sie im Abschnitt Installieren einer Erweiterungskarte.

  • Seite 111: Installieren Des Optischen Laufwerks In Flachbauweise

    ANMERKUNG: Das Verfahren zum Entfernen des Gehäuses des optischen Laufwerkträgers ist identisch zum Verfahren zum Entfernen des Platzhalters für das optische Laufwerk oder Bandlaufwerk. Schritte Machen Sie den Anfasspunkt für die Verriegelung des des optische Laufwerks in Flachbauweise am Gehäuse ausfindig. Drücken Sie auf die Verriegelung und drücken Sie das optische Laufwerk in Flachbauweise aus dem Gehäuse.

  • Seite 112: Systemspeicher

    Abbildung 53. Installieren des Platzhalters für das optische Laufwerk in Flachbauweise Nächste Schritte Installieren Sie das Gehäuse des optischen Laufwerks. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren des optischen Laufwerks oder des Bandlaufwerks Systemspeicher Das System unterstützt DDR4-registrierte DIMMs (RDIMMs), lastreduzierte DIMMs (LRDIMMs).
  • Seite 113 Abbildung 54. Systemspeicheransicht Tabelle 33. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Prozessor 1 Steckplätze A1, A5 und A9 Steckplätze A2, A6 und A10 Steckplätze A3, A7 und A11 Steckplätze A4, A8 und A12 Prozessor 2 Steckplätze B1, B5 und B9 Steckplätze B2, B6 und B10 Steckplätze B3, B7 und B11 Steckplätze B4, B8 und B12...

  • Seite 114: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Kanal Spannung Kanal LRDIMM 2666, 2400, 2133 Vierfach 1,2 V 2666, 2400, 2133 Vierfach Allgemeine Richtlinien zur Installation von Speichermodulen ANMERKUNG: Wenn Ihre System Speicherkonfigurationen diesen Richtlinien, könnte Ihr System nicht gestartet werden, reagieren möglicherweise nicht während der Speicherkonfiguration ab oder betrieben werden möglicherweise mit reduziertem Speicher.

  • Seite 115: Speicherspiegelung

    Tabelle 35. Speicherredundanz Speicherredundanz (Einfach) Speicherredundanz weist ein Rank pro Kanal als Ersatzlaufwerk. Wenn übermäßige korrigierbare Fehler auftreten in einem Rank oder Kanal, sie bewegt werden mit dem Bereich Spare bei laufendem Betriebssystem Fehler zu vermeiden von, verursacht ein nicht korrigierbarer Fehler.

  • Seite 116: Entfernen Eines Speichermoduls

    Prozessor Konfiguration Speicherbelegung Informationen zur Speicherbestückung Dual-CPU- (beginnend Optimiert (Unabhängiger Kanal) C1{1}, C2{1}, C1{2}, C2{2}, C1{3}, Eine ungerade Anzahl von DIMMs pro mit CPU1, CPU1 und Bestückungsreihenfolge C2{3}... CPU ist zulässig. CPU2 Bestückung sollte Spiegelung der C1{1, 2, 3, 4, 5, 6}, C2{1, 2, 3, 4, 5, Spiegelung wird unterstützt mit 6 oder mit der Angabe Bestückungsreihenfolge.

  • Seite 117: Installieren Eines Speichermoduls

    Abbildung 55. Entfernen eines Speichermoduls Nächste Schritte Bauen Sie das Speichermodul ein. Wenn Sie das Modul dauerhaft entfernen, installieren Sie eine Speichermodul-Platzhalterkarte. Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls. Verwandte Links Entfernen des Kühlgehäuses Installieren eines Speichermoduls Die Verfahren zum Installieren eines DIMM-Moduls und eines NVDIMM-N-Moduls sind identisch.
  • Seite 118 ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis der Freigabehebel des Sockel fest einrastet. Abbildung 56. Positionen der Speichersockel Installieren und Entfernen von System-Komponenten...

  • Seite 119: Prozessoren Und Kühlkörper

    Abbildung 57. Installieren eines Speichermoduls Nächste Schritte Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu System Setup Main Menu > System-BIOS >...
  • Seite 120 Schritte Lösen Sie mithilfe eines Torx-T30-Schraubenziehers die Schrauben am Kühlkörper wie folgt in der angegebenen Reihenfolge: Lösen Sie die erste Schraube um drei Umdrehungen. b Lösen Sie die zweite Schraube vollständig. Lösen Sie jetzt die erste Schraube vollständig. ANMERKUNG: Es ist normal, dass der Kühlkörper von den blauen Haltefedern rutscht, sobald die Schrauben teilweise gelöst werden.

  • Seite 121: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers

    Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. Beim Austausch einer Systemplatine ist dieses Verfahren nicht erforderlich. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 122: Installieren Des Prozessor In Einem Prozessor Und Kühlkörper Modul

    Abbildung 60. Entfernen der Prozessorhalterung Nächster Schritt Installieren Sie den Prozessor in den Kühlkörpermodul des Prozessors. Verwandte Links Entfernen des Kühlgehäuses Entfernen des Prozessor- und Kühlkörpermoduls Installieren des Prozessor in einem Prozessor und Kühlkörper Modul Installieren des Prozessor in einem Prozessor und Kühlkörper Modul Voraussetzung Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
  • Seite 123 Abbildung 61. Installieren der Prozessor-Halterung Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.
  • Seite 124 Abbildung 62. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie den unteren Teil des Kühlkörpers nach unten, bis die Halterung auf dem Kühlkörper einrastet. ANMERKUNG: • Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen.

  • Seite 125: Installieren Des Prozessor- Und Kühlkörpermoduls

    Abbildung 63. Setzen des Kühlkörpers auf den Prozessor ein Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Links Installieren des Prozessor- und Kühlkörpermoduls Installieren des Kühlgehäuses Installieren des Prozessor- und Kühlkörpermoduls Voraussetzungen...
  • Seite 126 Entfernen Sie gegebenenfalls die Prozessor-/DIMM-Platzhalterkarte und die CPU-Staubschutzabdeckung. Das Verfahren zum Entfernen des Prozessor- /DIMM-Platzhalters erfolgt ähnlich wie des Speichermoduls. Schritte Richten Sie die Kontaktstift-1-Markierung des Kühlkörpers an der Systemplatine befestigt ist, und setzen Sie den Prozessor und Kühlkörper Modul (PHM) auf dem Prozessorsockel. VORSICHT: Um eine Beschädigung der Rippen auf dem Kühlkörper, drücken Sie nicht auf dem Kühlkörper Lamellen.

  • Seite 127: Erweiterungskartenhalter

    Abbildung 64. Installieren des Prozessor- und Kühlkörpermoduls Nächster Schritt Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Erweiterungskartenhalter Entfernen des Erweiterungskartenhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 128: Installieren Des Erweiterungskartenhalters

    Schritte Drücken Sie auf die Halterung und schieben Sie den Erweiterungskartenhalter nach oben. Heben Sie den Erweiterungskartenhalter vom Gehäuse ab. Abbildung 65. Entfernen des Erweiterungskartenhalters Nächster Schritt Installieren Sie den Erweiterungskartenhalter. Verwandte Links Installieren des Erweiterungskartenhalters Installieren des Erweiterungskartenhalters Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.

  • Seite 129: Gpu-Kartenhalter (Optional)

    GPU-Kartenhalter (optional) Entfernen des optionalen GPU-Kartenhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie das Kühlgehäuse. Schritt Drücken Sie auf die Freigabelasche, und schieben Sie den Grafikprozessor (GPU) aus dem Gehäuse heraus. Abbildung 67.

  • Seite 130: Erweiterungskarten

    Schritt Richten Sie den GPU-Kartenhalter an den Schlitzen und dem Führungsstift auf dem System aus, und drücken Sie den GPU- Kartenhalter nach unten, bis er einrastet. Abbildung 68. Installieren des optionalen GPU-Kartenhalters Nächste Schritte Installieren Sie das Kühlgehäuse. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 131: Richtlinien Zum Einsetzen Von Gpu-Karten

    Tabelle 37. Unterstützte PCI Express-Erweiterungskarten der 3. Generation PCIe-Steckplatz Prozessoranbindung Höhe Baulänge Verbindungsban Steckplatzbreit dbreite 0 (Gen3) (dediziert Prozessor 1 – Halbe Baulänge für PERC oder HBA) 1 (Gen3) Prozessor 1 Standardbauhöhe Volle Baulänge 2 (Gen3) Prozessor 1 Standardbauhöhe Volle Baulänge 3 (Gen3) Prozessor 1 Standardbauhöhe...

  • Seite 132: Entfernen Einer Erweiterungskarte

    Entfernen einer Erweiterungskarte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskartenhalter. Schritte Trennen Sie gegebenenfalls die Datenkabel von der PERC-Karte oder/und die Stromkabel von der GPU-Karte. Drücken Sie den Riegel der Erweiterungskarte nach unten, um ihn zu öffnen.

  • Seite 133: Installieren Einer Erweiterungskarte

    Abbildung 70. Einsetzen des Abdeckblechs Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren Sie eine Erweiterungskarte. Installieren Sie den Erweiterungskartenhalter. Installieren Sie das Kühlgehäuse. Verwandte Links Entfernen des Kühlgehäuses Entfernen des Erweiterungskartenhalters Installieren einer Erweiterungskarte Installieren des Erweiterungskartenhalters Installieren des Kühlgehäuses...

  • Seite 134: Optionale Idsdm- Oder Vflash-Karte

    Schließen Sie den Riegel der Erweiterungskarte, indem Sie ihn nach oben drücken, bis er einrastet. Verbinden Sie die Datenkabel mit der Erweiterungskarte und/oder die Stromkabel mit der GPU-Karte. Abbildung 71. Entfernen des Abdeckblechs Abbildung 72. Installieren einer Erweiterungskarte Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 135: Entfernen Der Mikro-Sd-Karte

    Entfernen der Mikro-SD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Suchen Sie den Steckplatz für microSD-Karten auf dem vFlash/IDSDM-Modul und drücken Sie auf die Karte, um sie teilweise aus dem Steckplatz zu lösen.

  • Seite 136: Installieren Optionaler Idsdm- Oder Vflash-Karten

    ANMERKUNG: Sie müssen MicroSD-Karten und ihre entsprechenden Steckplätze nach dem Entfernen vorübergehend etikettieren. Schritte Suchen Sie den Anschluss IDSDM/vFlash auf der Systemplatine. Um den USB-Anschluss ausfindig zu machen, lesen Sie die Informationen im Abschnitt „Jumper und Anschlüsse auf der Systemplatine“. Ziehen Sie mit der Zuglasche das IDSDM/vFlash aus dem Gehäuse.

  • Seite 137: Festplatten-Rückwandplatine

    Drücken Sie auf das interne Zweifach-SD-Modul, bis es fest auf der Systemplatine sitzt. Abbildung 74. Installieren optionaler IDSDM- oder vFlash-Karten Nächste Schritte Setzen Sie die MicroSD-Karten ein. ANMERKUNG: Setzen Sie die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
  • Seite 138 Abbildung 75. 2,5-Zoll-SAS/SATA-Rückwandplatine (x16) Stromversorgungsanschluss A für Rückwandplatine Stromversorgungsanschluss B für Rückwandplatine Stromanschluss für optisches Laufwerk Rückwandplatinen-Signalanschluss Anschluss für SAS A0 Anschluss für SAS B0 ICE-Anschluss Abbildung 76. 2,5-Zoll-NVMe-Rückwandplatine (x8) Stromanschluss der Rückwandplatine PCle B0-Anschluss PCle A0-Anschluss Rückwandplatinen-Signalanschluss PCle A1-Anschluss PCle B1-Anschluss Installieren und Entfernen von System-Komponenten...

  • Seite 139: Entfernen Einer Festplattenrückwandplatine

    Abbildung 77. 3,5-Zoll-SAS/SATA-Rückwandplatine (x18) Stromversorgungsanschluss A für Rückwandplatine Controller Stromversorgungsanschluss B für Rückwandplatine Stromanschluss für optisches Laufwerk I2C-Anschluss Rückwandplatinen-Signalanschluss Anschluss für SAS A0_B0 Abbildung 78. 3,5-Zoll-SAS/SATA-Rückwandplatine (x8) Stromanschluss für optisches Laufwerk Stromanschluss der Rückwandplatine Anschluss für SAS A0 Rückwandplatinen-Signalanschluss Anschluss für SAS B0 Entfernen einer Festplattenrückwandplatine Voraussetzungen VORSICHT:...

  • Seite 140: Installieren Einer Laufwerkrückwandplatine

    VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerke vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 141: Rückwandplatinenverkabelung

    Nächste Schritte Installieren Sie gegebenenfalls die Lüfterbaugruppe. Installieren Sie die Laufwerke in ihren ursprünglichen Steckplätzen. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Rückwandplatinenverkabelung Abbildung 81. 2,5-Zoll-SAS/SATA (x32) an internen PERC und PERC-Adapter 2,5-Zoll-Rückwandplatine (x16) (FlexBay) SAS A1 SAS B1 Interne PERC-Karte...
  • Seite 142 Abbildung 82. 2,5-Zoll-SAS/SATA (x16) an internen PERC mit 2,5-Zoll-NVMe (x8) an PCIe-Bridge 2,5-Zoll-NVMe-Rückwandplatine (x8) Anschluss für NVMe B1 Anschluss für NVMe A1 Anschluss für NVMe B2 Anschluss für NVMe A1 Interne PERC-Karte PCIe-Brücke auf Steckplatz 1 PCIe-Brücke auf Steckplatz 3 Anschluss für SAS A0 Anschluss für SAS B0 2,5-Zoll-SAS/SATA-Rückwandplatine (x16)
  • Seite 143 Abbildung 83. 2,5-Zoll-SAS/SATA (x32) an PERC-Adapter 2,5-Zoll-SAS/SATA-Rückwandplatine (x16) Anschluss für SAS B0 Anschluss für SAS A0 PERC-Adapter PERC-Adapter Anschluss für SAS B0 Anschluss für SAS A0 2,5-Zoll-SAS/SATA-Rückwandplatine (x16) Installieren und Entfernen von System-Komponenten...
  • Seite 144 Abbildung 84. 3,5-Zoll-SAS/SATA (x8) an internen PERC SAS A0 SAS B0 Interner PERC 3,5-Zoll-SAS/SATA-Rückwandplatine (x8) Installieren und Entfernen von System-Komponenten...
  • Seite 145 Abbildung 85. 3,5-Zoll integrierter SAS-Controller (x8) SAS A0 SAS B0 3,5-Zoll-SAS/SATA-Rückwandplatine (x8) Installieren und Entfernen von System-Komponenten...

  • Seite 146: Integrierte Speichercontrollerkarte

    Abbildung 86. 3,5-Zoll interner PERC (x18) SAS A0 SAS B0 Interne PERC-Karte 3,5-Zoll-SAS/SATA-Rückwandplatine (x18) Integrierte Speichercontrollerkarte Das System verfügt über einen dedizierten Erweiterungskartensteckplatz auf der Systemplatine für die primäre Speichercontrollerkarte. Die Speichercontrollerkarte stellt das Speichersubsystem für interne Laufwerke des Systems bereit. Der Speichercontroller unterstützt SAS- und SATA-Laufwerke und ermöglicht außerdem das Einrichten der Laufwerke in RAID-Konfigurationen, je nach Version des Speichercontrollers.

  • Seite 147: Installieren Der Integrierten Speichercontrollerkarte

    Abbildung 87. Entfernen der integrierten Speichercontrollerkarte Nächster Schritt Installieren Sie die integrierte Speichercontrollerkarte. Installieren der integrierten Speichercontrollerkarte Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Verbinden Sie die Datenkabel am integrierten Speichercontroller. Halten Sie die Speichercontrollerkarte fest, und setzen Sie die Karte in den dedizierten Steckplatz auf der Systemplatine ein. Abbildung 88.

  • Seite 148: Austauschen Der Systembatterie

    Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Tauschen Sie die Batterie nur gegen eine Batterie desselben oder eines gleichwertigen, vom Hersteller empfohlenen Typs aus. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit Ihrem System geliefert wurden. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.

  • Seite 149: Optionaler Interner Usb-Speicherstick

    Optionaler interner USB-Speicherstick Ein optionaler USB-Speicherstick im System lässt sich als Startgerät, Sicherheitsschlüssel oder Massenspeichergerät einsetzen. Um vom USB-Speicherschlüssel zu starten, müssen Sie den USB-Speicherschlüssel mit einem Start-Image konfigurieren und den USB- Speicherschlüssel dann in der Startreihenfolge des System-Setups angeben. Im internen USB 3.0-Anschluss lässt sich optional ein USB-Speicherstick installieren.

  • Seite 150: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Schritte Suchen Sie den TPM-Anschluss auf der Systemplatine. ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. Drücken Sie das Modul, um es unten zu halten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM 2.0-Modul geliefert wurde.

  • Seite 151: Systemplatine

    Starten Sie das System neu. Rufen Sie das System-Setup erneut auf. Klicken Sie auf dem Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) → System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option Intel TXT Ein. Systemplatine Ein Problem mit der Systemplatine (auch als Hauptplatine bezeichnet) ist die Hauptplatine im System mit verschiedenen Anschlüssen verwendet, um Anschließen verschiedener Komponenten oder Peripheriegeräte des Systems.
  • Seite 152 Durch Schieben der Systemplatine in Richtung der Gehäusevorderseite werden die Stecker aus den Steckplätzen im Gehäuse gelöst. Halten Sie den Stift, neigen Sie die Systemplatine und heben Sie sie aus dem Gehäuse. Abbildung 92. Lösen der Systemplatine Installieren und Entfernen von System-Komponenten...

  • Seite 153: Einsetzen Der Systemplatine

    Abbildung 93. Entfernen der Systemplatine Nächster Schritt Bauen Sie die Systemplatine ein. Einsetzen der Systemplatine Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 154 Abbildung 94. Einsetzen der Systemplatine Befestigen Sie die Systemplatine mit dem Phillips-2-Schraubenzieher und den Schrauben am Gehäuse. Nächste Schritte Setzen Sie das TPM (Trusted Platform Module) ein. ANMERKUNG: Das TPM-Einsteckmodul ist mit der Systemplatine verbunden und kann nicht entfernt werden. Beim Austausch der Systemplatine eines Systems mit TPM-Einsteckmodul wird neben der neuen Systemplatine auch ein neues TPM-Einsteckmodul geliefert.

  • Seite 155: Wiederherstellen Der Service-Tag-Nummer Anhand Easy Restore

    Geben Sie die Service-Tag-Nummer manuell ein, falls sie nicht auf dem Flash-Datensicherungsgerät gesichert wurde. Weitere Informationen finden Sie im Abschnitt „Restoring the Service Tag by using the Easy Restore feature“ (Wiederherstellen der Service-Tag-Nummer mit Easy Restore). Aktualisieren Sie die BIOS- und iDRAC-Versionen. Aktivieren Sie erneut das Trusted Platform Module (TPM).

  • Seite 156: Stromzwischenplatinen

    Stromzwischenplatinen Abbildung 95. Hauptstromzwischenplatine Stromanschluss von Rückwandplatine 1 Stromanschluss von Rückwandplatine 0 P2-Stromanschluss P1-Stromanschluss Stromanschluss von Rückwandplatine 2 Anschluss für Netzteil 1 Anschluss für Netzteil 2 Anschluss für Signalkabel Abbildung 96. GPU-Stromzwischenplatine Stromversorgungsanschluss GPU Stromversorgungsanschluss GPU Stromversorgungsanschluss GPU Stromversorgungsanschluss GPU Link-Anschluss Hauptstromzwischenplatine Installieren und Entfernen von System-Komponenten...

  • Seite 157: Entfernen Der Gpu-Stromzwischenplatine

    Entfernen der GPU-Stromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Netzteileinheiten (PSUs). Entfernen Sie die Systemplatine. Schritte Heben Sie den Freigabestift an, und schieben Sie die Stromzwischenplatine, um sie aus dem Führungsstift zu lösen. Lösen Sie die GPU-Stromzwischenplatine aus den Führungsstiften, und heben Sie die Stromzwischenplatine aus dem System heraus.

  • Seite 158: Entfernen Der Hauptstromzwischenplatine

    Abbildung 98. Installieren der GPU-Stromzwischenplatine Nächste Schritte Bauen Sie die Systemplatine ein. Installieren Sie das PSUs. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen der Hauptstromzwischenplatine Voraussetzungen VORSICHT: Um die Hauptstromzwischenplatine vor Schäden zu schützen, müssen Sie vor dem Entfernen der Stromzwischenplatinen das/die Netzteil(e) bzw.

  • Seite 159: Installieren Der Hauptstromzwischenplatine

    Abbildung 99. Entfernen der Hauptstromzwischenplatine Nächster Schritt Installieren Sie die Haupt-PIB. Installieren der Hauptstromzwischenplatine Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Richten Sie die Schraubenbohrungen auf der Hauptstromzwischenplatine (PIB) an den Öffnungen auf dem Gehäuse aus. Befestigen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die Hauptstromzwischenplatine am System.

  • Seite 160: Bedienfeld-Baugruppe

    Bedienfeld-Baugruppe Entfernen der Bedienfeldbaugruppe Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie gegebenenfalls die Lüfterbaugruppe. Schritte Entfernen Sie mithilfe des Phillips-2-Schraubenziehers die Schraube, mit der das Bedienfeld am Gehäuse befestigt ist. Trennen Sie das Bedienfeldkabel und das USB-Kabel des Bedienfelds von der Systemplatine.

  • Seite 161: Installieren Der Bedienfeldbaugruppe

    Abbildung 102. Entfernen des Informationsschilds Nächster Schritt Installieren Sie die Bedienfeldbaugruppe. Installieren der Bedienfeldbaugruppe Voraussetzung Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte Ersetzen Sie das leere Informationsschild im neuen Bedienfeld durch das Informationsschild, das Sie aus dem alten Bedienfeld entfernt haben.
  • Seite 162 Verbinden Sie das Bedienfeldkabel und das USB-Kabel des Bedienfelds mit der Systemplatine. Nächste Schritte Bauen Sie gegebenenfalls die Lüfterbaugruppe ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Installieren und Entfernen von System-Komponenten...

  • Seite 163: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des System ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 164: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Drücken Sie beim Hochfahren des System die Taste <F10>. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 165: Jumper Und Anschlüsse

    Jumper und Anschlüsse Themen: • Jumper-Einstellungen auf der Systemplatine • Jumper und Anschlüsse auf der Systemplatine • Deaktivieren vergessener Kennworte Jumper-Einstellungen auf der Systemplatine Tabelle 38. Jumper-Einstellungen auf der Systemplatine Jumper Stellung Beschreibung PWRD_EN Die Funktion zum Rücksetzen des Kennworts ist aktiviert (Kontaktstifte 2-4).

  • Seite 166: Jumper Und Anschlüsse Auf Der Systemplatine

    Jumper und Anschlüsse auf der Systemplatine Abbildung 104. Jumper und Anschlüsse auf der Systemplatine Tabelle 39. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_FAN1 Lüfteranschluss PWR CONN 1 Netzanschluss der Systemplatine BP_SIG2 Signalanschluss 2 für Rückwandplatine J_FAN2 Lüfteranschluss PWR CONN 2 Netzanschluss der Systemplatine BP_SIG1...
  • Seite 167 Element Anschluss Beschreibung A6, A12, A5, A11, A4, A10, A7, A1, A8, A2, A9, A3 Speichermodulsockel für CPU1 NVME BP SIG0 Signalanschluss 0 für Rückwandplatine J_FAN3 Lüfteranschluss INTRUSION Eingriffschalter FRONT VGA VGA-Anschluss auf der Vorderseite BAT PWR Stromversorgungsanschluss NVDIMM-Akku CONTROL PANEL SIGNALS Signalanschluss des Bedienfelds J_FAN4 Lüfteranschluss...

  • Seite 168: Deaktivieren Vergessener Kennworte

    Deaktivieren vergessener Kennworte Zu den Sicherheitsfunktionen der Systemsoftware gehören ein Systemkennwort und ein Setup-Kennwort. Mithilfe des Kennwort-Jumpers werden diese Kennwortfunktionen aktiviert bzw. deaktiviert und alle zurzeit benutzten Kennwörter gelöscht. Voraussetzung Schritte Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. Nehmen Sie die Abdeckung des Systems ab.

  • Seite 169: Wie Sie Hilfe Bekommen

    Wie Sie Hilfe bekommen Themen: • Kontaktaufnahme mit Dell • Feedback zur Dokumentation • Zugriff auf Systeminformationen mithilfe von QRL Kontaktaufnahme mit Dell Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden.

  • Seite 170: Quick Resource Locator Für Poweredge T640

    • Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen • Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw.

Diese Anleitung auch für:

E47s001Poweredge t640D24xr

Inhaltsverzeichnis
