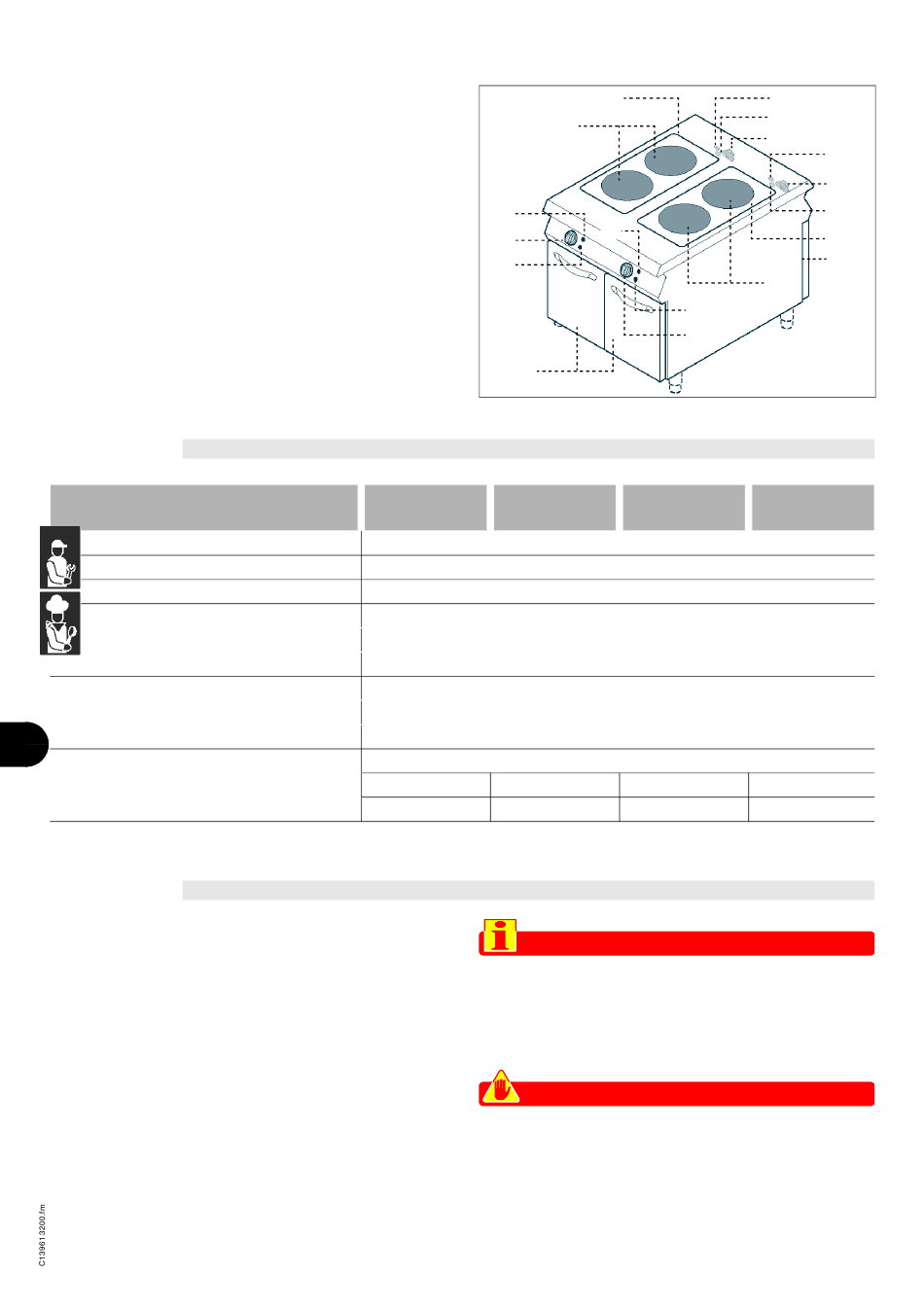

Organi principali
A)Piano di cottura: è realizzato in vetroceramica.
B)Zona di cottura: è costituita da un modulo ad indu-
zione che trasmette calore alla piastra in vetrocera-
mica.
C)Manopola di comando: serve per attivare, disatti-
vare e regolare la zona di cottura corrispondente.
D)Spia rete: segnala l'attivazione della zona di cottura
corrispondente.
E)Spia guasti: segnala eventuali malfunzionamenti
della zona di cottura corrispondente.
F) Portello: per accedere alla zona interna dell'appa-
recchiatura.
Descrizione
Tolleranza tensione di rete
Frequenza
Diametro minimo fondo pentola
Temperatura ambiente:
Stoccaggio
Funzionamento
Umidità relativa ambiente:
Stoccaggio
Funzionamento
IT IT
Potenza disponibile per ogni piastra:
Minima
GB GB
Massima
Per tutti gli altri dati, vedi tabelle e "Scheda allacciamenti" in fondo al manuale.
DE DE
FR FR
Anche se l'apparecchiatura è completa di tutti i disposi-
tivi di sicurezza, in fase di installazione e allacciamento
essi dovranno, se necessario, essere integrati con altri
ES
ES
in modo da rispettare le leggi vigenti in materia.
A)Dispositivo rilevamento pentola: serve per disat-
tivare la zona di cottura in caso di assenza della
pentola o nel caso in cui la pentola sia vuota.
B)Sensore temperatura: serve per disattivare la zona
di cottura in caso di temperatura troppo elevata.
Cessata la causa e diminuita la temperatura, il fun-
zionamento viene ripristinato automaticamente.
C)Ventola di reffreddamento: serve per ridurre la
temperatura dei componenti in caso di surriscalda-
mento degli stessi.
Italiano

DATI TECNICI

DISPOSITIVI DI SICUREZZA

D
C
E
F
04WVT1IV
04WVT2IV
04WVT2WV
-20 ÷ +70°C / 0 ÷ 160°F
+5 ÷ +40°C / +40 ÷ 110°F
1 kW 1 kW
5 kW 7 kW
Importante
La ventola di raffreddamento funziona an-
che in caso di manopola di comando disat-
tivata (pos. "0") fino a che la temperatura
non raggiunge valori normali.
Cautela - Avvertenza
Verificare quotidianamente che i dispositivi
di sicurezza siano perfettamente installati ed
efficienti.
Nota: Tutti i dispositivi di sicurezza sono posizionati all'in-
terno del modulo ad induzione e quindi non sono visibili
dall'esterno.
- 4 -
A
B
D
E
C
08WVT1IV
+6V / -10V
50 / 60 Hz
~ 12 cm
10 - 90%
30 - 90%
1 kW
5 kW
D
E
C
D
C
E
A
F
B
IDM-39613200200.tif
08WVT2IV
1 kW
7 kW
