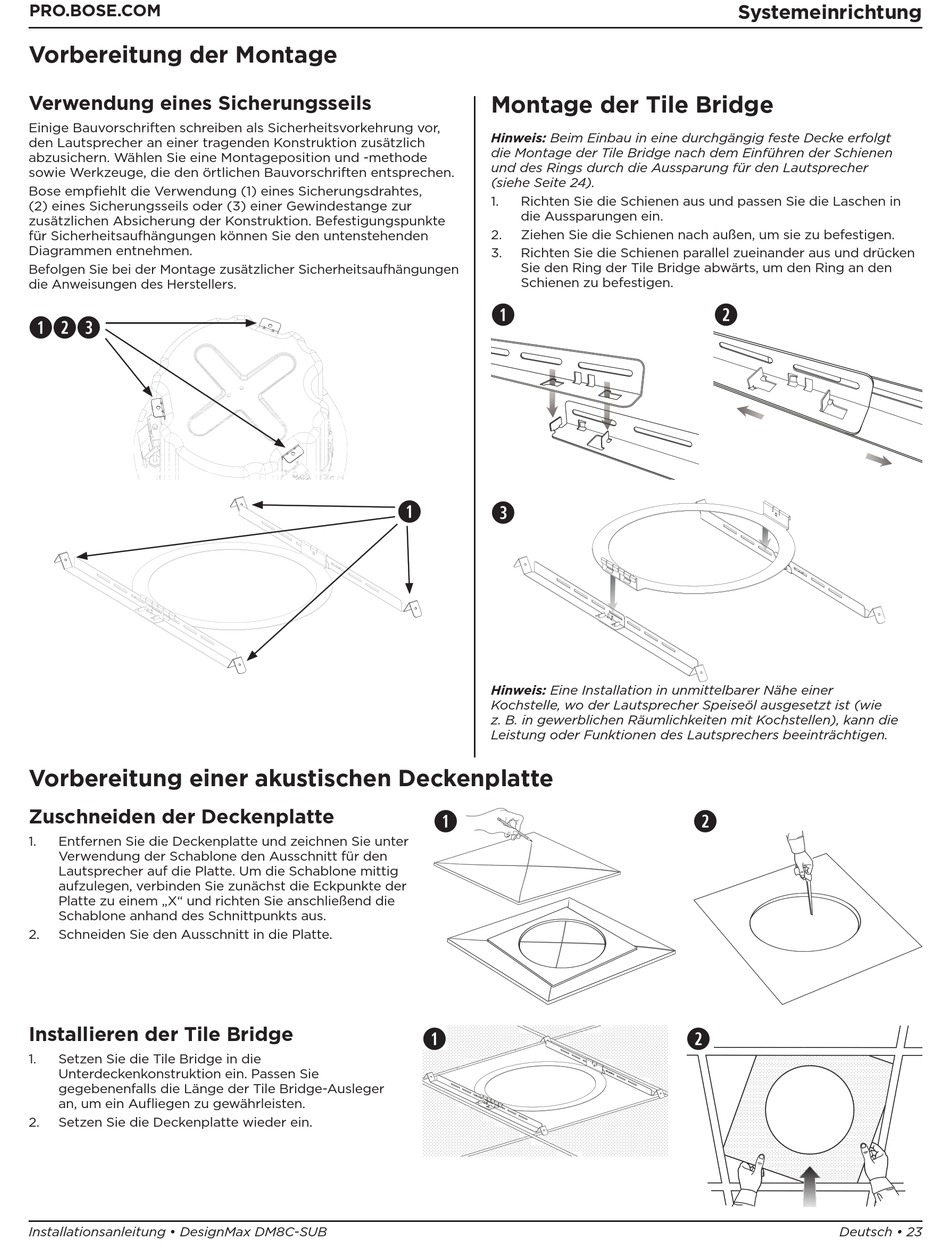

Vorbereitung der Montage

Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor,
den Lautsprecher an einer tragenden Konstruktion zusätzlich
abzusichern. Wählen Sie eine Montageposition und -methode
sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes,
(2) eines Sicherungsseils oder (3) einer Gewindestange zur
zusätzlichen Absicherung der Konstruktion. Befestigungspunkte
für Sicherheitsaufhängungen können Sie den untenstehenden
Diagrammen entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen
die Anweisungen des Herstellers.
qwe

Vorbereitung einer akustischen Deckenplatte

Zuschneiden der Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen Sie unter
Verwendung der Schablone den Ausschnitt für den
Lautsprecher auf die Platte. Um die Schablone mittig
aufzulegen, verbinden Sie zunächst die Eckpunkte der
Platte zu einem „X" und richten Sie anschließend die
Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
Installieren der Tile Bridge
1. Setzen Sie die Tile Bridge in die
Unterdeckenkonstruktion ein. Passen Sie
gegebenenfalls die Länge der Tile Bridge-Ausleger
an, um ein Aufliegen zu gewährleisten.
2. Setzen Sie die Deckenplatte wieder ein.
Installationsanleitung • DesignMax DM8C-SUB

Montage der Tile Bridge

Hinweis: Beim Einbau in eine durchgängig feste Decke erfolgt
die Montage der Tile Bridge nach dem Einführen der Schienen
und des Rings durch die Aussparung für den Lautsprecher
(siehe Seite 24).
1. Richten Sie die Schienen aus und passen Sie die Laschen in
die Aussparungen ein.
2. Ziehen Sie die Schienen nach außen, um sie zu befestigen.
3. Richten Sie die Schienen parallel zueinander aus und drücken
Sie den Ring der Tile Bridge abwärts, um den Ring an den
Schienen zu befestigen.
q
q
e
Hinweis: Eine Installation in unmittelbarer Nähe einer
Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie
z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die
Leistung oder Funktionen des Lautsprechers beeinträchtigen.
q
q
