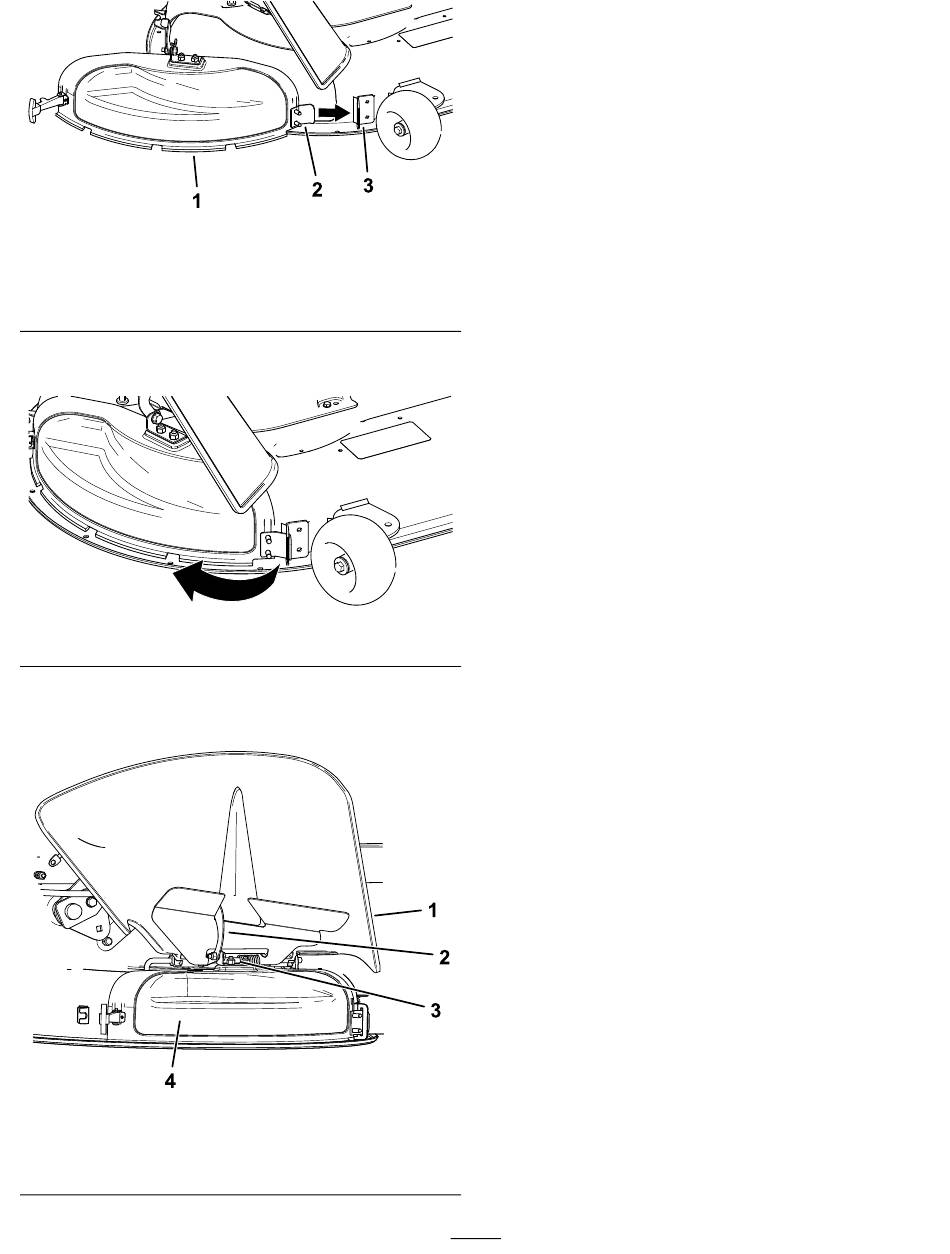

Figure 13
1. Couvercle d'éjection
2. Languette en métal
4. Ramenez le couvercle d'éjection vers le plateau
de coupe de sorte à les aligner
Figure 14
5. Sur le haut du couvercle d'éjection, accrochez
le crochet de verrouillage à la tige de pivot du
déflecteur (Figure
Figure 15
1. Déflecteur
2. Loquet
3. Support sur le plateau de
coupe
(Figure 14).
15).
3. Tige de pivot
4. Couvercle d'éjection
6. Fixez le couvercle d'éjection au plateau de
coupe en accrochant le loquet à poignée flexible
du couvercle d'éjection à la gâche sur le plateau
de coupe
g230248
g230249
g297786
17
(Figure 11).
