Wandmontage mit Schwenkrahmen
Bei der Ausführung "Wandmontage" wird der Analysator mit einem Schwenkrahmen an
die Wand montiert. Alle Bohrungen für die Wandmontage haben einen Durchmesser von
8,5 mm (0,33").
2

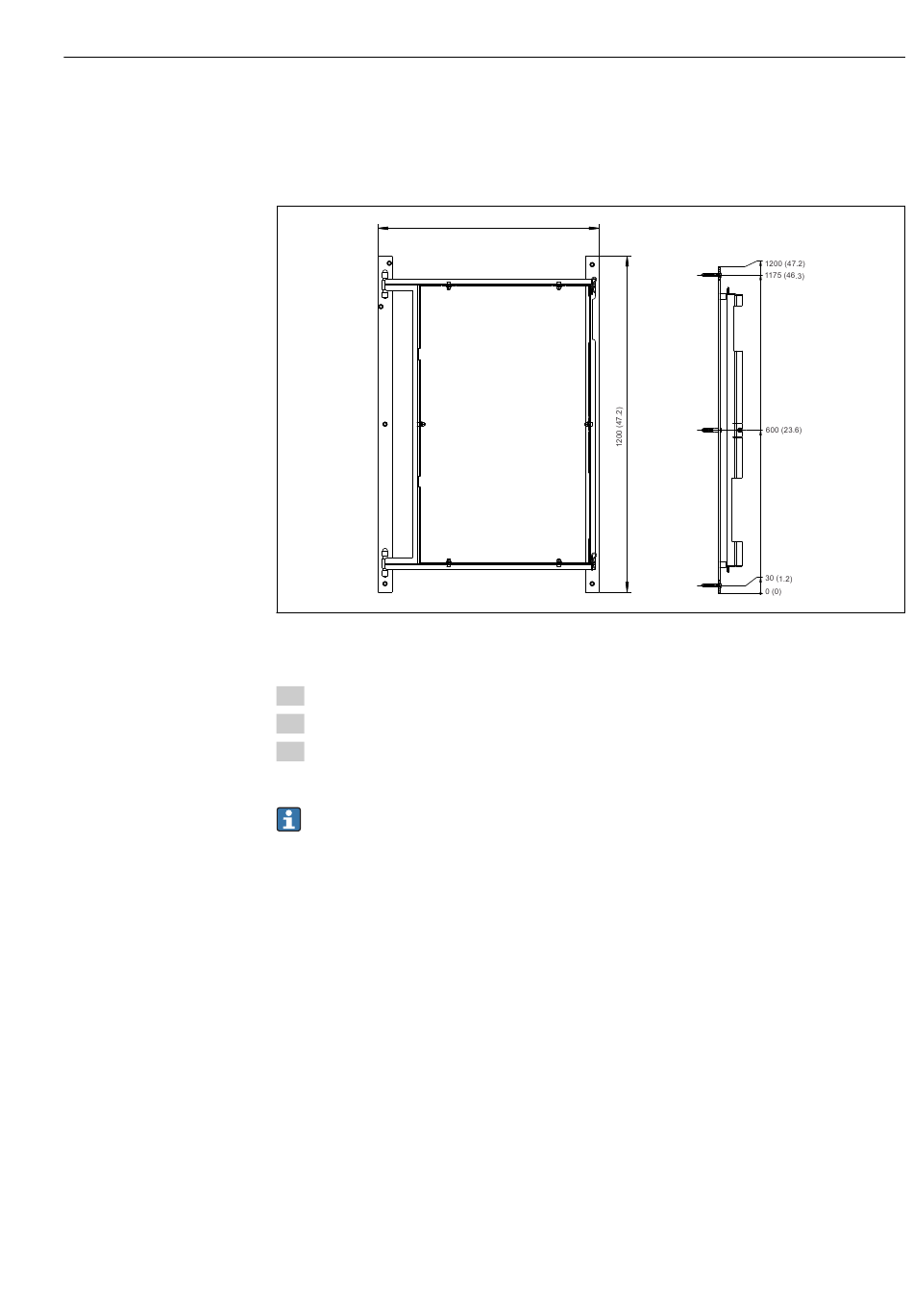

Schwenkrahmen für die Wandmontage, Abmessungen in mm (inch)
1. Montieren Sie zunächst die linke Schiene.
2. Hängen sie den Analysator in die vorgesehenen Scharniere.
3. Montieren Sie anschließend die rechte Schiene so, dass das Gewicht des Analysators
auf beide Schienen gleich verteilt wird.
Verwenden Sie geeignete Dübel, die den Anforderungen an die Befestigungsfläche
und das Gewicht des Analysators tragen können.
790 (31.1)
Montage
