SPECTRON TP CA72TP-C/D
Endress+Hauser
4.2.4

Anschluss der Medien

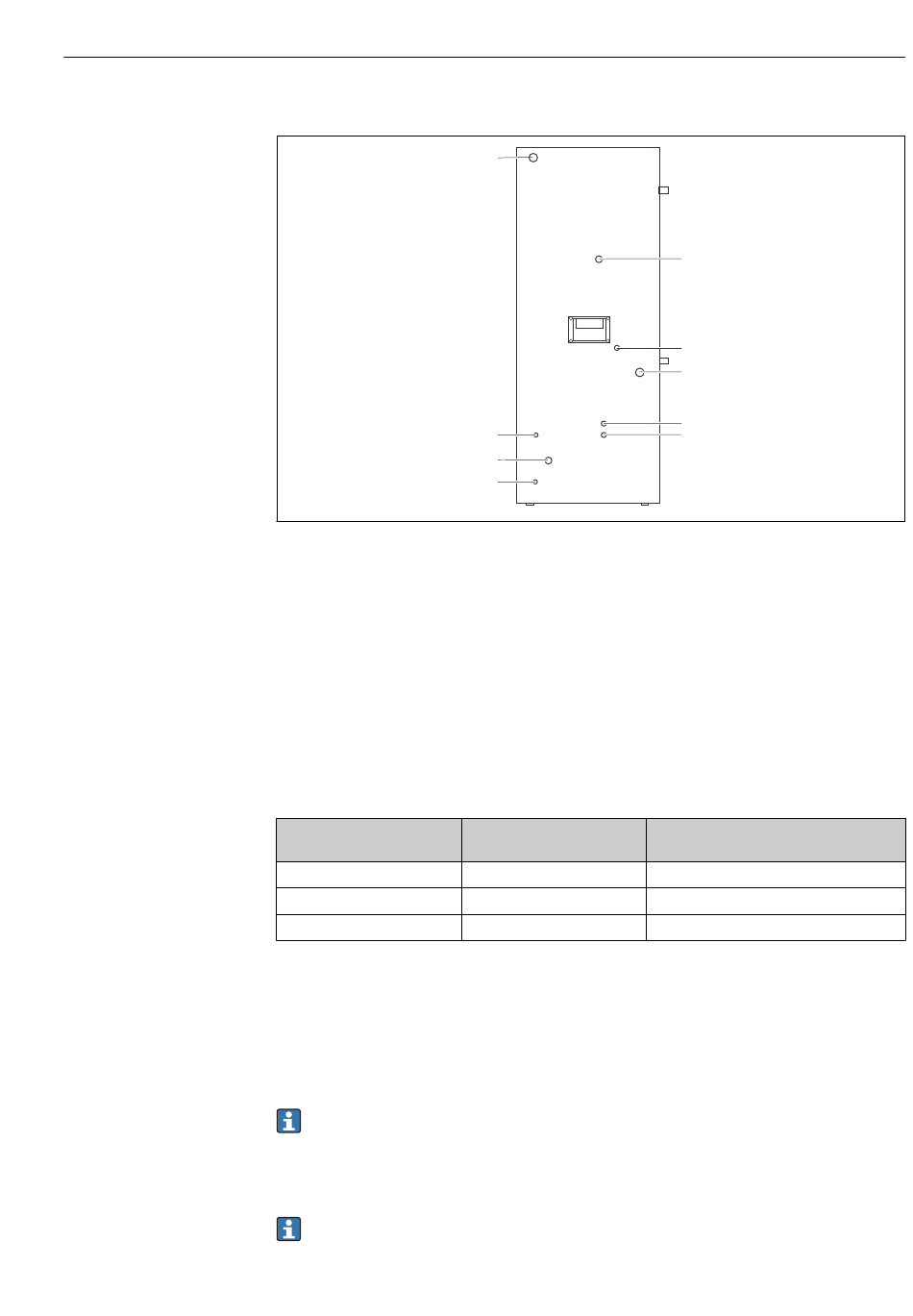

 4 Analysator, linke Seitenwand
1 Netzanschluss
2 Belüftung / Überlauf Messzelle
3 Kabeldurchführung Standby
4 Probenzufuhr Analysator
5 Probenablauf Analysator
6 Probenablauf Optikzelle
7 Erdungsanschluss
8 Frischwasseranschluss MV-Siebspülung (für Probenaufbereitungen PA-2, PA-3 optional)
9 Kabeldurchführung MV-Siebspülung (für Probenaufbereitungen PA-2, PA-3 optional)
Probenzufuhr
Die Probenzufuhr ist bei montierter Probenaufbereitung entsprechend der Tabelle vorzu-
nehmen.
Probenaufbereitung
PA2
PA3
PA9
Ablauf Analysator
• 1x DN4/6 - Überlauf (2)
• 1x DN4/6 - Ablauf Probe (5)
Ablauf Optikzelle
DN6/8 - Ablauf Reaktor (6) Schlauchanschluss DN 6/8 mm (Quetschverschraubung) an
der linken Seitenwand.
Der Ablauf muss druckfrei sein.
Frischwasserzufuhr
• G3/4 Anschluss
• Druck von 3,0 ... 7,0 bar (45 ... 105 psi)
Ein Frischwasseranschluss ist immer erforderlich; eine separate Probenaufbereitung
ist Option und kann nur über TSP bestellt werden.
1
9
8
7
Zulaufanschluss (mm / inch)
Außendurchmesser
40 / 1,57
20 / 0,79
20 / 0,79
2
3
4
5
6
Ablaufanschluss (mm / inch) Außen-
durchmesser
50 / 1,97
30 / 1,18
32 / 1,26
Montage
A0025233
15
