Esquema De Instalación - V2 NEW ROTOR series Handbuch

Alimentación
Lámpara de señalización
Antena
Cerradura de contacto o digital
Fotocélulas internas
Fotocélulas externas

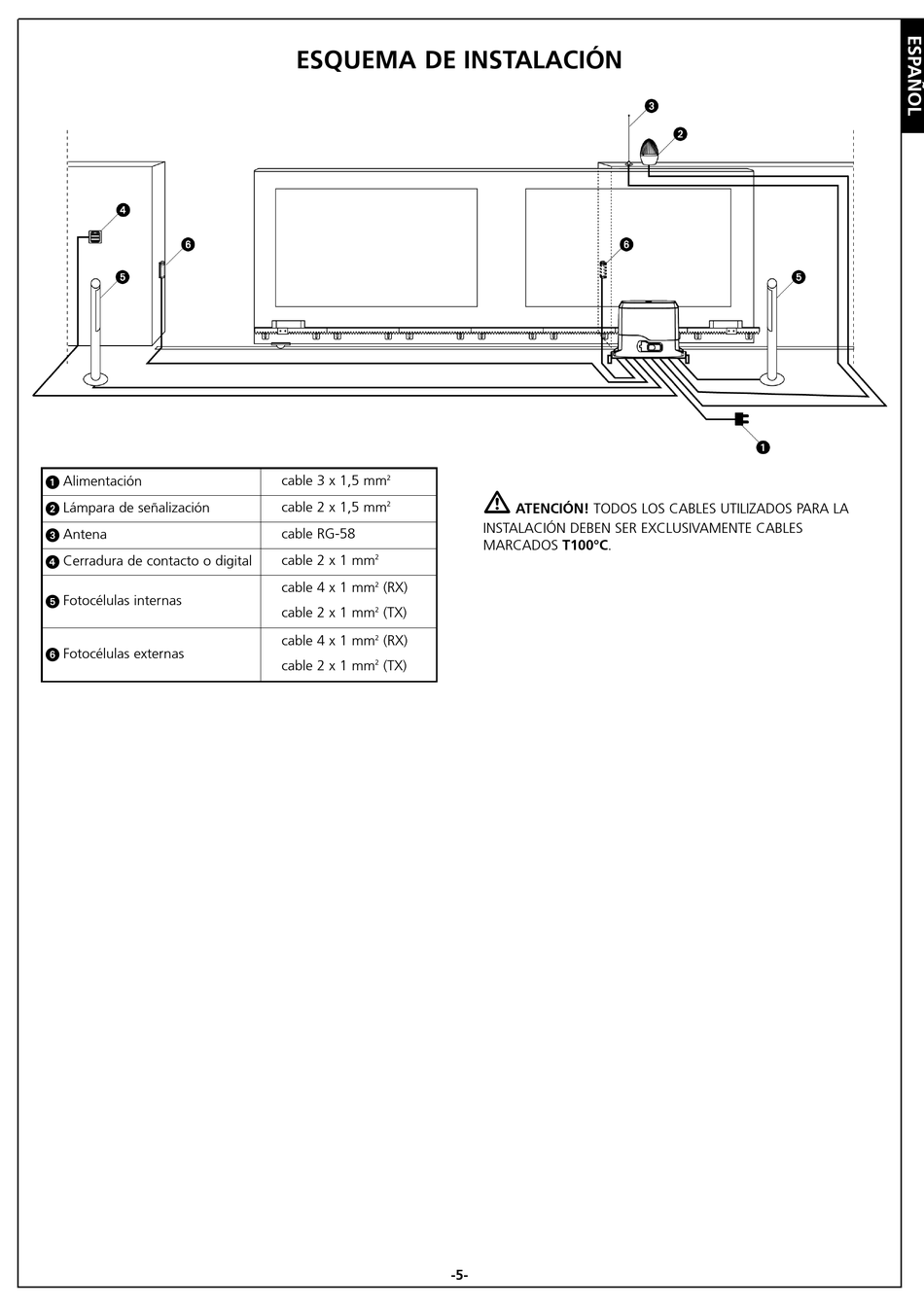

ESQUEMA DE INSTALACIÓN
cable 3 x 1,5 mm 2
cable 2 x 1,5 mm 2
cable RG-58
cable 2 x 1 mm 2
cable 4 x 1 mm 2 (RX)
cable 2 x 1 mm 2 (TX)
cable 4 x 1 mm 2 (RX)
cable 2 x 1 mm 2 (TX)
-5-
m
ATENCIÓN! TODOS LOS CABLES UTILIZADOS PARA LA
INSTALACIÓN DEBEN SER EXCLUSIVAMENTE CABLES
MARCADOS T100°C.
