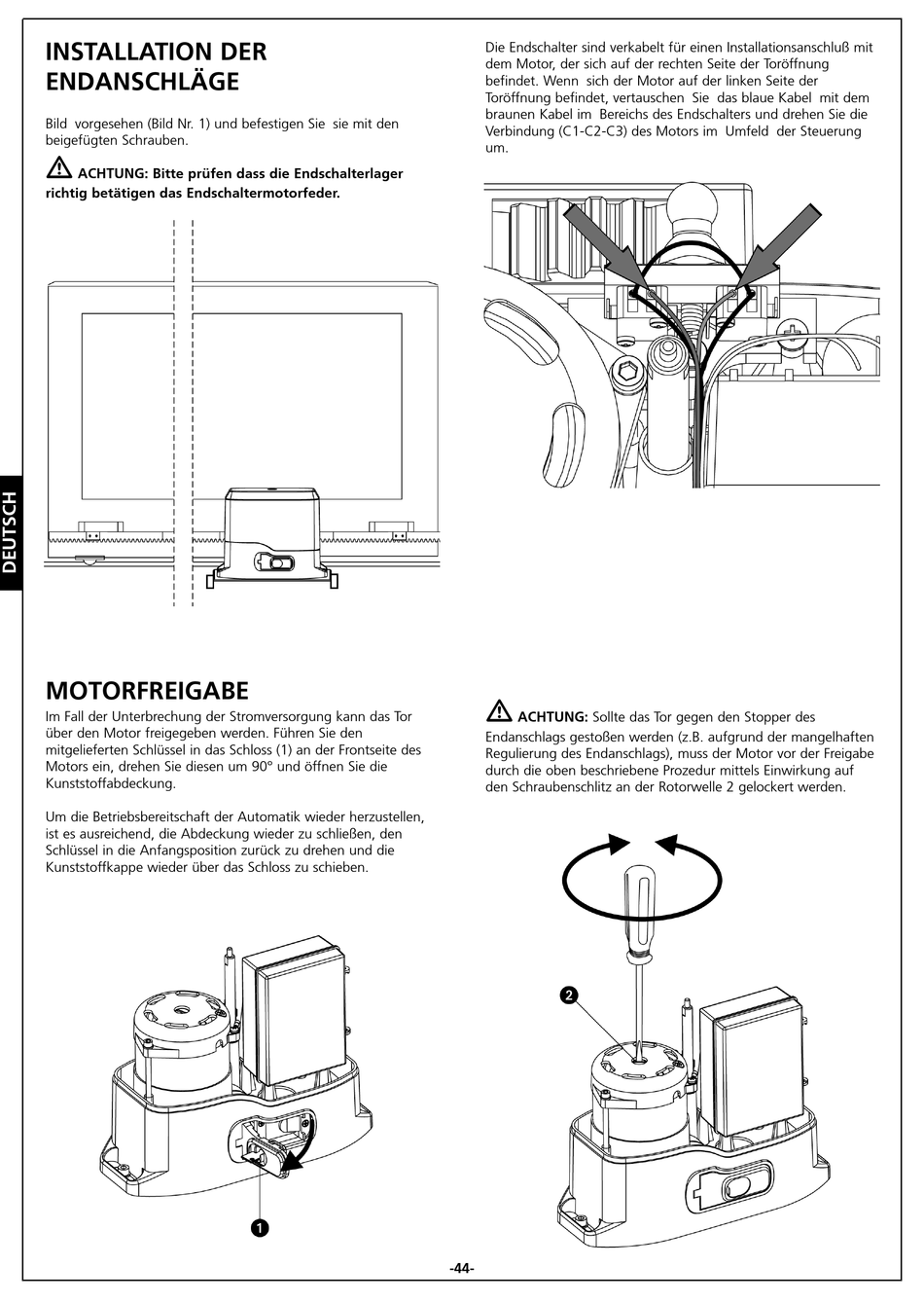

INSTALLATION DER
ENDANSCHLÄGE
Bild vorgesehen (Bild Nr. 1) und befestigen Sie sie mit den
beigefügten Schrauben.
m
ACHTUNG: Bitte prüfen dass die Endschalterlager
richtig betätigen das Endschaltermotorfeder.
MOTORFREIGABE
Im Fall der Unterbrechung der Stromversorgung kann das Tor
über den Motor freigegeben werden. Führen Sie den
mitgelieferten Schlüssel in das Schloss (1) an der Frontseite des
Motors ein, drehen Sie diesen um 90° und öffnen Sie die
Kunststoffabdeckung.
Um die Betriebsbereitschaft der Automatik wieder herzustellen,
ist es ausreichend, die Abdeckung wieder zu schließen, den
Schlüssel in die Anfangsposition zurück zu drehen und die
Kunststoffkappe wieder über das Schloss zu schieben.
Die Endschalter sind verkabelt für einen Installationsanschluß mit
dem Motor, der sich auf der rechten Seite der Toröffnung
befindet. Wenn sich der Motor auf der linken Seite der
Toröffnung befindet, vertauschen Sie das blaue Kabel mit dem
braunen Kabel im Bereichs des Endschalters und drehen Sie die
Verbindung (C1-C2-C3) des Motors im Umfeld der Steuerung
um.
m
ACHTUNG: Sollte das Tor gegen den Stopper des
Endanschlags gestoßen werden (z.B. aufgrund der mangelhaften
Regulierung des Endanschlags), muss der Motor vor der Freigabe
durch die oben beschriebene Prozedur mittels Einwirkung auf
den Schraubenschlitz an der Rotorwelle 2 gelockert werden.
-44-
