BESCHREIBUNG DER STEUERUNG

Die Steuerung der CITY9 ist ein innovatives V2-Produkt, das
Sicherheit und Zuverlässigkeit bei der Automation von
Schiebetore garantiert.
• 230V- oder 120V-Versorgung, je nach Modell, für 1
Einphasenmotore mit max. 700W.
• Eingang für Schlüsselwählschalter oder Druckknopf.
• Eingang für Sicherheitsfotozelle.
• Eingang für Sicherheitsrippe, der in der Lage ist, klassische
Rippen mit normal geschlossenem Kontakt und Rippen mit
leitendem Gummi mit Nennwiderstand von 8,2 kOhm zu
steuern.
• Eingänge für Endanschlag beim Öffnen und Schließen.
• Test der Sicherheitsvorrichtungen vor jedem Öffnen.
• Programmierbare Funktionslogik mittels Dip-Switch.
• Einstellung der Motorleistung und der Betriebszeiten
mittels Trimmer.
• Schnellverbinder zum Einsetzen eines Empfänger der Serie MR1.
• Überwachung der Eingänge mittels LED.
• Ausgang für Licht.
INSTALLATION
Die Installation der Steuerung, der Sicherheitsvorrichtungen und
des Zubehörs muss bei abgeschalteter Stromversorgung erfolgen.
STROMVERSORGUNG
Die Steuerung muss je nach Modell über eine elektrische 230V -
50Hz- oder 120V - 60Hz-Leitung erfolgen, die mit einem
magnetothermischen Differentialschalter geschützt ist, welcher
den gesetzlichen Normen entspricht.

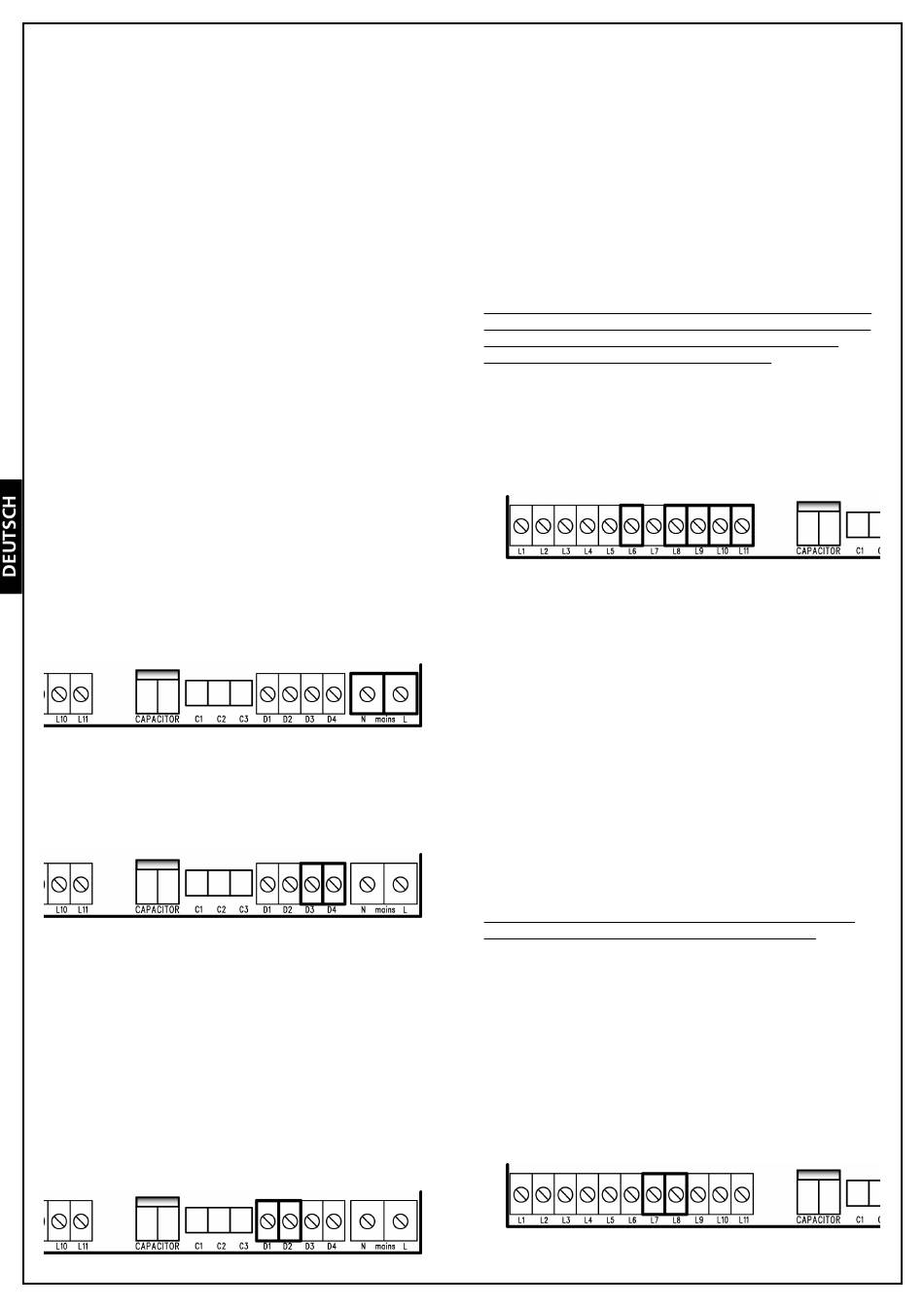

Die Versorgungskabel an die Klemmen L und N der Steuerung
anschließen.
BLINKLICHT
Die Steuerung sieht die Verwendung eines 230V - 40W- oder
120V - 40W-Blinklichts mit eingebautem Blinkgeber vor.
Kabel an Klemmen D3 und D4 anschließen.
LICHT
Dieser Ausgang liefert einen sauberen normal offenen Kontakt,
der sich zu Beginn der Öffnungsphase ca. 1 Sekunde lang
schließt. Dieser Kontakt kann zum Aktivieren des Zeitgebers eines
Lichts (max. Last: 230V - 4 A) verwendet werden.
BEACHTE: Wenn kein Zeitgeber vorhanden ist, kann das Licht
über Kanal 4 des Empfängers MR1 gesteuert werden: als bistabil
oder Timer programmierbarer Kanal (aufmerksam die mit dem
Empfänger MR1 mitgelieferten Hinweise lesen).
Der Kontakt wird an den Klemmen D1 und D2 geliefert.
FOTOZELLEN
Die Steuerung liefert eine 24VAC-Stromversorgung für Fotozellen
mit normal geschlossenem Kontakt und kann vor dem Beginn der
Toröffnung einen Funktionstest ausführen.
Für die Fotozelle sind zwei Betriebseinstellungen möglich:
1. Fotozelle immer aktiv:
Das Auslösen der Fotozelle während des Öffnens und
Schließens verursacht den Stop des Tors. Bei Rückkehr der
Fotozelle in den Normalzustand öffnet sich das Tor vollständig.
2. Fotozelle NICHT aktiv beim Öffnen:
Das Auslösen der Fotozelle während des Öffnens wird
ignoriert. Das Auslösen der Fotozelle während des
Schließens verursacht ein vollständiges Wiederöffnen des Tors.
Wenn das Tor geöffnet in Pause ist, beginnt unabhängig von der
gewählten Einstellung das Zählen der Zeit bis zu einem eventuell
automatischen Wiederschließen erst nachdem die Fotozelle
wieder in den Normalzustand zurückgekehrt ist.
• Versorgungskabel der Sender der Fotozellen zwischen den
Klemmen L10 (GND) und L11 (+) der Steuerung anschließen.
• Versorgungskabel der Empfänger der Fotozellen zwischen den
Klemmen L10 (GND) und L9 (+) der Steuerung anschließen.
• Ausgang der Empfänger der Fotozellen zwischen die
Klemmen L6 und L8 der Steuerung anschließen.
EMPFINDLICHE RIPPEN
Die Steuerung ist mit einem Eingang zur Steuerung der
Sicherheitsrippen versehen; dieser Eingang ist in der Lage, die
klassische Rippe mit normal geschlossenem Kontakt, und die
Rippe aus leitfähigem Gummi mit Nennwiderstand 8,2 kOhm zu
steuern.
Für die Rippe sind zwei Betriebseinstellungen möglich:
1. Rippe immer aktiv:
Das Auslösen der Rippe während dem Öffnen oder Schließen
verursacht eine Inversion der Bewegungen, um den Körper zu
befreien, der das Auslösen der Rippe verursacht hat.
Nach ca. 3 Sekunden erfolgt der Stop des Tors.
2. Rippe beim Öffnen NICHT aktiv:
Das Auslösen der Rippe während des Öffnens wird ignoriert.
Das Auslösen der Rippe während des Schließens verursacht
ein vollständiges Wiederöffnen des Tors.
Unabhängig von der gewählten Einstellung wird das eventuell
nachfolgende automatische Wiederschließen annulliert.
Klassische Rippe mit normal geschlossenem Kontakt: Kabel
der Rippe zwischen den Klemmen L7 und L8 der Steuerung
anschließen.
Um die Auflagen der Norm EN12978 zu erfüllen, ist es
notwendig, empfindliche Rippen zu installieren, die mit einer
Steuerung versehen sind, welche diese konstant auf korrekten
Betrieb prüft. Wenn man Steuerungen verwendet, mit denen es
möglich ist, mittels Versorgungsunterbrechung Tests
durchzuführen, sind die Versorgungskabel der Steuerung
zwischen den Klemmen L10 (GND) und L11 (+) anzuschließen.
