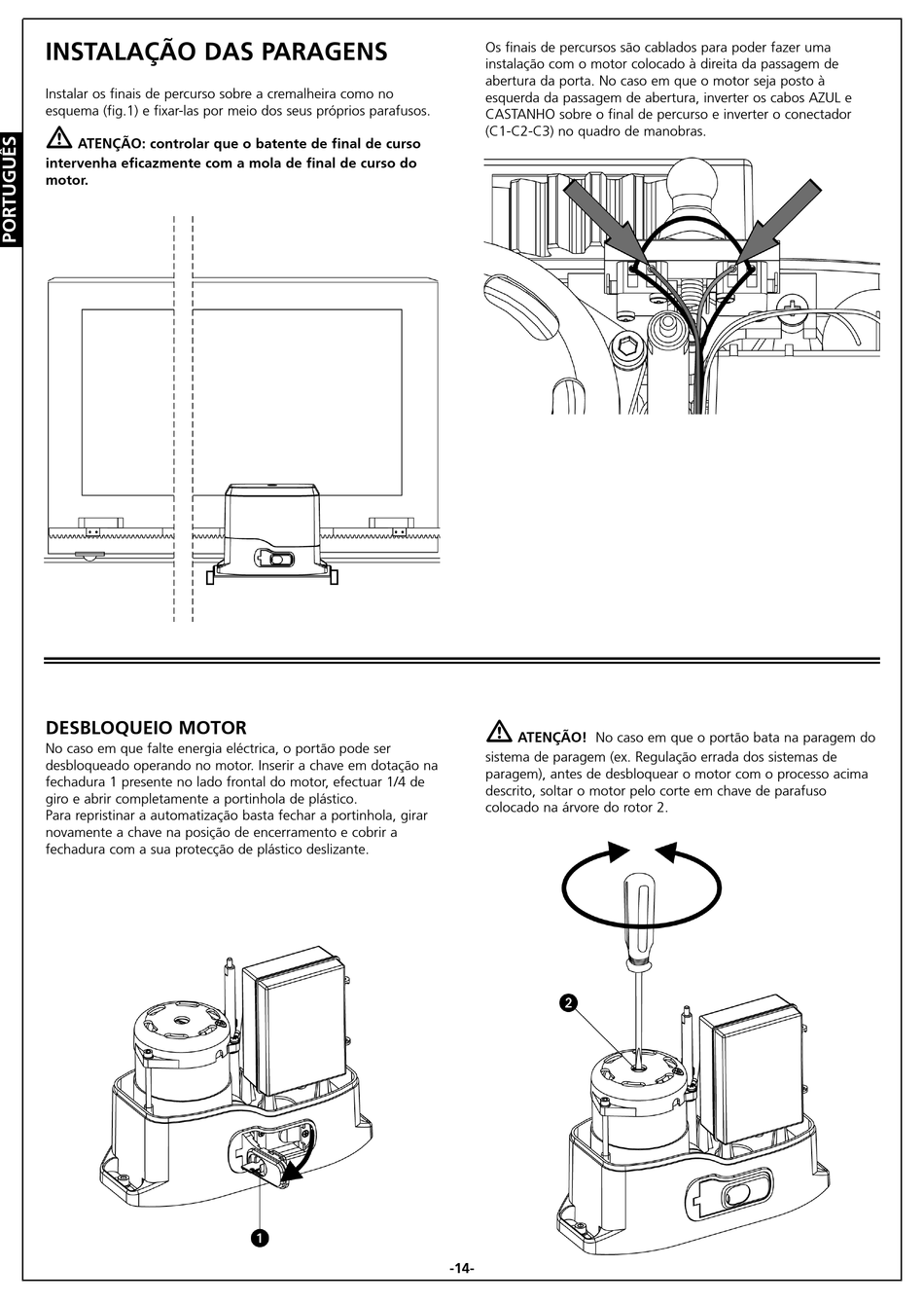

INSTALAÇÃO DAS PARAGENS
Instalar os finais de percurso sobre a cremalheira como no
esquema (fig.1) e fixar-las por meio dos seus próprios parafusos.
m
ATENÇÃO: controlar que o batente de final de curso
intervenha eficazmente com a mola de final de curso do
motor.

DESBLOQUEIO MOTOR

No caso em que falte energia eléctrica, o portão pode ser
desbloqueado operando no motor. Inserir a chave em dotação na
fechadura 1 presente no lado frontal do motor, efectuar 1/4 de
giro e abrir completamente a portinhola de plástico.
Para repristinar a automatização basta fechar a portinhola, girar
novamente a chave na posição de encerramento e cobrir a
fechadura com a sua protecção de plástico deslizante.
Os finais de percursos são cablados para poder fazer uma
instalação com o motor colocado à direita da passagem de
abertura da porta. No caso em que o motor seja posto à
esquerda da passagem de abertura, inverter os cabos AZUL e
CASTANHO sobre o final de percurso e inverter o conectador
(C1-C2-C3) no quadro de manobras.
m
ATENÇÃO! No caso em que o portão bata na paragem do
sistema de paragem (ex. Regulação errada dos sistemas de
paragem), antes de desbloquear o motor com o processo acima
descrito, soltar o motor pelo corte em chave de parafuso
colocado na árvore do rotor 2.
-14-
