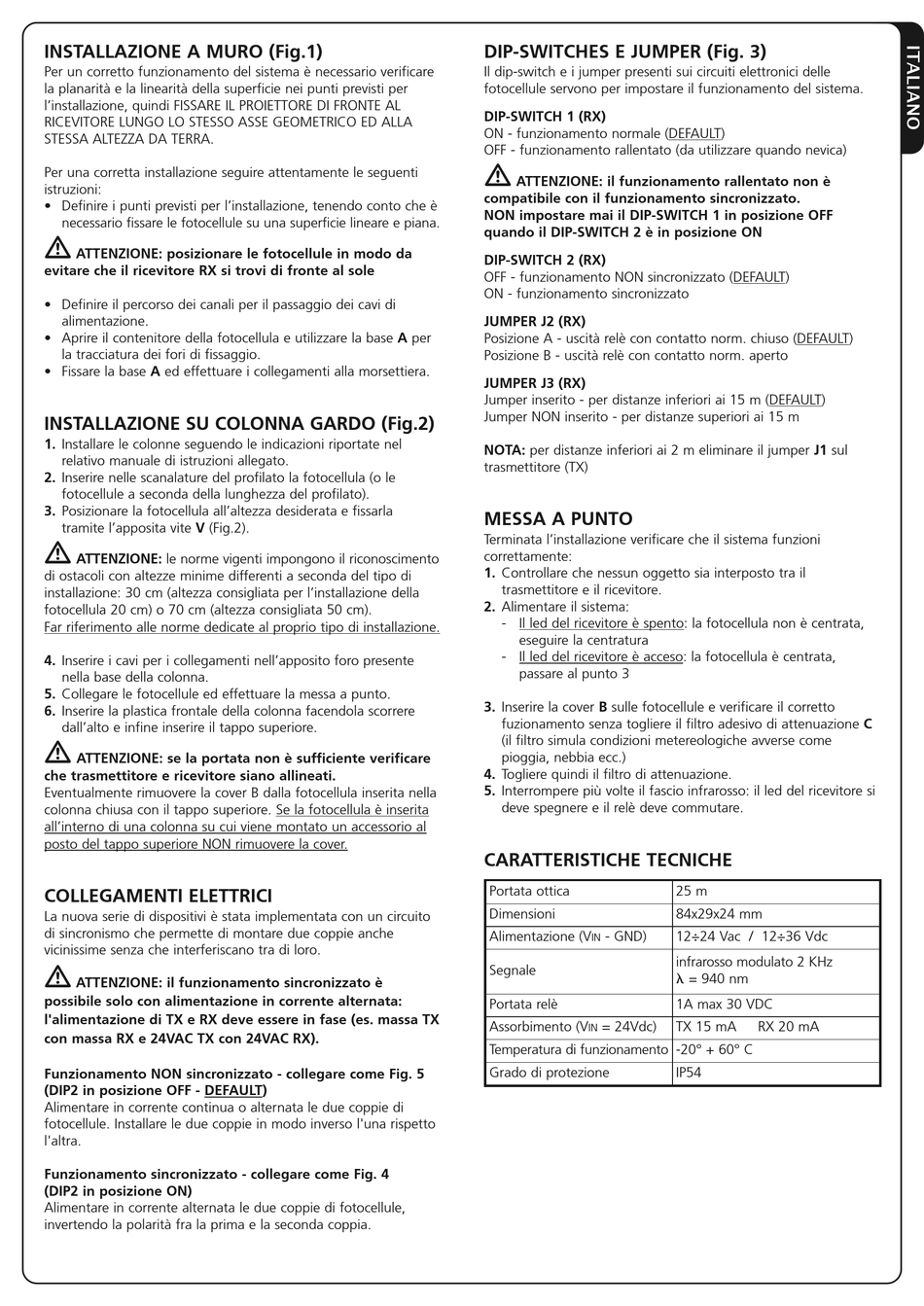

INSTALLAZIONE A MURO (Fig.1)
Per un corretto funzionamento del sistema è necessario verificare
la planarità e la linearità della superficie nei punti previsti per
l'installazione, quindi FISSARE IL PROIETTORE DI FRONTE AL
RICEVITORE LUNGO LO STESSO ASSE GEOMETRICO ED ALLA
STESSA ALTEZZA DA TERRA.
Per una corretta installazione seguire attentamente le seguenti
istruzioni:
• Definire i punti previsti per l'installazione, tenendo conto che è
necessario fissare le fotocellule su una superficie lineare e piana.
ATTENZIONE: posizionare le fotocellule in modo da
evitare che il ricevitore RX si trovi di fronte al sole
• Definire il percorso dei canali per il passaggio dei cavi di
alimentazione.
• Aprire il contenitore della fotocellula e utilizzare la base A per
la tracciatura dei fori di fissaggio.
• Fissare la base A ed effettuare i collegamenti alla morsettiera.
INSTALLAZIONE SU COLONNA GARDO (Fig.2)
1. Installare le colonne seguendo le indicazioni riportate nel
relativo manuale di istruzioni allegato.
2. Inserire nelle scanalature del profilato la fotocellula (o le
fotocellule a seconda della lunghezza del profilato).
3. Posizionare la fotocellula all'altezza desiderata e fissarla
tramite l'apposita vite V (Fig.2).
ATTENZIONE: le norme vigenti impongono il riconoscimento
di ostacoli con altezze minime differenti a seconda del tipo di
installazione: 30 cm (altezza consigliata per l'installazione della
fotocellula 20 cm) o 70 cm (altezza consigliata 50 cm).
Far riferimento alle norme dedicate al proprio tipo di installazione.
4. Inserire i cavi per i collegamenti nell'apposito foro presente
nella base della colonna.
5. Collegare le fotocellule ed effettuare la messa a punto.
6. Inserire la plastica frontale della colonna facendola scorrere
dall'alto e infine inserire il tappo superiore.
ATTENZIONE: se la portata non è sufficiente verificare
che trasmettitore e ricevitore siano allineati.
Eventualmente rimuovere la cover B dalla fotocellula inserita nella
colonna chiusa con il tappo superiore. Se la fotocellula è inserita
all'interno di una colonna su cui viene montato un accessorio al
posto del tappo superiore NON rimuovere la cover.
COLLEGAMENTI ELETTRICI
La nuova serie di dispositivi è stata implementata con un circuito
di sincronismo che permette di montare due coppie anche
vicinissime senza che interferiscano tra di loro.
ATTENZIONE: il funzionamento sincronizzato è
possibile solo con alimentazione in corrente alternata:
l'alimentazione di TX e RX deve essere in fase (es. massa TX
con massa RX e 24VAC TX con 24VAC RX).
Funzionamento NON sincronizzato - collegare come Fig. 5
(DIP2 in posizione OFF - DEFAULT)
Alimentare in corrente continua o alternata le due coppie di
fotocellule. Installare le due coppie in modo inverso l'una rispetto
l'altra.
Funzionamento sincronizzato - collegare come Fig. 4
(DIP2 in posizione ON)
Alimentare in corrente alternata le due coppie di fotocellule,
invertendo la polarità fra la prima e la seconda coppia.
DIP-SWITCHES E JUMPER (Fig. 3)
Il dip-switch e i jumper presenti sui circuiti elettronici delle
fotocellule servono per impostare il funzionamento del sistema.
DIP-SWITCH 1 (RX)
ON - funzionamento normale (DEFAULT)
OFF - funzionamento rallentato (da utilizzare quando nevica)
ATTENZIONE: il funzionamento rallentato non è
compatibile con il funzionamento sincronizzato.
NON impostare mai il DIP-SWITCH 1 in posizione OFF
quando il DIP-SWITCH 2 è in posizione ON
DIP-SWITCH 2 (RX)
OFF - funzionamento NON sincronizzato (DEFAULT)
ON - funzionamento sincronizzato
JUMPER J2 (RX)
Posizione A - uscità relè con contatto norm. chiuso (DEFAULT)
Posizione B - uscità relè con contatto norm. aperto
JUMPER J3 (RX)
Jumper inserito - per distanze inferiori ai 15 m (DEFAULT)
Jumper NON inserito - per distanze superiori ai 15 m
NOTA: per distanze inferiori ai 2 m eliminare il jumper J1 sul
trasmettitore (TX)
MESSA A PUNTO
Terminata l'installazione verificare che il sistema funzioni
correttamente:
1. Controllare che nessun oggetto sia interposto tra il
trasmettitore e il ricevitore.
2. Alimentare il sistema:
- Il led del ricevitore è spento: la fotocellula non è centrata,
eseguire la centratura
- Il led del ricevitore è acceso: la fotocellula è centrata,
passare al punto 3
3. Inserire la cover B sulle fotocellule e verificare il corretto
fuzionamento senza togliere il filtro adesivo di attenuazione C
(il filtro simula condizioni metereologiche avverse come
pioggia, nebbia ecc.)
4. Togliere quindi il filtro di attenuazione.
5. Interrompere più volte il fascio infrarosso: il led del ricevitore si
deve spegnere e il relè deve commutare.
CARATTERISTICHE TECNICHE
Portata ottica
Dimensioni
Alimentazione (V - GND)
IN
Segnale
Portata relè
Assorbimento (V = 24Vdc)
IN
Temperatura di funzionamento -20° + 60° C
Grado di protezione
25 m
84x29x24 mm
12÷24 Vac / 12÷36 Vdc
infrarosso modulato 2 KHz
= 940 nm
1A max 30 VDC
TX 15 mA RX 20 mA
IP54
