DESCRIÇÃO DO QUADRO
O quadro CITY7 é um produto V2 inovador que garante a
segurança e a confiabilidade para a automação dos portões
corrediços.
• Alimentação 230 VAC ou 120 VAC, consoante os modelos,
para 1 motor monofásico máx. 700W.
• Ingresso para selector chave ou botão.
• Ingresso para célula fotoeléctrica de segurança.
• Ingresso para costa de segurança capaz de administrar
costas clássicas com contacto normalmente fechado e costas
de borracha condutora com resistência nominal de 8,2 kohm.
• Ingressos para paragem em abertura e fechadura.
• Testes dos dispositivos de segurança antes de qualquer abertura.
• Lógica de funcionamento programável através de dip-switch.
• Regulação da potência motor e dos tempos de trabalho
mediante trimmer.
• Conector rápido para inserção de um receptor da série Mr1.
• Monitorização dos ingressos (START, STOP, PHOTO, EDGE,
FCA, FCC) através do LED.
• Saída para luz de cortesia.
INSTALAÇÃO
A instalação do quadro, dos dispositivos de segurança e dos
acessórios deve ser executada com a alimentação desconexa.
ALIMENTAÇÃO
O quadro deve ser alimentado por uma linha eléctrica de 230V -
50Hz o 120V - 60Hz consoante os modelos, protegida por um
interruptor térmico magnético diferencial em conformidade com
as normas da lei.

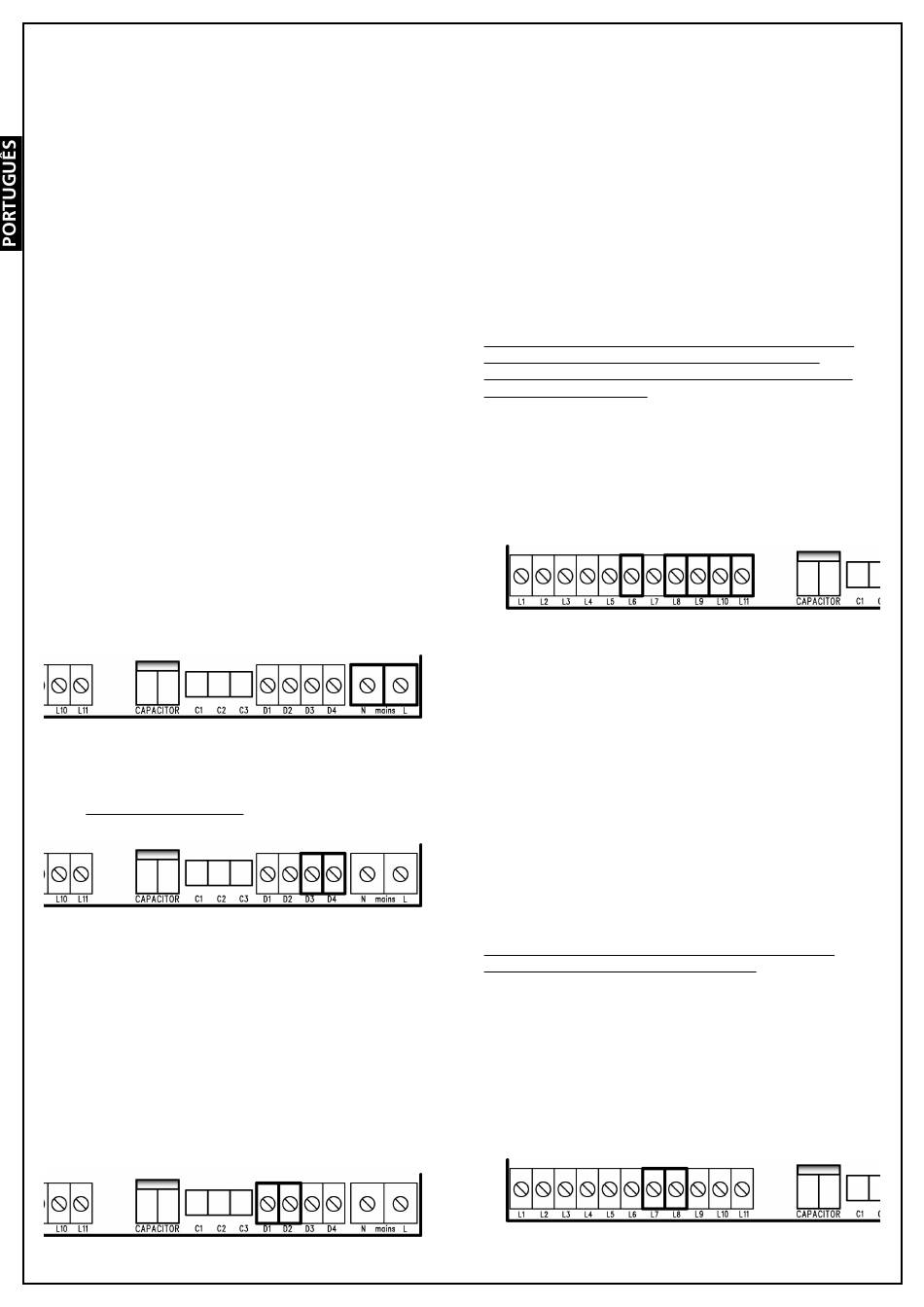

Conectar os cabos de alimentação aos bornes L e N do quadro.
PISCA-PISCA
O quadro prevê o uso de um pisca-pisca de 230V - 40W o 120V
- 40W com intermitência interna.
Conectar os cabos aos bornes D3 e D4.
LUZ DE CORTESIA
Esta saída fornece um contacto limpo normalmente aberto que
se fecha durante cerca de 1 segundo no início de uma fase de
abertura. Este contacto pode ser utilizado para activar o
temporizador de uma luz de cortesia (carga máx: 230V - 4 A).
NOTA: Não dispondo de um temporizador pode-se escolher de
pilotar a luz de cortesia utilizando o canal 4 do receptor MR1:
canal programável como biestável ou timer (ler atentamente as
instruções anexada ao receptor MR1).
O contacto é fornecido nos bornes D1 e D2.
CÉLULAS FOTOELÉCTRICAS
O quadro fornece uma alimentação de 24VAC para células
fotoeléctricas com contacto normalmente fechado e pode executar
um teste de funcionamento antes de iniciar a abertura do portão.
O funcionamento da célula fotoeléctrica pode ter duas
configurações:
1. Célula fotoeléctrica sempre activa:
Intervenção da célula fotoeléctrica durante a abertura ou a
fechadura provoca a paragem do portão. Ao reactivar a
célula fotoeléctrica o portão abrir-se-á completamente.
2. Célula fotoeléctrica NÃO activa na abertura:
A intervenção da célula fotoeléctrica durante a abertura é
ignorada.
A intervenção da célula fotoeléctrica durante a fechadura
provoca a reabertura completa do portão.
Independentemente da configuração escolhida, com o portão
aberto em pausa a contagem do tempo para a eventual
fechadura automática terá início somente depois que a célula
fotoeléctrica for reactivada.
• Conectar os cabos de alimentação dos transmissores das
células fotoeléctricas entre os bornes L10 (GND) e L11 (+)
do quadro.
• Conectar os cabos de alimentação dos receptores das células
fotoeléctricas entre os bornes L10 (GND) e L9 (+) do quadro.
• Conectar a saída dos receptores das células fotoeléctricas
entre os bornes L6 e L8 do quadro.
COSTAS SENSÍVEIS
O quadro é dotado de um ingresso para administrar as costas de
segurança; este ingresso é capaz de administrar a costa clássica
com contacto normalmente fechado e a costa de borracha
condutora com resistência nominal de 8,2 kohm.
O funcionamento da costa pode ter duas configurações:
1. Costa sempre activa:
A intervenção da costa durante a abertura ou a fechadura
provoca a inversão do movimento para liberar o corpo que
causou a intervenção da costa.
Após cerca de 3 segundos ocorre a paragem do portão.
2. Costa NÃO activa na abertura:
A intervenção da costa durante a abertura é ignorada.
A intervenção da costa durante a fechadura provoca a
reabertura completa do portão.
Independentemente da configuração escolhida, a eventual
sucessiva fechadura automática será anulada.
Costa clássica com contacto normalmente fechado: conectar
os cabos da costa entre os bornes L7 e L8 do quadro.
Para satisfazer os requisitos da normativa EN12978 é necessário
instalar costas sensíveis dotadas de um quadro que verifique
constantemente a correcta funcionalidade. Ao serem utilizados
quadros que tenham a possibilidade de executar o teste mediante
a interrupção da alimentação, conectar os cabos de alimentação
do quadro entre os bornes L10 (GND) e L11 (+).
