5.7.4

Schutzgaseinstellung

Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
Falsche Schutzgaseinstellungen!
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans
Schweißbad bringen und in der Folge zu Porenbildung führen.
• Schutzgasmenge entsprechend der Schweißaufgabe anpassen!
• Gasflaschenventil langsam öffnen.
Gastest durchführen (siehe Kapitel "Gastest")
• Am Druckminderer erforderliche Schutzgasmenge einstellen, 4-15 l/min je nach Stromstärke und
Material.
5.7.4.1

Gastest

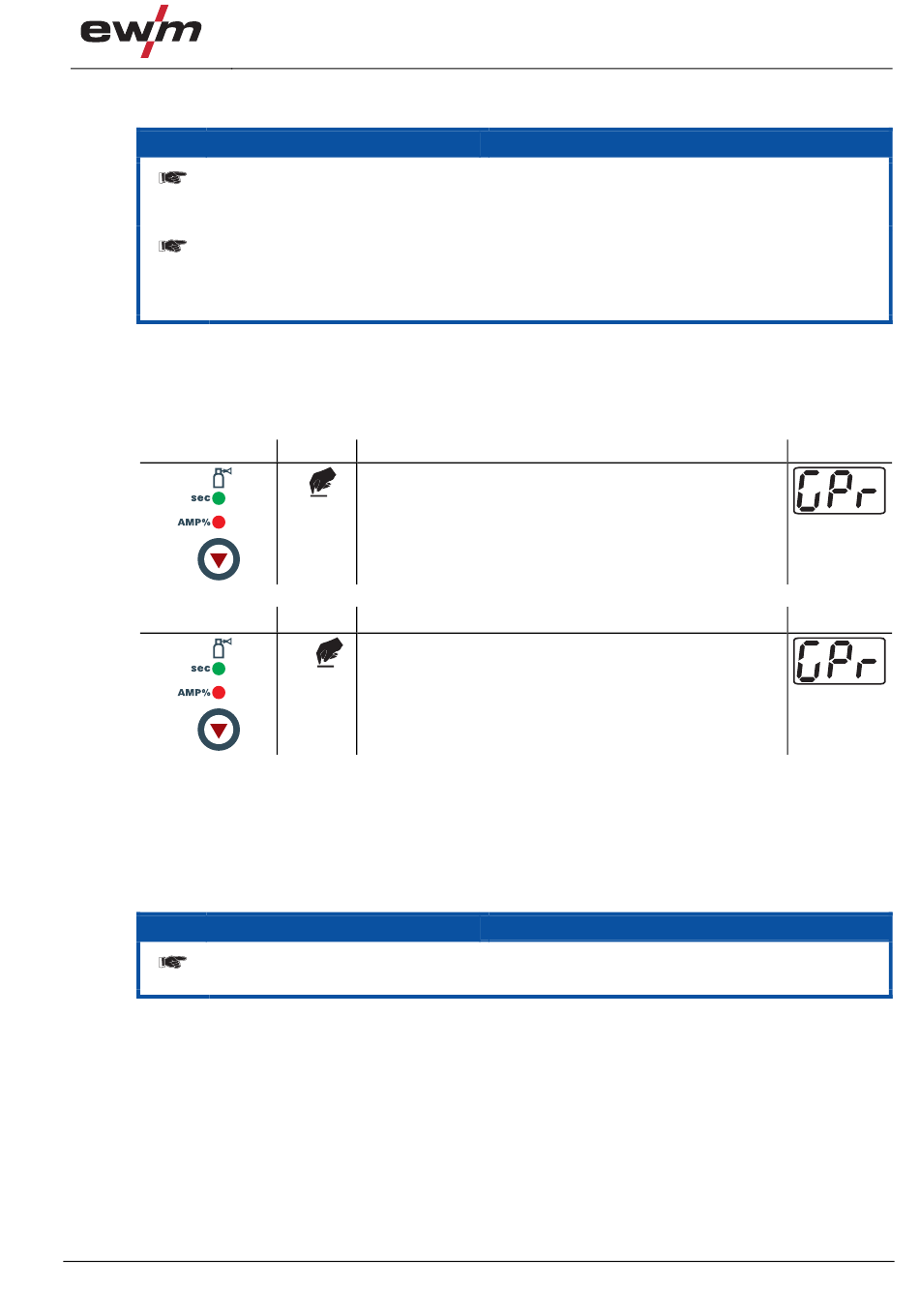

Bedienelement
5.7.4.2 Funktion „Schlauchpaket spülen"
Bedienelement
5.7.4.3 Gasnachströmautomatik
Bei eingeschalteter Gasnachströmautomatik wird die Gasnachströmzeit anwendungsabhängig von der
Gerätesteuerung vorgegeben (4,0 s bis 40,0 s). Die Gasnachströmzeit kann bei Bedarf an der
Gerätesteuerung angepasst werden. Dieser Wert wird anschließend für den aktuellen Anwendungsfall
gespeichert.
Bei ausgeschalteter Gasnachströmautomatik kann die Gasnachströmzeit von 0,0 s bis 40,0 s absolut
vom Anwender eingestellt werden.
Zur Einstellung bzw. zum Ein oder Ausschalten dieser Gerätefunktion siehe Kapitel
„Menüs / Untermenüs der Gerätesteuerung"
099-004876-EW500
11.07.2011
Aktion Ergebnis
Anwahl Gastest
1 x
Schutzgas strömt für ca. 20 s
Durch nochmaliges Betätigen kann der Gastest sofort
beendet werden.
Aktion Ergebnis
Anwahl Schlauchpaket spülen.
5 s
Schutzgas strömt permanent bis die Taste Gastest
nochmals betätigt wird. LED „AMP%" blinkt.
Aufbau und Funktion
HINWEIS
HINWEIS
WIG-Schweißen
Anzeige
Anzeige
