Aufbau und Funktion
Schweißbrennerkühlung
5.5 Schweißbrennerkühlung
Montage- und Anschlussbeschreibungen in der Betriebsanleitung des Kühlgerätes
beachten!
Pos. Symbol
1
2
3
Steuer- und Versorgungsleitung zum Schweißgerät
Die Verbindung zwischen Kühl- und Schweißgerät wird durch zwei Leitungen hergestellt.
• Steuerleitungsstecker am Schweißgerät einstecken.
• Versorgungsleitungsstecker am Schweißgerät einstecken.
26
Beschreibung 0
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Kühlmodul
HINWEIS

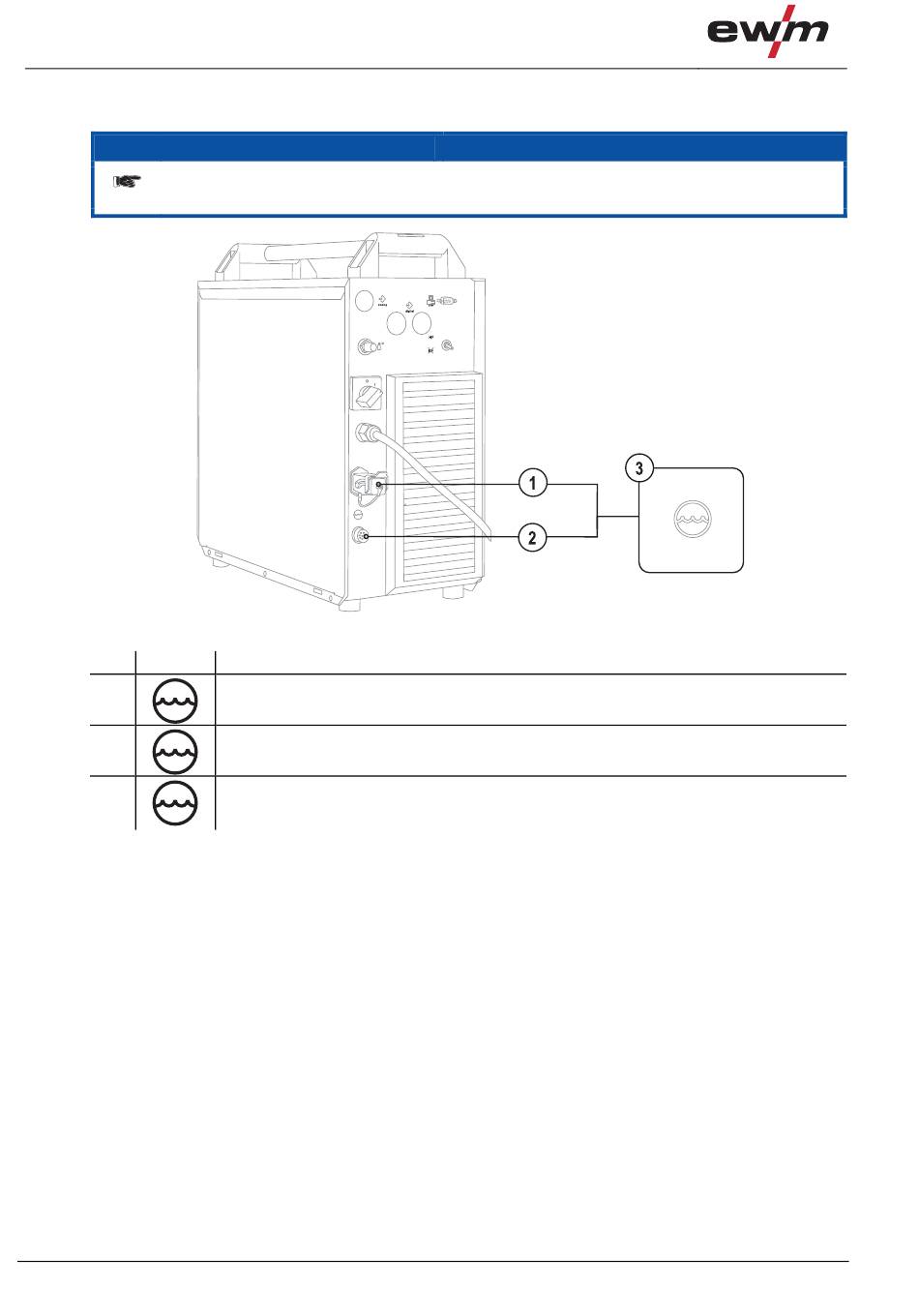

Abbildung 5-1
