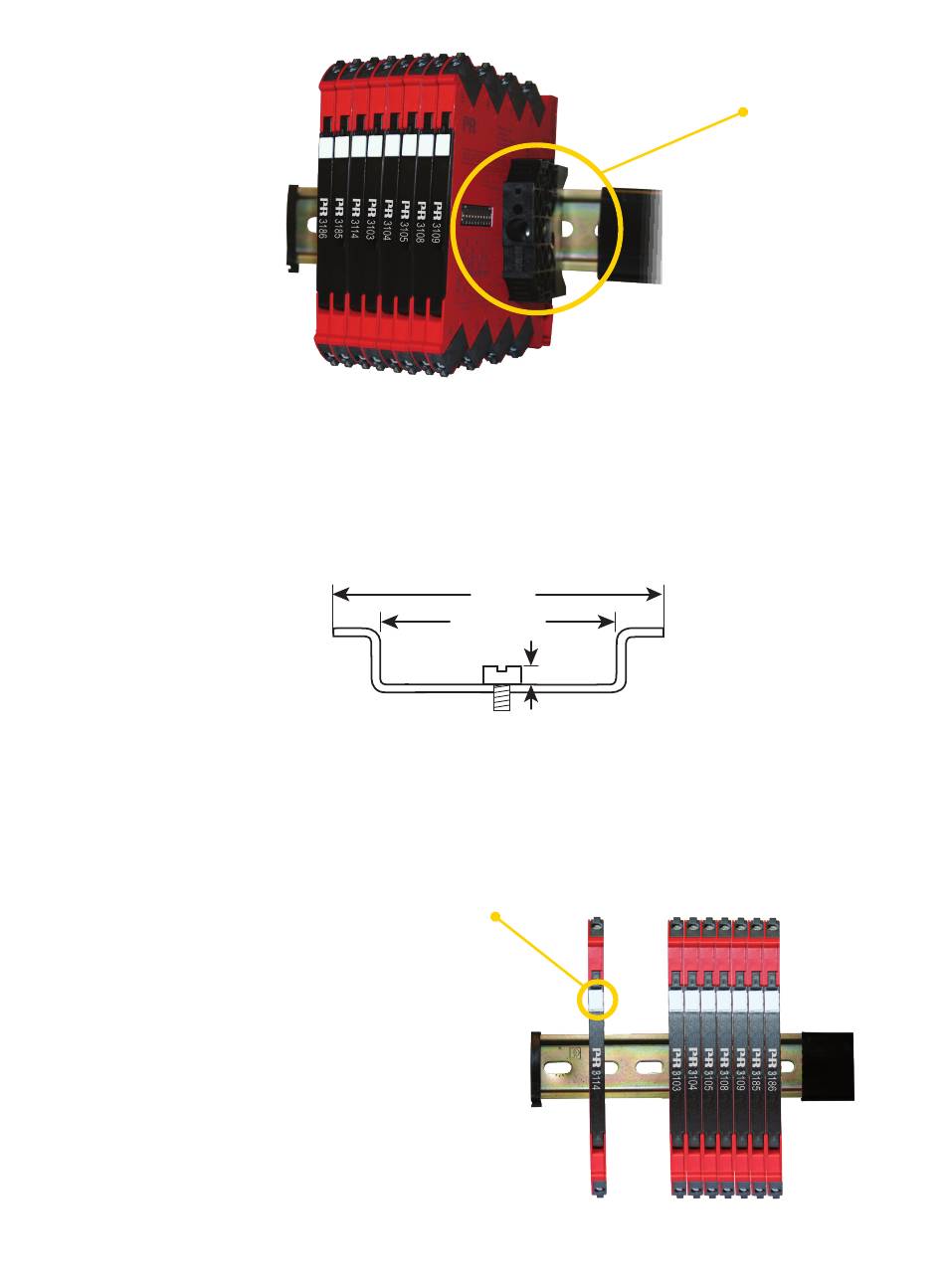

Das 3117 kann auf der Hutschiene oder der Power Rail installiert werden. Bei Anwendungen der Marine müssen die Geräte
durch einen Gerätehalter für die Stromschiene gestützt werden (PR-Teilenummer 9404). Geräte zur Versorgung können nach
Anwendungsbedarf auf die Power Rail installiert werden.
Wenn ein 3117er-Gerät mit Power Rail-Anschluss auf die Hutschiene installiert wird, so muss beachtet werden, dass die Köpfe
der Schrauben, die zur Befestigung der 7,5-mm-Hutschiene verwendet werden, kleiner als 3,5 mm sein müssen, um einen
Kurzschluss mit den Power Rail-Anschlüssen des 3117 zu vermeiden.
Die Power Rail kann über die Versorgungsklemmen versorgt werden. Die Klemmen können einen Strom von max. 400 mA
übertragen.
Die Frontplatte der 3000er-Serie ist zur Anbringung eines
Etikettes mit einer Freifläche versehen. Diese Fläche misst
5 x 7,5 mm und eignet sich für Etiketten von Weidmüller
MultiCard System, Typ MF 5/7,5.
Installation auf Power Rail / Hutschiene
Versorgung der Power Rail
Kennzeichnung
3117V102-DE
35 mm
> 24 mm
< 3,5 mm
Gerätehalter für
Stromschiene
9
