Die technischen Daten spezifizieren die maximal erforderliche Leistung bei nominalen Betriebswerten, z.B. 24 V Versorgung,
60°C Umgebungstemperatur, 600 Ohm Last und 20 mA Ausgangsstrom.
Hutschienen Lösung - Versorgungsbrücke:
Die Geräte können mit 24 VDC ±30% über
direkte Verdrahtung und Brücke zwischen
den Geräten versorgt werden.
Schutzsicherung: 2,5 A.
Schutzsicherung: 0,4 A.
Power Rail-Lösung #1:
Alternativ kann die 24 V-Versorgungs-
spannung über die Power Rail verteilt
werden, welche durch eines der
angeschlossenen Serie 3000er-Geräte
eingespeist werden kann.
Hinweis:
Der Gerätetyp 3117-N kann nur durch direkte Verdrahtung der Klemmen über eine Hutschiene
versorgt werden. Ein Power Rail Anschluss besteht nicht.
Merkmale der externen Sicherung:
Die 2,5 A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen.
Flexible Versorgung
Power Rail-Lösung #2:
Der 3405 Einspeisebaustein ermöglicht den
Anschluss einer Quelle mit 24 VDC / 2,5 A auf
die Power Rail.
Schutzsicherung: 2,5 A.
Schutzsicherung: Befindet sich im PR 9410.

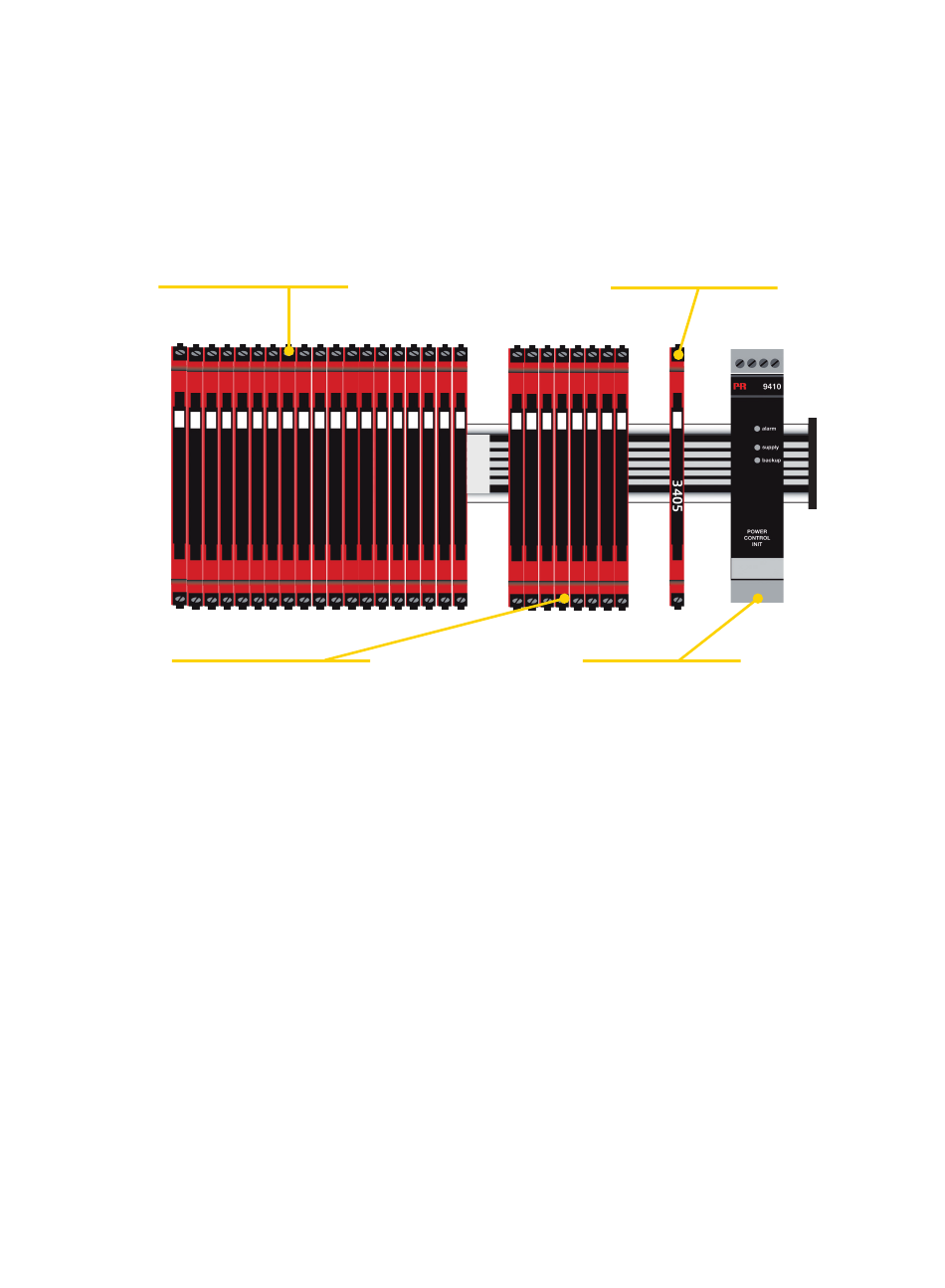

Power Rail-Lösung #3:
Das Power Control Unit 9410 kann die
Power Rail mit bis zu 96 W versorgen und
betreiben. Redundanter Aufbau durch zwei
Einspeisebausteine ist möglich.
3117V102-DE
7
