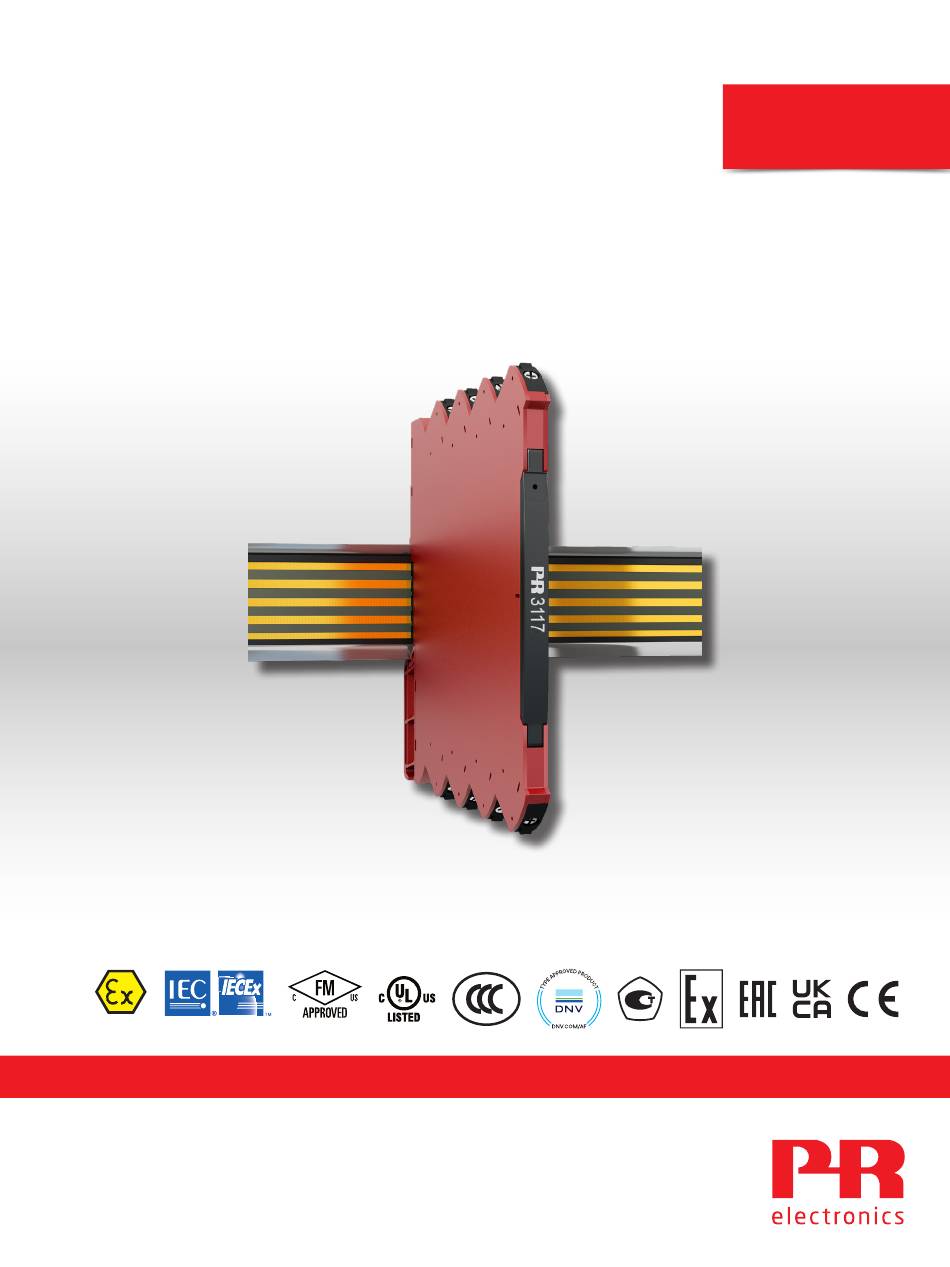

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 3117 Bipolarer isolierter Signalwandler / Trennverstärker ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 3117 V103- DE A b S eriennr. : 1818 45025...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine branchenunabhängige Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern. -
Seite 3: Inhaltsverzeichnis
Bipolarer isolierter Signalwandler / Trennverstärker 3117 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Nachbargeräten) zu achten, um den Schutz gegen elektrischen Schlag aufrechtzuerhalten. SPANNUNG Der hinter der Frontplatte des 3117 befindliche Anschluss ist mit den Eingangsklemmen verbunden, an denen es zu gefährlichen Spannungen kommen kann. Potenzielle Gefahr elektrostatischer Aufladung. Um das Risiko einer Explosion durch elektrostatische Aufladung des Gehäuses zu vermeiden, sollte nicht an den Geräten gearbeitet werden, ohne zuvor... -
Seite 5: Sicherheitsregeln
Anweisungen in dieser Installationsanleitung vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, bitte mit dem Händler vor Ort Kontakt aufnehmen oder alternativ mit PR electronics GmbH www.prelectronics.com Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bezüglich der Installation elektrischer Apparaturen zu erfolgen, z. B. -
Seite 6: Montage/Demontage Des Systems 3000
Das Gerät wird von der Schiene gelöst, indem man die untere Verriegelung nach unten bewegt. Der PR 3117 kann auf einer Hutschiene oder (gegebenenfalls) auf einer Power Rail angebracht werden. Wenn ein PR 3117 mit Power-Rail-Anschlüssen auf einer Standard-Hutschiene mit 7,5 mm installiert werden soll, so muss sichergestellt werden, dass die Köpfe der Schrauben, die zur Befestigung der Hutschiene verwendet werden,... -
Seite 7: Installation Auf Hutschiene / Power Rail
Geräte zur Versorgung können nach Anwendungsbedarf auf der Power Rail installiert werden. Kennzeichnung Die Frontplatte des PR 3117 ist zur Anbringung eines Etiketts mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. -
Seite 8: Flexible Versorgung
Geräte auf der Schiene mit Strom versorgt. Hinweis: PR 3117-N kann nur über die direkte Verdrahtung der Hutschiene an jedem Gerät versorgt werden. Merkmale der externen Sicherung: Die 2,5-A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen. -
Seite 9: Verwendung
• Exzellente Genauigkeit, besser als 0,05% des gewählten Bereichs Verwendung • Der 3117 ist ein isolierter Trennwandler, der analoge bipolare Prozesssignale in analoge unipolare Signale wandelt. • Das System bietet eine 3-Wege Trennung, Schutz der Steuerung vor Überspannung, Transienten und Rauschunterdrückung. -
Seite 10: Anschlüsse
(±) Versorgung + Versor- Versorgung - gung Keine Verbindung Rail, Versorgung + Power Rail-Anschlüsse Rail, Versorgung - (Nur Typ 3117 mit Power Rail-Option) Keine Verbindung Keine Verbindung Sicherer Bereich oder Zone 2 / Cl. 1, Div. 2, gr. A-D 3117V103-DE... -
Seite 11: Spezifikationen
Mit Power Rail-Anschluss / Schraubklemmen 3117 verstärker Versorgung via Schraubklemmen : -N Beispiel: 3117-N (Bipolarer isolierter Signalwandler / Trennverstärker, Versorgung über Klemmen) Zubehör 9404 = Gerätehalter für Stromschiene Zubehör für Power-Rail-Geräte 3405 = Einspeisebaustein 9400 = Power Rail – 7,5 oder 15 mm hoch... - Seite 12 Genauigkeit: Höherer Wert der allgemeinen oder Grundwerte: Genauigkeitswerte Eingangsart Absolute Genauigkeit Temperaturkoeffizient Alle ≤ ±0,05% d. Messsp. ≤ ±0,01% d. Messsp. / °C EMV-Immunitätseinwirkung ..... . . < ±0,5% der Messsp. Erweiterte EMV-Immunität: NAMUR NE 21, A Kriterium, Burst .
-
Seite 13: Konfiguration
Konfiguration Programmierung über DIP-Schalter Die zur Anwendung vorgesehenen Geräte lassen sich über DIP-Schalter programmieren. Die DIP-Schalter sind an der Geräteseite angebracht und können mit einem kleinen Schraubendreher oder mit einem anderen Hilfsmittel eingestellt werden. Standard-Werkseinstellungen Eingang ........-10...+10 V Ausgang . -
Seite 14: Betrieb & Fehlersuche
Betrieb & Fehlersuche Die Geräte der 3000er-Serie bieten mehrere Funktionen, die eine einfache Bedienung und eine effiziente Fehlerbehebung gewährleisten. Die Überwachung des Betriebszustands ist einfach über die LED auf der Vorderseite möglich. Statusanzeige der LED auf der Vorderseite Versorgung – grün Erforderliche Zustand Ausgang... -
Seite 15: Installationsanleitung
Installationsanleitung UL-Einbau Nur Kupferleiter für 60/75°C verwenden. Leitungsquerschnitt ........AWG 26-12 UL-Dateinummer . -
Seite 16: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 1801 Modell 3117-N hinzugefügt. Spezifikationen für max. Leistungsbedarf und Verlustleistung hinzugefügt. PESO-/CCOE-Zulassung hinzugefügt. 2108 PESO-/CCOE-Zulassung aufgegeben. CCC-Zulassung hinzugefügt. ATEX- und IECEx-Zulassungen aktualisiert - Ex na in Ex ec geändert. - Seite 17 Wir engagieren uns für Ihre Zufriedenheit und bieten innerhalb des Gewährleistungszeitraums sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.de.
