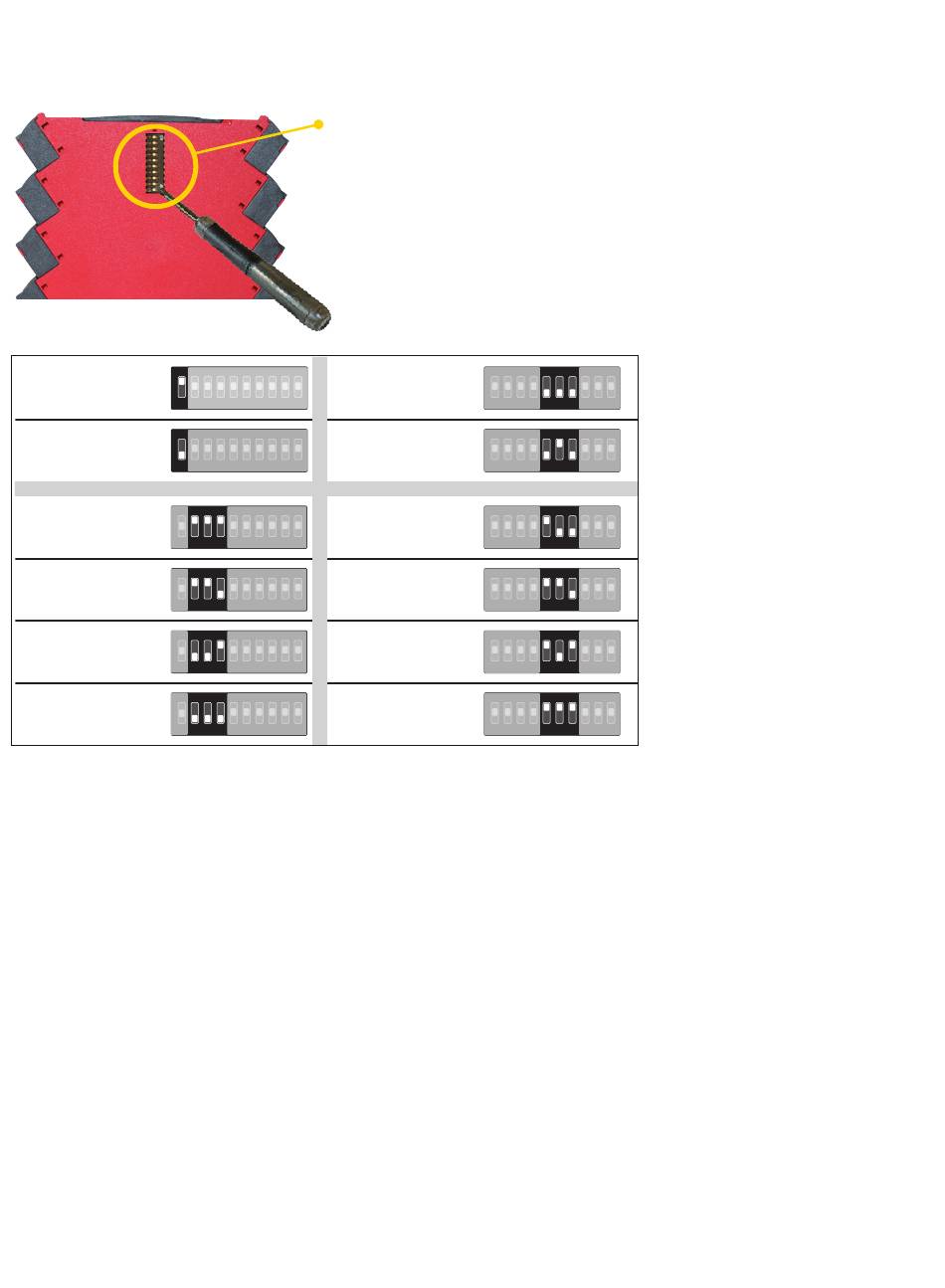

Das Gerät wird über DIP-Schalter programmiert. Die DIP-Schalter sind an der Geräteseite angebracht und können mit einem
kleinen Schraubendreher oder mit einem anderen Hilfsmittel eingestellt werden.
Filter EIN
ON
Bandbreite
10 Hz
1 2 3 4 5 6 7 8 9 10
Filter AUS
ON
Bandbreite
> 100 Hz
1 2 3 4 5 6 7 8 9 10
Eingang
ON
Strom
-10...+10 mA
1 2 3 4 5 6 7 8 9 10
Eingang
ON
Strom
-20...+20 mA
1 2 3 4 5 6 7 8 9 10
Eingang
ON
Spannung
-5...+5 V
1 2 3 4 5 6 7 8 9 10
Eingang
ON
Spannung
-10...+10 V
1 2 3 4 5 6 7 8 9 10
Die Position der DIP-Schalter kann nur in energetisiertem Zustand abgelesen werden.
16
Programmierung über DIP-Schalter
Einstellung der DIP-Schalter.
Werkseinstellungen sind:
Eingang = -10...+10 V
Ausgang = 0...20 mA
Alle DIP-Schalter in Position OFF.
Ausgang, Kanal 1
Strom
0...20 mA
Ausgang, Kanal 1
Strom
4...20 mA
Ausgang, Kanal 1
Spannung
0...10 V
Ausgang, Kanal 1
Spannung
2...10 V
Ausgang, Kanal 1
Spannung
0...5 V
Ausgang, Kanal 1
Spannung
1...5 V
