3.3

Lieferumfang

1 Basic quattro
1 Fußschalter
1 Anschlussset
1 Betriebsanleitung mit Anlagen
1 Netzkabel
3.4 Zubehör
Zusatztanks
2958-0050
DE
2958-0250
Strahlmittel
Cobra Aluoxid
1594-1105
1594-1205
1594-2220
1584-1005
1583-1005
1583-1020
1587-1005
1587-1020
1585-1005
1585-1020
Rolloblast Perlen
1594-1305
1594-2312
1589-1005
Strahldüsen
Runddüsen
90002-1203
90003-3213
90002-1204
90003-3211
90003-3214
90002-1205
90002-1206
Breitschlitzdüsen
90003-1739
4.

Inbetriebnahme

4.1

Aufstellen

Wählen Sie zur Aufstellung eine stabile, rutschfeste Unterlage.

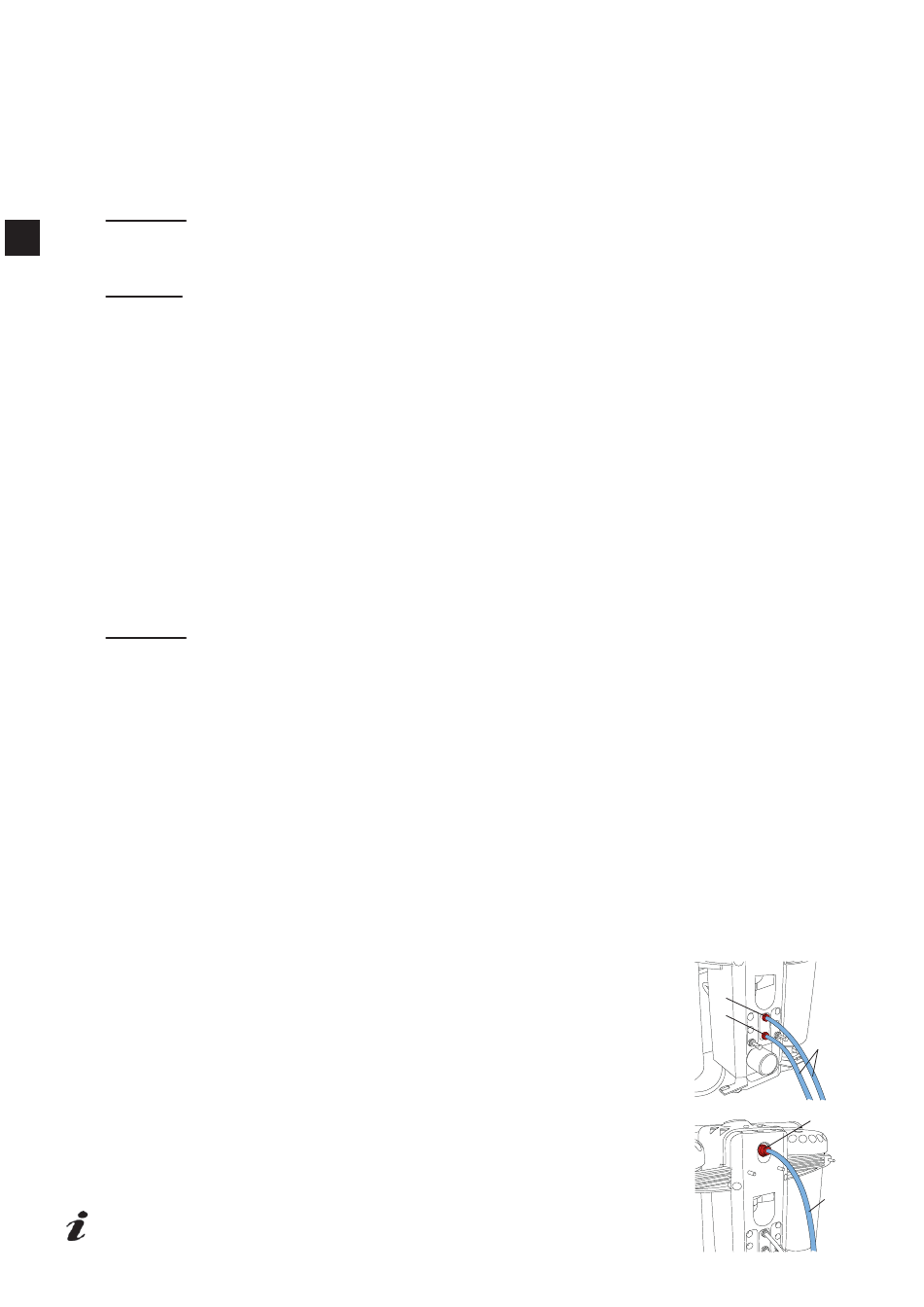

4.2 Fußschalter Anschluß
‡ Den in der Strahlkammer deponierten Fußschalter entnehmen.
‡ Stecken Sie das mit „A" gekennzeichnete Ende des Schlauches (13) bis zun Anschlag in
den mit „A" gekennzeichneten Schlauchanschluß (17) am Strahlgerät.
‡ Stecken Sie das mit „B" gekennzeichnete Ende des Schlauches (13) bis zun Anschlag in
den mit „B" gekennzeichneten Schlauchanschluß (18) am Strahlgerät.
Beim Stecken der Schläuche ist ein leichter Widerstand zu überwinden.
4.3 Druckluft Anschluß
‡ Druckluftschlauch (12) bis zum Anschlag in Schlauchanschluß (15) einstecken. Dabei ist ein
leichter Widerstand spürbar zu überwinden.
‡ Zum Anschluß an das Druckluftnetz die passende Schlauchkupplung aus beiliegendem Set
auswählen und am anderen Schlauchende anbringen.
Die Strahltanks stehen nur unter Druck solange der Fußschalter betätigt wird.
DE
Basic quattro Zusatztank 25-70 μm
Basic quattro Zusatztank 70-250 μm
25 μm [500 mesh], weiß 5-kg-Kanister
50 μm [270 mesh], weiß 5-kg-Kanister
50 μm [270 mesh], weiß 20-kg-Eimer
90 μm [170 mesh], weiß 5-kg-Kanister
110 μm [150 mesh], weiß 5-kg-Kanister
110 μm [150 mesh], weiß 20-kg-Eimer
125 μm [115 mesh], rosa 5-kg-Kanister
125 μm [115 mesh], rosa 20-kg-Eimer
250 μm [60 mesh], weiß 5-kg-Kanister
250 μm [60 mesh], weiß 20-kg-Eimer
50 μm [400-200 mesh] 5-kg-Kanister
50 μm [400-200 mesh] 12,5-kg-Kanister
100 μm [170-100 mesh] 5-kg-Kanister
silber 0,4mm [0,0158 inch]
gold 0,65mm [0,0256 inch]
grün 0,8mm [0,0315 inch]
blau 1,0mm [0,0394 inch]
rot 1,2mm [0,0473 inch]
braun 1,4mm [0,0552 inch]
bronze 2,0mm [0,0788 inch]
hellrot 1,5x3,5mm [0,0591x0,1379 inch]
- 4 -
17
18
13
Abb. 2
15
12
Abb. 3
