Modbus-, V1- Oder Wm550-Ausgang - Endress+Hauser Tankside Monitor NRF81 Kurzanleitung

Tankside Monitor NRF81
7.6.3

Modbus-, V1- oder WM550-Ausgang

1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

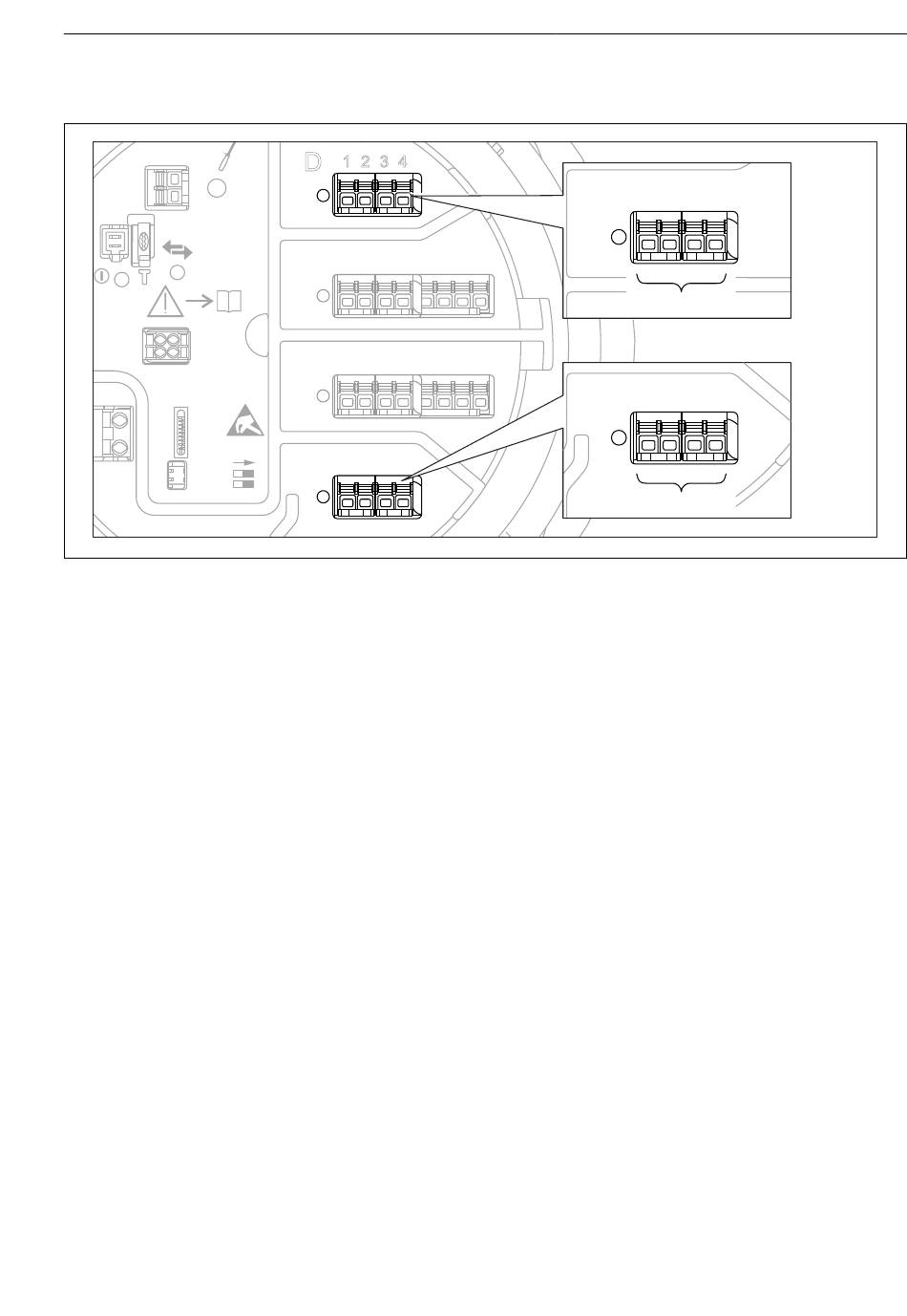

 28 Mögliche Positionen der "Modbus"- oder "V1"-Module (Beispiele); diese Module können je nach
Geräteausführung auch in den Slots B oder C sitzen.
Je nach Bestellcode kann das Gerät über eine oder zwei Modbus- oder V1-Kommunikations-
schnittstellen verfügen. Diese werden in folgenden Untermenüs konfiguriert:
Modbus
Setup → Erweitertes Setup → Kommunikation → Modbus X1-4 →Konfiguration
V1
• Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → Konfiguration
• Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → V1 Eingang Quellenauswahl
WM550
• Setup → Erweitertes Setup → Kommunikation → WM550 X1-4 → Konfiguration
• Setup → Erweitertes Setup → Kommunikation → WM550 X1-4 → Untermenü WM550
input selector
Endress+Hauser
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
5 6 7 8
5 6 7 8
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
Inbetriebnahme
A0031200
49
