Einbau

5 Einbau
5.1

Einbaubedingungen

5.1.1

Einbaulage

Allgemeine Bedingungen
• Nicht im Zentrum des Tanks installieren.
• Nicht über einem Befüllstrom installieren.
• Tankeinbauten (z. B. Grenzschalter, Temperatursonden) im Signalstrahl vermeiden.
Mindestwandabstand
Messbereich
Antenne 50 mm/2"
5 m (16 ft) 0,3 m (0,98 ft)
10 m (33 ft) 0,6 m (1,9 ft)
15 m (49 ft) 0,9 m (2,9 ft)
20 m (66 ft) 1,2 m (3,9 ft)
25 m (82 ft) 1,5 m (4,9 ft)
30 m (98 ft) 1,8 m (5,9 ft)
1) Bestellmerkmal 100 "Antenne", Option AB
2) Bestellmerkmal 100 "Antenne", Option AC
3) Bestellmerkmal 100 "Antenne", Option AD

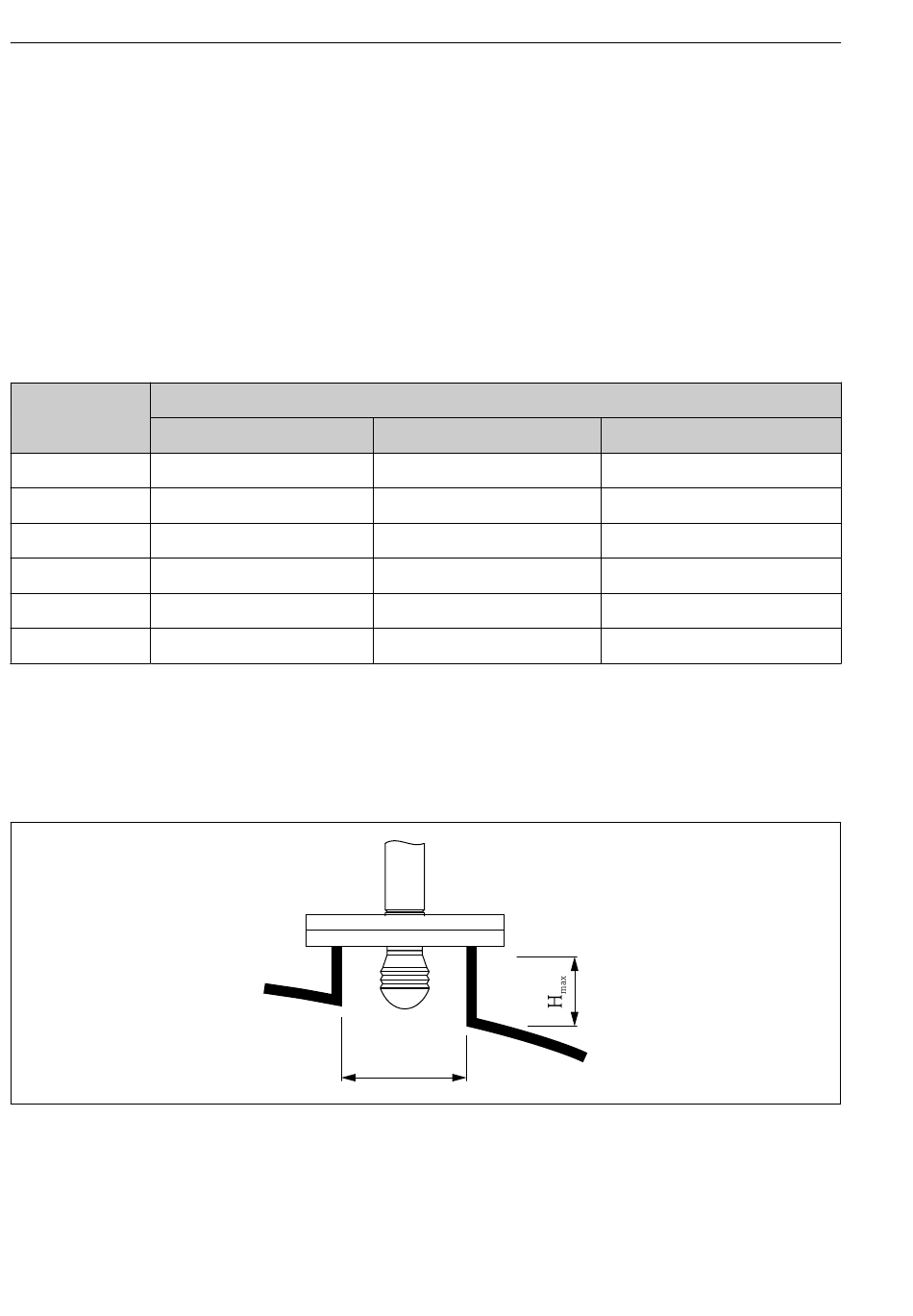

5.1.2 Montagestutzen
12
Mindestwandabstand
1)
Antenne 80 mm/3"
0,17 m (0,55 ft)
0,33 m (1,1 ft)
0,5 m (1,6 ft)
0,67 m (2,2 ft)
0,83 m (2,7 ft)
1,0 m (3,3 ft)
øD
2)
Antenne 100 mm/4"
0,13 m (0,44 ft)
0,27 m (0,87 ft)
0,4 m (1,3 ft)
0,53 m (1,7 ft)
0,67 m (2,2 ft)
0,8 m (2,6 ft)
Micropilot NMR81
3)
A0032956
