Bedienungsmöglichkeiten
42
8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige
8.3.1

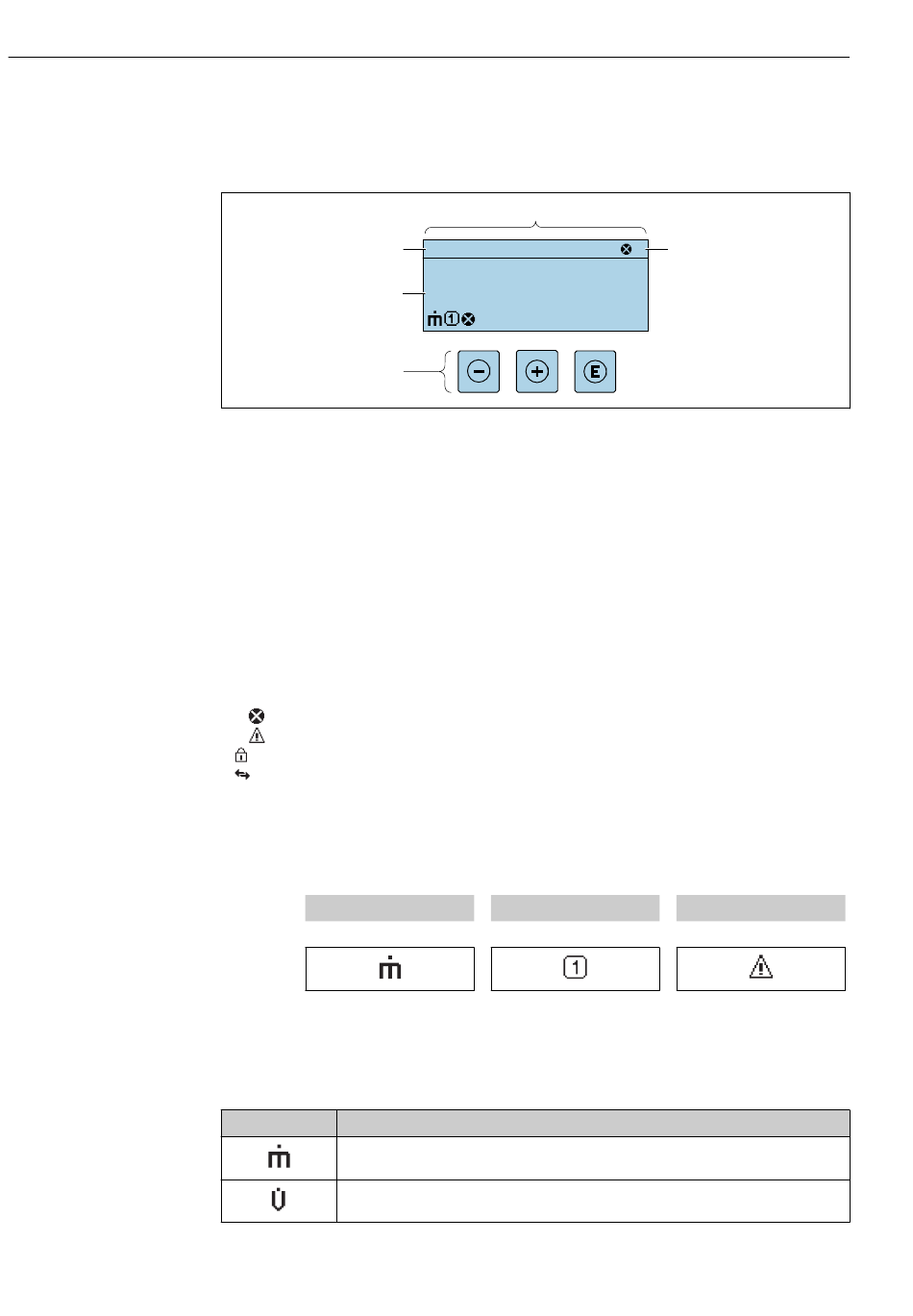

Betriebsanzeige

2
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  47
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  106
• F: Ausfall
• C: Funktionskontrolle
• S: Außerhalb der Spezifikation
• M: Wartungsbedarf
• Diagnoseverhalten →  107
• : Alarm
• : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunikation (Kommunikation via Fernbedienung ist aktiv)

Anzeigebereich

Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
↓
Beispiel
Messgrößen
Symbol Bedeutung
Massefluss
• Volumenfluss
• Normvolumenfluss
Proline Promass E 200 PROFIBUS PA
1
X X X X X X X X X
1120.50
Messkanalnummer
↓
F
3
kg/h
Diagnoseverhalten
↓
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
Endress+Hauser
A0029348
