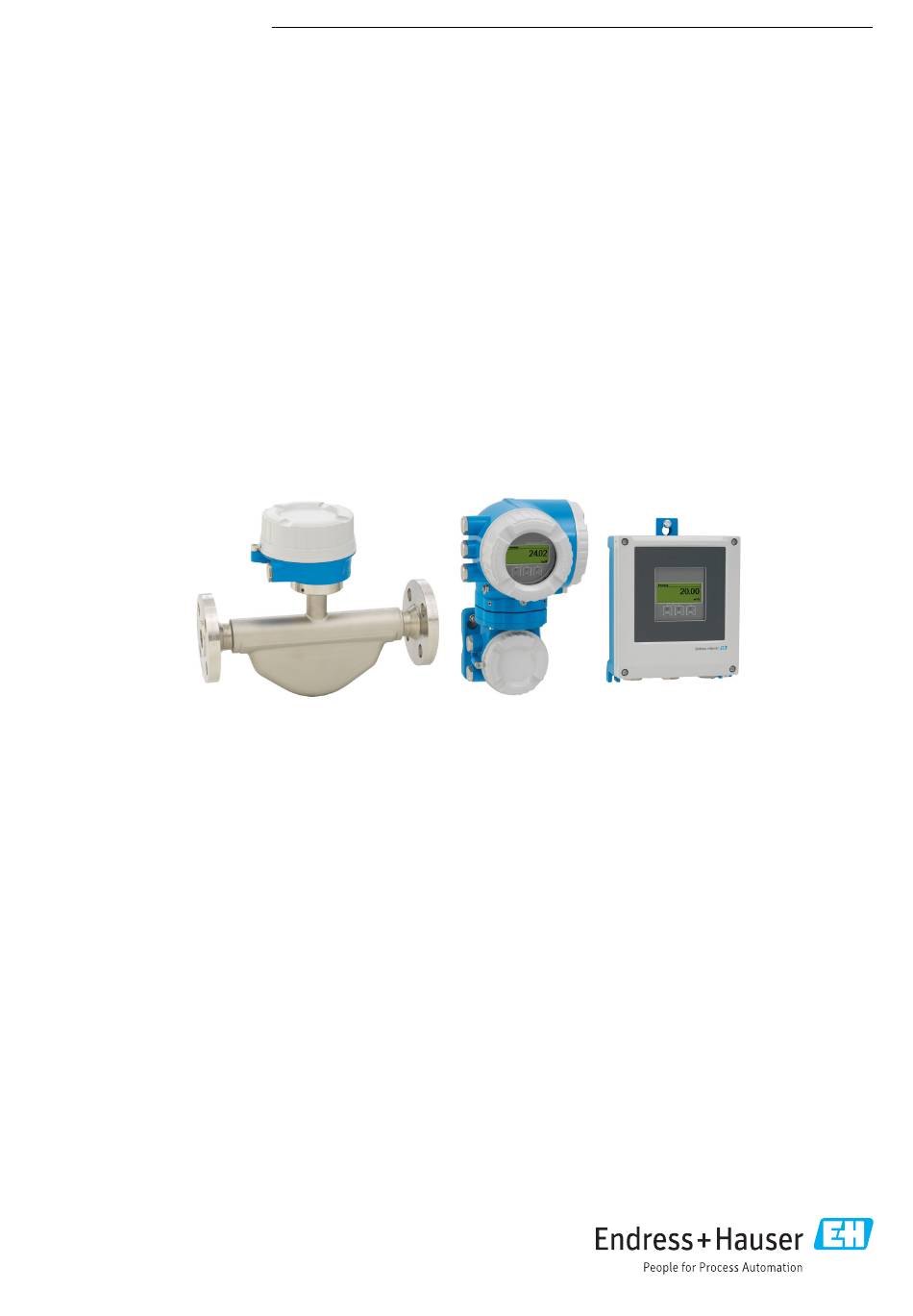

Seite 1 Products Solutions Services TI01282D/06/DE/02.17 71373648 Technische Information Proline Promass E 500 Coriolis-Durchflussmessgerät Das Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrennt- ausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen • Kostengünstig – vielseitig einsetzbares Gerät; Alternative zu Messstoffeigenschaften wie Viskosität und Dichte...
Seite 2: Inhaltsverzeichnis
Proline Promass E 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Lagerungstemperatur ......56 Klimaklasse .
Seite 3 Proline Promass E 500 Anwendungspakete ..... . . 108 Diagnosefunktionalitäten ..... . 108 Heartbeat Technology .
Seite 4: Hinweise Zum Dokument
Proline Promass E 500 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass E 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass E 500 Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach. Die Resonanzfrequenz ist somit eine Funktion der Messstoffdichte. Auf- grund dieser Abhängigkeit lässt sich mit Hilfe des Mikroprozessors ein Dichtesignal gewinnen.
Seite 7: Messeinrichtung
Proline Promass E 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über ein Verbin- dungskabel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...
Seite 8: Gerätearchitektur
Proline Promass E 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...
Seite 9: Sicherheit
Proline Promass E 500 Sicherheit IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren.
Seite 10 Proline Promass E 500 WLAN-Passphrase Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle wird durch den Netzwerkschlüssel geschützt. Die WLAN- Authentifizierung des Netzwerkschlüssels ist konform dem Standard IEEE 802.11. Der Netzwerkschlüssel ist im Auslieferungszustand geräteabhängig vordefiniert. Er kann über das Untermenü...
Seite 11: Eingang
Proline Promass E 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 12: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 13 Proline Promass E 500 Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel •...
Seite 14: Ausgang
Proline Promass E 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1…4 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.
Seite 15: Ausgangssignal
Proline Promass E 500 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv)  Ex-i, passiv Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250 … 700 Ω Auflösung 0,38 µA Dämpfung...
Seite 16 Proline Promass E 500 Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv...
Seite 17 Proline Promass E 500 Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 18: Frei Konfigurierbarer Ein-/Ausgang
Proline Promass E 500 Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Ausgangsfrequenz Einstellbar: 0 … 1 000 Hz Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen...
Seite 19 Proline Promass E 500 PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly PROFINET Gerätediagnose Gemäß "Application Layer protocol for decentralized periphery", Version 2.3...
Seite 20 Proline Promass E 500 Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen...
Seite 21: Ex-Anschlusswerte
Proline Promass E 500 Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature...
Seite 22: Schleichmengenunterdrückung
Proline Promass E 500 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i = 100 mA = 1,25 W Option HA PROFIBUS PA Ex i...
Seite 23 Proline Promass E 500 Bürde HART Min. 250 Ω Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  113. • Messgrößen via HART-Protokoll • Burst Mode Funktionalität PROFIBUS PA Hersteller-ID 0x11 Ident number 0x156D Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) •...
Seite 24 Proline Promass E 500 Polarität Auto-Polarität für die automatische Korrektur von gekreuzten TxD- und RxD-Paaren Unterstützte CIP-Verbindungen Max. 3 Verbindungen Explizite Verbindungen Max. 6 Verbindungen I/O-Verbindungen Max. 6 Verbindungen (Scanner) Konfigurationsmöglichkeiten • DIP-Schalter auf dem Elektronikmodul für IP-Adressierung für Messgerät •...
Seite 25 Proline Promass E 500 Konfigurationsmöglichkeiten • DIP-Schalter auf dem Elektronikmodul, für die Vergabe des Gerätenamens für Messgerät (letzter Teil) • Herstellerspezifische Software (FieldCare, DeviceCare) • Webbrowser • Gerätestammdatei (GSD), ist über den integrierten Webserver des Messge- räts auslesbar Konfiguration des •...
Seite 26 Proline Promass E 500 Server VCRs Source VCRs Sink VCRs Subscriber VCRs Publisher VCRs Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  113. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten •...
Seite 27: Energieversorgung
Proline Promass E 500 Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promass 500 grund- Vorgängermodell sätzlich die Kompatibilität der Modbus-Register für die Prozessgrößen und Diagnoseinformationen zum Vorgängermodell Promass 83. Eine Anpassung der Projektierung im Automatisierungssystem ist nicht notwendig. ...
Seite 28: Verfügbare Gerätestecker
Proline Promass E 500 EtherNet/IP Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  14.
Seite 29: Pinbelegung Gerätestecker
Proline Promass E 500 Bestellmerkmal "Eingang; Ausgang 1", Option NA "EtherNet/IP" Bestellmerkmal Kabeleinführung/Anschluss →  32 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – 1) 2) 1) 2) 1) 2) 1) 2) Stecker M12 × 1 Stecker M12 × 1 Nicht kombinierbar mit einer externen WLAN-Antenne (Bestellmerkmal "Zubehör beigelegt", Option P8),...
Seite 30: Versorgungsspannung
Proline Promass E 500 EtherNet/IP Belegung Codierung Stecker/Buchse A0016812 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden. Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle)
Seite 31: Elektrischer Anschluss
Proline Promass E 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 61 62 63 64 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Schutzerde (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...
Seite 32: Anschluss Messumformer
Proline Promass E 500 10 9 A0028197 Schutzerde (PE) Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer Verbindungskabel Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer Schutzerde (PE) Anschluss Messumformer • Klemmenbelegung →  27 • Pinbelegung Gerätestecker →  29 Anschluss Messumformer: Proline 500 – digital...
Seite 33 Proline Promass E 500 Anschluss Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 34: Anschlussbeispiele
Proline Promass E 500 Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker) Anschluss an Serviceschnittstelle (CDI-RJ45) Schutzerde (PE) Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
Seite 35 Proline Promass E 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten...
Seite 36 Proline Promass E 500 EtherNet/IP A0028767  6 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  41 Verbindungskabel zwischen den beiden Messumformern Messumformer...
Seite 37 Proline Promass E 500 PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  41 Verbindungskabel zwischen den beiden Messumformern Messumformer FOUNDATION Fieldbus A0028768  8 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;...
Seite 38 Proline Promass E 500 Modbus RS485 A0028765  9 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten Verteilerbox...
Seite 39 Proline Promass E 500 Impuls-/Frequenzausgang 12345 A0028761  12 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Schaltausgang A0028760  13 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16...
Seite 40 Proline Promass E 500 A0029279  15 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  17 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  16 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 41: Potenzialausgleich
Proline Promass E 500 Statuseingang A0028764  18 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten Potenzialausgleich Anforderungen Spezielle Maßnahmen für den Potentialausgleich sind nicht erforderlich. Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten: • Messstoff und Messaufnehmer auf demselben elektrischen Potential •...
Seite 42 Proline Promass E 500 PROFIBUS PA Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A . Für weitere Hinweise zur Planung und Installation von PROFIBUS PA Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme" (BA00034S) • PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"...
Seite 43 Proline Promass E 500 Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2;...
Seite 44 Proline Promass E 500 Querschnitt Kabellänge [max.] 0,34 mm (AWG 22) 80 m (270 ft) 0,50 mm (AWG 20) 120 m (400 ft) 0,75 mm (AWG 18) 180 m (600 ft) 1,00 mm (AWG 17) 240 m (800 ft) 1,50 mm...
Seite 45 Proline Promass E 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (165 ft) 2 x 2 x 0,50 mm (AWG 22) (AWG 22) • +, – = 0,5 mm • A, B = 0,5 mm...
Seite 46: Leistungsmerkmale
Proline Promass E 500 Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (65 ft) Kabellängen (lieferbar) 5 m (15 ft), 10 m (32 ft), 20 m (65 ft) Dauerbetriebstemperatur max.105 °C (221 °F) UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonnen- einstrahlung schützen.
Seite 47: Wiederholbarkeit
Proline Promass E 500 Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 0,257 18,0 0,6615 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h] 2 000 6 500 18 000 1 800...
Seite 48: Reaktionszeit
Proline Promass E 500 Masse- und Volumenfluss (Flüssigkeiten) ±0,075 % v.M. ±0,05 % v.M. (Kalibrieroption, für Massefluss) Massefluss (Gase) ±0,35 % v.M. Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F ± 0,0015 · (T–32) °F) Reaktionszeit Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
Seite 49: Einfluss Messstoffdruck
Proline Promass E 500 Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massefluss dargestellt. v.M. = vom Messwert Der Effekt kann kompensiert werden durch: • Einlesen des aktuellen Druckmesswerts über den Stromeingang.
Seite 50: Montage
Proline Promass E 500 Beispiel maximale Messabweichung E [%] 95 100 Q [%] A0030289 Maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % vom maximalen Endwert Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Seite 51: Einbaulage
Proline Promass E 500 A0028773  20 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 52: Ein- Und Auslaufstrecken
Proline Promass E 500 Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerpo- sition auf die Messstoffeigenschaften abstimmen. A0028774  21 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...
Seite 53: Montage Messumformergehäuse
Proline Promass E 500 Montage Messumformerge- Messumformer Proline 500 – digital häuse Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  22 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  23 Maßeinheit mm (in)
Seite 54: Spezielle Montagehinweise
Proline Promass E 500 Messumformer Proline 500 Pfostenmontage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  24 Maßeinheit mm (in) Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  25 Maßeinheit mm (in) Spezielle Montagehinweise Berstscheibe Prozessrelevante Informationen: →...
Seite 55 Proline Promass E 500 DN 8 ( ")... 50 2 ( ") 80 3 ( ") ⁄ RUPTURE DISK A0029956 Hinweisschild zur Berstscheibe Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen→  46. Ein Nullpunktabgleich im Feld ist deshalb grundsätzlich nicht erforderlich.
Seite 56: Umgebung
Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  57 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube können Sie bei Endress+Hauser bestellen: →  110 Lagerungstemperatur –50 … +80 °C (–58 … +176 °F) DIN EN 60068-2-38 (Prüfung Z/AD)
Seite 57: Prozess
Proline Promass E 500 Prozess Messstofftemperaturbereich –40 … +150 °C (–40 … +302 °F) Abhängigkeit Umgebungstemperatur zu Messstofftemperatur A0031121  28 Beispielhafte Darstellung, Werte in der nachfolgenden Tabelle. Umgebungstemperatur Messstofftemperatur Maximal zulässige Messstofftemperatur T bei T = 60 °C (140 °F); höhere Messstofftemperaturen T...
Seite 58 Proline Promass E 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501) [psi] [bar] 1400 PN 100 1300 1200 PN 63 PN 40 [°C] [°F] A0029832-DE  29 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch in Anlehnung an ASME B16.5 [psi] [bar]...
Seite 59 Proline Promass E 500 Flansch JIS B2220 [psi] [bar] 1000 [°C] [°F] A0029834-DE  31 Mit Flanschwerkstoff 1.4404 (F316/F316L) Flansch DIN 11864-2 Form A [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0029839-DE  32 Mit Flanschwerkstoff 1.4404 (316/316L)
Seite 60 Proline Promass E 500 Gewindestutzen DIN 11864-1 Form A [psi] [bar] DN 8…40 ≥ DN 50 [°C] [°F] A0029848-DE  34 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0029853-DE  35 Mit Anschlusswerkstoff 1.4404 (316/316L) Gewindestutzen SMS 1145...
Seite 61: Schutzbehälter
Proline Promass E 500 Tri-Clamp [psi] [bar] [°C] [°F] A0032218-DE Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Ein- satzgrenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie über 16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Liefer- umfang enthalten.
Seite 62: Wärmeisolation
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  109 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 63: Konstruktiver Aufbau
Proline Promass E 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor"...
Seite 64 Proline Promass E 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Analog, Transmitter" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Anschlussgehäuse Messaufnehmer A0033787 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm]...
Seite 65 Proline Promass E 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option C "Ultrakompakt hygienisch, rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 172,5 261,5 5,35 172,5 272,5 8,30 169,5 271,5 12,0 175,5 295,5 17,6 175,5 265,5 26,0 208,5 413,5...
Seite 66 Proline Promass E 500 Flanschanschlüsse Festflansch EN 1092-1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D2S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 40 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D6S...
Seite 67 Proline Promass E 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D3S Flansch mit Nut in Anlehnung an EN 1092-1 Form D (DIN 2512N), PN 63 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D7S...
Seite 68 Proline Promass E 500 Flansch in Anlehnung an ASME B16.5, Class 300 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ABS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 88,9 4 × Ø19,0 17,5 26,7 114,3 4 × Ø22,3 20,6 40,9 8 × Ø19,0...
Seite 69 Proline Promass E 500 Flansch JIS B2220, 20K 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option NES [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × Ø23 Oberflächenrauhigkeit (Flansch): Ra 3,2 … 6,3 µm DN 8 standardmässig mit DN 15 Flanschen Flansch JIS B2220, 40K 1.4404 (F316/F316L)
Seite 70 Proline Promass E 500 Festflansch DIN 11864-2 A0015627  39 Detail X: Asymmetrischer Prozessanschluss, der blau markierte Teil ist lieferseitig. Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option KCS...
Seite 71 Proline Promass E 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in mm: +1,5 / –2,0 Tri-Clamp (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [mm] [in] [mm] [mm] [mm] ½ 25,0 ½ 25,0 3-A Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤...
Seite 72 Proline Promass E 500 Gewindeverschraubungen Gewindestutzen DIN 11851, DIN11864-1, SMS 1145 A0015628 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen DIN 11851, zu Rohr nach DIN11866 Reihe A 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FMW [mm] [in] [mm] [mm] Rd 34 × ¹⁄₈...
Seite 73 Proline Promass E 500 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [mm] [in] [mm] [mm] Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 40 × ¹⁄₆ 22,5 Rd 60 × ¹⁄₆ 35,5 Rd 70 × ¹⁄₆...
Seite 74 Proline Promass E 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option JSF [mm] [mm] [mm] [mm] 37,13 22,6 37,13 22,6 37,13 22,6...
Seite 75 Proline Promass E 500 A0015624 Längentoleranz Maß L in mm: +1,5 / –2,0 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [mm] [in] [mm] [mm] SW 1 10,2 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [mm] [in] [mm] [mm] SW 1½...
Seite 76 Proline Promass E 500 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  41 Wetterschutzhaube Proline 500 Externe WLAN-Antenne Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  42 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 77 Proline Promass E 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  44 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 78: Abmessungen In Us-Einheiten
Proline Promass E 500 Abmessungen in US-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Digital, Sensor"...
Seite 79 Proline Promass E 500 Anschlussgehäuse Messaufnehmer A0033787 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,83 3,70 2,13 6,97 10,47 5,35 0,211 1,77 ½ 5,83 3,70 2,13 3,94 6,97...
Seite 80 Proline Promass E 500 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 1½ 4,88 2,68 2,20 4,76 6,91 11,63 4,41 0,69 2,56 4,88 2,68 2,20 6,91 7,48 10,45 4,41 1,02 3,74 4,88 2,68 2,20 8,07 8,21 16,28...
Seite 81 Proline Promass E 500 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5, Cl 150 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option AAS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,54 2,37 4 ×...
Seite 82 Proline Promass E 500 Flansch in Anlehnung an ASME B16.5, Class 600 1.4404 (F316/F316L) Bestellmerkmal "Prozessanschluss", Option ACS [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 3,74 2,63 4 × Ø0,62 0,81 0,55 10,28 ½ 3,74 2,63 4 × Ø0,62...
Seite 83 Proline Promass E 500 Klemmverbindungen Tri-Clamp A0015625 Längentoleranz Maß L in inch: +0,06 / –0,08 Tri-Clamp (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option FDW Clamp [in] [in] [in] [in] [in] ³⁄₈ ½ 0,98 0,37 9,02 ½ ½ 0,98 0,37 10,75 3-A Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit Ra ≤...
Seite 84 Proline Promass E 500 Gewindeverschraubungen Gewindestutzen SMS 1145 A0015628 Längentoleranz Maß L in inch: +0,06 / –0,08 Gewindestutzen SMS 1145 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option SCS [in] [in] [in] [in] ³⁄₈ Rd 40 × ¹⁄₆ 0,89 9,02 ¹⁄₂ Rd 40 × ¹⁄₆...
Seite 85 Proline Promass E 500 A0015624 Längentoleranz Maß L in inch: +0,06 / –0,08 8-VCO-4 (½") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CVS [in] [in] [in] [in] ³⁄₈ SW 1 0,40 9,92 12-VCO-4 (¾") 1.4404 (316/316L) Bestellmerkmal "Prozessanschluss", Option CWS [in] [in]...
Seite 86 Proline Promass E 500 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  47 Wetterschutzhaube Proline 500 Externe WLAN-Antenne Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  48 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 87: Gewicht
Proline Promass E 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  50 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 88: Werkstoffe
Proline Promass E 500 Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1 ½ Werkstoffe Messumformergehäuse Messumformergehäuse Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Messumformergehäuse Proline 500 Bestellmerkmal "Messumformergehäuse":...
Seite 89 Proline Promass E 500 Kabeleinführungen/-verschraubungen A0028352  52 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 90: Messaufnehmergehäuse
Proline Promass E 500 Verbindungskabel Verbindungskabel Messaufnehmer - Messumformer Proline 500 – digital PVC-Kabel mit Kupferschirm Verbindungskabel Messaufnehmer - Messumformer Proline 500 • Standardkabel: PVC-Kabel mit Kupferschirm • Verstärktes Kabel: PVC-Kabel mit Kupferschirm und zusätzlichem Stahldraht-Geflechtmantel UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonneneinstrahlung schützen.
Seite 91: Prozessanschlüsse
Proline Promass E 500 Prozessanschlüsse • Festflanschanschlüsse: – EN 1092-1 (DIN 2501) Flansch – EN 1092-1 (DIN 2512N) Flansch – Namur-Einbaulängen gemäß NE 132 – ASME B16.5 Flansch – JIS B2220 Flansch – DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 92: Vor-Ort-Bedienung
Proline Promass E 500 Vor-Ort-Bedienung Via Anzeigemodul Es stehen zwei Anzeigemodule zur Verfügung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  98 A0028232 ...
Seite 93 Proline Promass E 500 A0028747  54 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 94 Proline Promass E 500 A0028837  56 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
Seite 95 Proline Promass E 500 Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar. A0029437  58 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 96 Proline Promass E 500 A0033725  60 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 97: Serviceschnittstelle
Proline Promass E 500 A0033719  62 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 98 Proline Promass E 500 Messumformer Proline 500 A0027563  64 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder...
Seite 99: Netzwerk Integration
Proline Promass E 500 Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) • Access Point mit DHCP Server (Werkeinstellung) • Netzwerk Verschlüsselung WPA2-PSK/AES 128 bit Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.
Seite 100: Unterstützte Bedientools
Proline Promass E 500 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 101: Historom Datenmanagement
Proline Promass E 500 – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration – Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- kets Extended HistoROM →  108) Sonderdokumentation Webserver →  114 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 102: Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".
Seite 103 Proline Promass E 500 Ex ia Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)G [Ex ia] IIC II1/2G Ex ia IIC T6…T1 Ga/Gb Ex ia IIB T6…T1 Ga/Gb II(1)G [Ex ia] IIC II2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II3(1)G Ex ec [ia Ga] IIC T5…T4 Gc...
Seite 104 Proline Promass E 500 Ex tb Messumformer Messaufnehmer [AEx / Ex ia ] IIIC Zone 21 AEx/ Ex ia tb IIIC T** °C Db Proline 500 ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart...
Seite 105: Lebensmitteltauglichkeit
Proline Promass E 500 NI (Ex nA) Messumformer Messaufnehmer Class I Division 2 Groups ABCD Ex de Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Ga/Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb...
Seite 106: Zertifizierung Hart
• Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: –...
Seite 107: Funkzulassung
Proline Promass E 500 Funkzulassung Das Messgerät besitzt die Funkzulassung. Detaillierte Informationen zur Funkzulassung: Sonderdokumentation →  114 Weitere Zertifizierungen CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Für ein CRN-zugelassenes Gerät muss ein CRN-zugelassener Prozessanschluss mit einer CSA-Zulassung bestellt werden.
Seite 108: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 109: Heartbeat Technology
Sonderdokumentation zum Anwendungspaket „OPC-UA-Server“ →  114. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 110: Gerätespezifisches Zubehör
Proline Promass E 500 Gerätespezifisches Zubehör Zum Messumformer Zubehör Beschreibung Messumformer Messumformer für den Austausch oder für die Lagerhaltung. Über den Bestellcode • Proline 500 – digital können folgende Spezifikationen angegeben werden: • Proline 500 • Zulassungen • Ausgang • Eingang •...
Seite 111: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen. Bei Verwendung von Öl als Heizmedium ist mit Endress+Hauser Rück- sprache zu halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 112: Servicespezifisches Zubehör
Proline Promass E 500 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten.
Seite 113: Ergänzende Dokumentation
Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 114: Eingetragene Marken
Proline Promass E 500 Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Handbuch zur Funktionalen Sicherheit SD01729D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D OPC-UA-Server SD02040D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar. Inhalt Dokumentationscode HART FOUNDATION PROFIBUS PA...
