Elektrischer Anschluss

7 Elektrischer Anschluss
7.1

Anschlussbedingungen

7.1.1

Klemmenbelegung

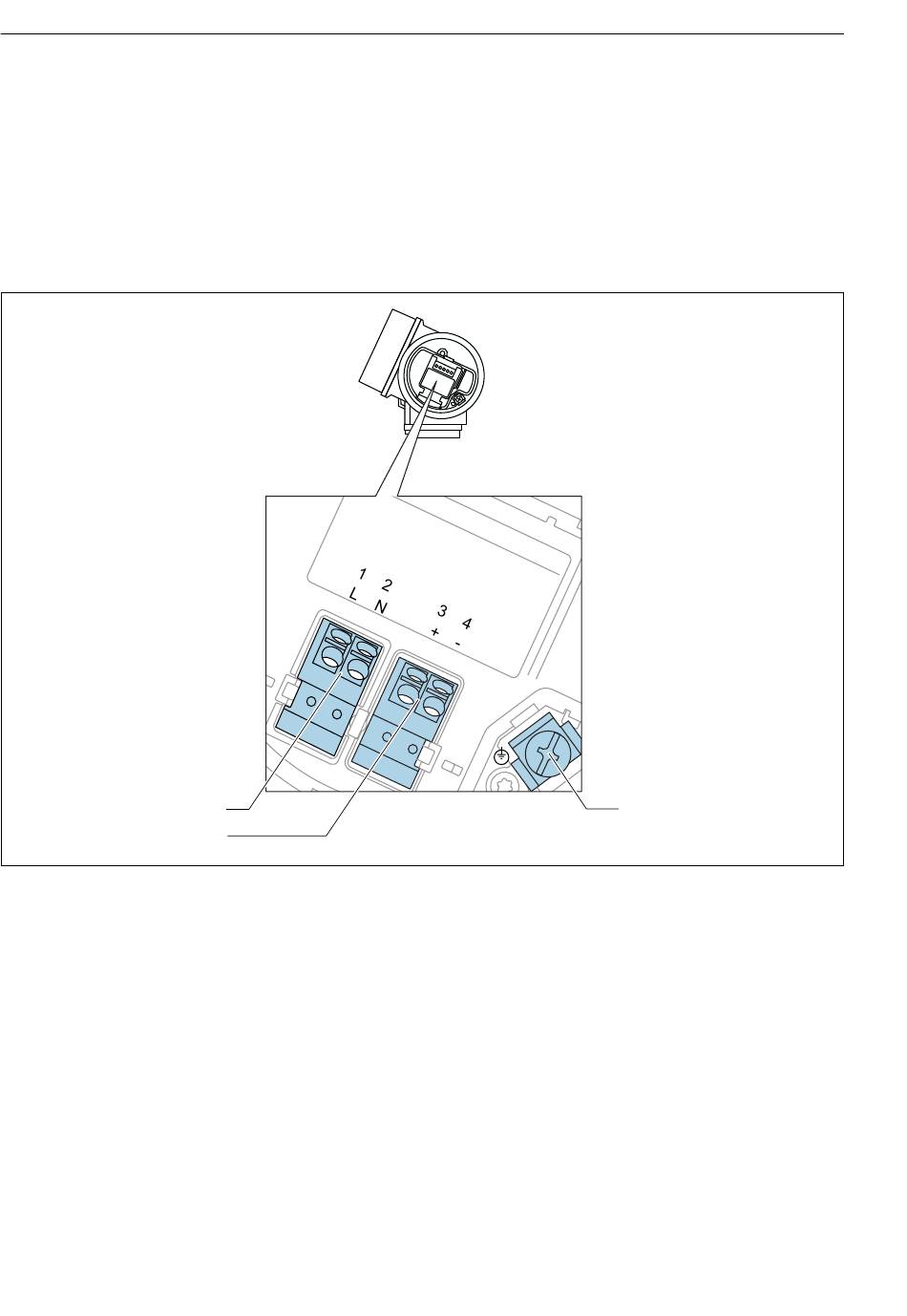

Klemmenbelegung 4-Draht: 4-20 mA HART (90 ... 253 V
 5 Klemmenbelegung 4-Draht: 4-20 mA HART (90 ... 253 V
1 Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4
2 Anschluss Hilfsenergie: Klemmen 1 und 2
3 Anschlussklemme für Kabelschirm
22
2
1
Levelflex FMP53 FOUNDATION Fieldbus
)
AC
3
)
AC
A0036519
