Levelflex FMP53 FOUNDATION Fieldbus
Montage des Elektronikgehäuses
A
122 (4.8)
161 (6.34)
4

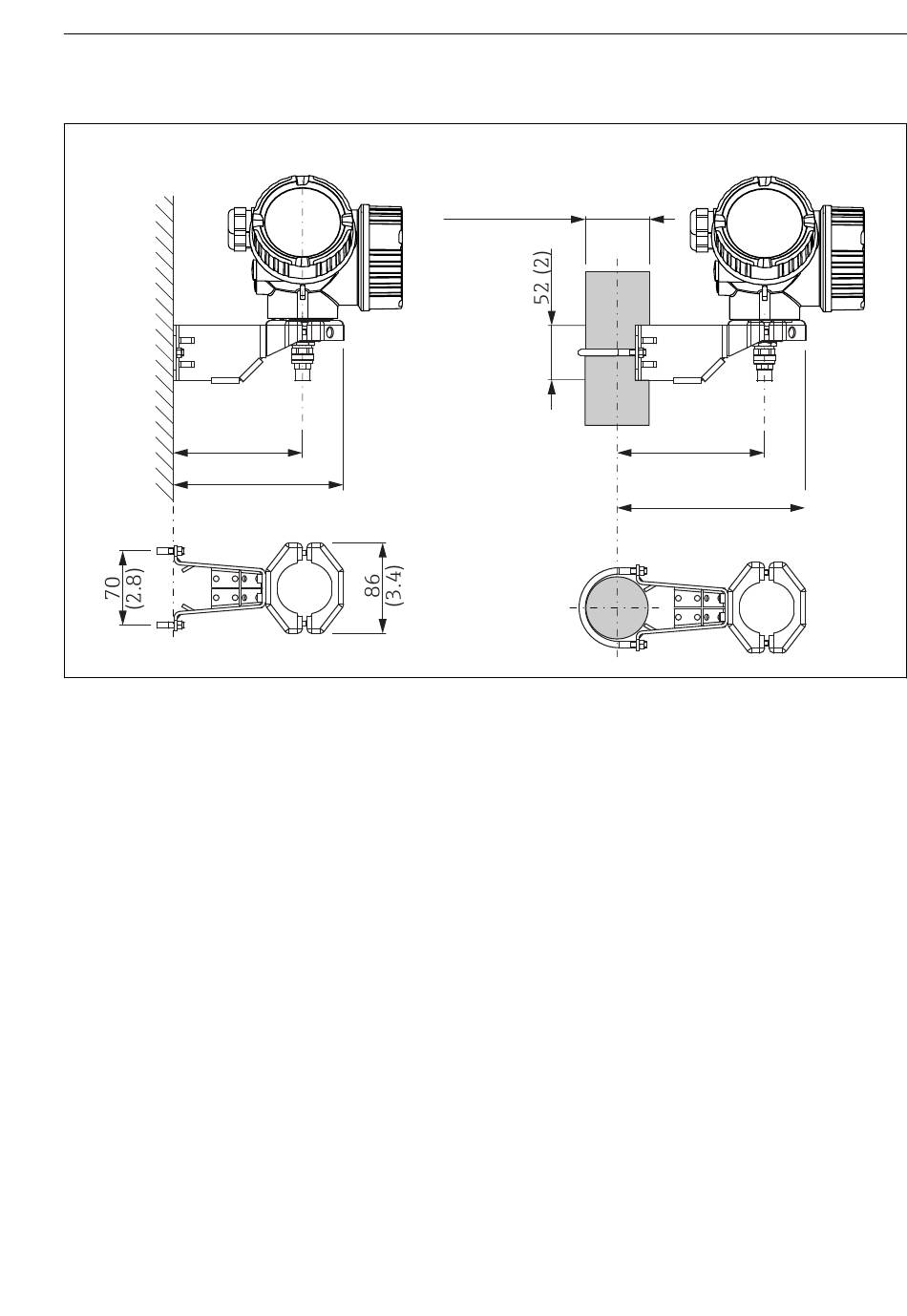

Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in)
A
Wandmontage
B
Mastmontage
Anschließen des Verbindungskables
Benötigtes Werkzeug:
• Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18
• Für die Überwurfmutter am sondenseitigen Kabelende: Hakenschlüssel 54 mm und Gabel-
schlüssel 27 mm
Endress+Hauser
B
ø42...60
(1.65...2.36)
127...140
(5...5.51)
162...175
(6.38...6.89)
Montage
A0014793
17
