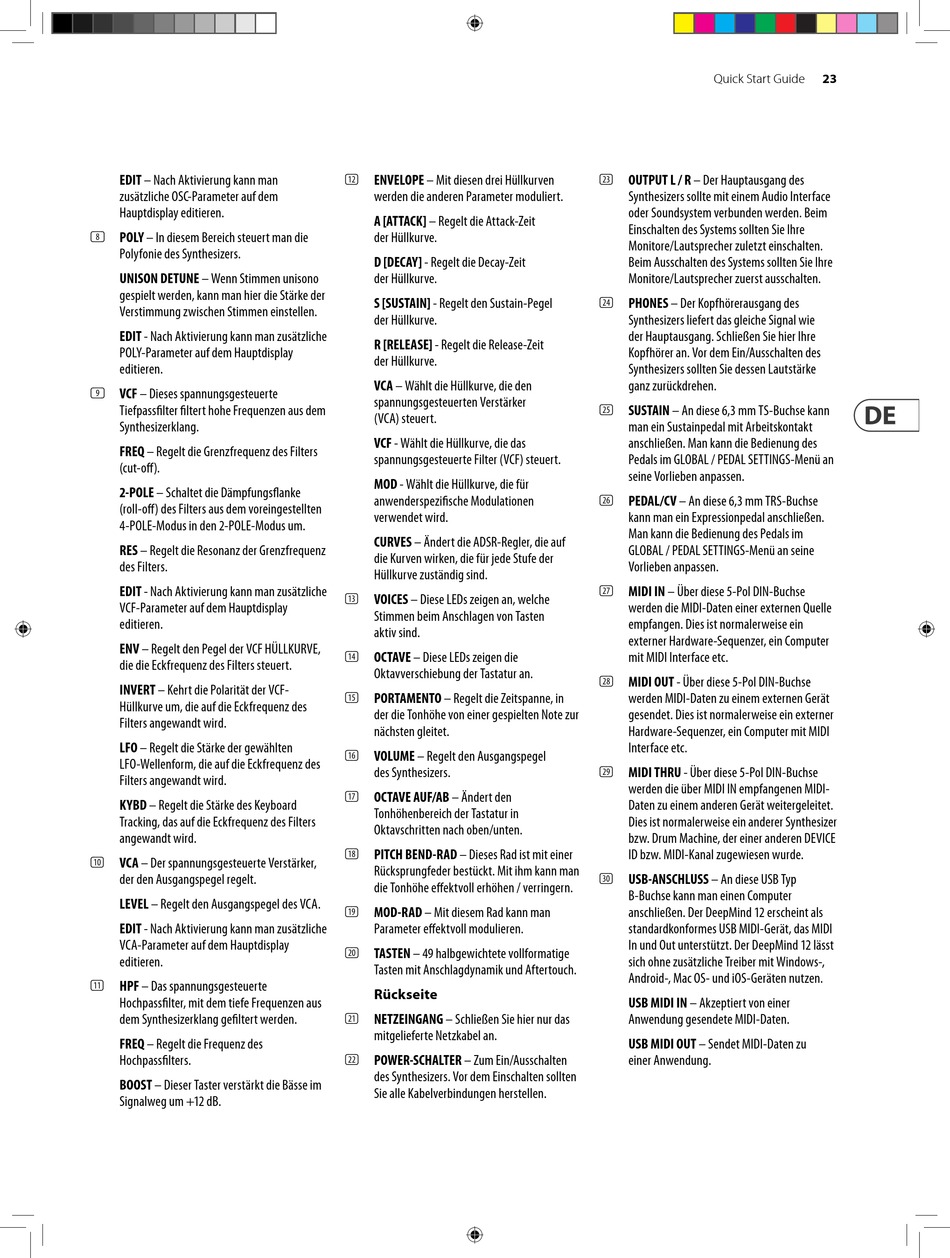

Rückseite - Behringer DeepMind 12 Schnellstartanleitung

EDIT – Nach Aktivierung kann man
zusätzliche OSC-Parameter auf dem
Hauptdisplay editieren.
(8) POLY – In diesem Bereich steuert man die
Polyfonie des Synthesizers.
UNISON DETUNE – Wenn Stimmen unisono
gespielt werden, kann man hier die Stärke der
Verstimmung zwischen Stimmen einstellen.
EDIT - Nach Aktivierung kann man zusätzliche
POLY-Parameter auf dem Hauptdisplay
editieren.
(9) VCF – Dieses spannungsgesteuerte
Tiefpassfilter filtert hohe Frequenzen aus dem
Synthesizerklang.
FREQ – Regelt die Grenzfrequenz des Filters
(cut-off).
2-POLE – Schaltet die Dämpfungsflanke
(roll-off) des Filters aus dem voreingestellten
4-POLE-Modus in den 2-POLE-Modus um.
RES – Regelt die Resonanz der Grenzfrequenz
des Filters.
EDIT - Nach Aktivierung kann man zusätzliche
VCF-Parameter auf dem Hauptdisplay
editieren.
ENV – Regelt den Pegel der VCF HÜLLKURVE,
die die Eckfrequenz des Filters steuert.
INVERT – Kehrt die Polarität der VCF-
Hüllkurve um, die auf die Eckfrequenz des
Filters angewandt wird.
LFO – Regelt die Stärke der gewählten
LFO-Wellenform, die auf die Eckfrequenz des
Filters angewandt wird.
KYBD – Regelt die Stärke des Keyboard
Tracking, das auf die Eckfrequenz des Filters
angewandt wird.
VCA – Der spannungsgesteuerte Verstärker,
(10)
der den Ausgangspegel regelt.
LEVEL – Regelt den Ausgangspegel des VCA.
EDIT - Nach Aktivierung kann man zusätzliche
VCA-Parameter auf dem Hauptdisplay
editieren.
HPF – Das spannungsgesteuerte
(11)
Hochpassfilter, mit dem tiefe Frequenzen aus
dem Synthesizerklang gefiltert werden.
FREQ – Regelt die Frequenz des
Hochpassfilters.
BOOST – Dieser Taster verstärkt die Bässe im
Signalweg um +12 dB.
ENVELOPE – Mit diesen drei Hüllkurven
(12)
werden die anderen Parameter moduliert.
A [ATTACK] – Regelt die Attack-Zeit
der Hüllkurve.
D [DECAY] - Regelt die Decay-Zeit
der Hüllkurve.
S [SUSTAIN] - Regelt den Sustain-Pegel
der Hüllkurve.
R [RELEASE] - Regelt die Release-Zeit
der Hüllkurve.
VCA – Wählt die Hüllkurve, die den
spannungsgesteuerten Verstärker
(VCA) steuert.
VCF - Wählt die Hüllkurve, die das
spannungsgesteuerte Filter (VCF) steuert.
MOD - Wählt die Hüllkurve, die für
anwenderspezifische Modulationen
verwendet wird.
CURVES – Ändert die ADSR-Regler, die auf
die Kurven wirken, die für jede Stufe der
Hüllkurve zuständig sind.
VOICES – Diese LEDs zeigen an, welche
(13)
Stimmen beim Anschlagen von Tasten
aktiv sind.
OCTAVE – Diese LEDs zeigen die
(14)
Oktavverschiebung der Tastatur an.
PORTAMENTO – Regelt die Zeitspanne, in
(15)
der die Tonhöhe von einer gespielten Note zur
nächsten gleitet.
VOLUME – Regelt den Ausgangspegel
(16)
des Synthesizers.
OCTAVE AUF/AB – Ändert den
(17)
Tonhöhenbereich der Tastatur in
Oktavschritten nach oben/unten.
PITCH BEND-RAD – Dieses Rad ist mit einer
(18)
Rücksprungfeder bestückt. Mit ihm kann man
die Tonhöhe effektvoll erhöhen / verringern.
MOD-RAD – Mit diesem Rad kann man
(19)
Parameter effektvoll modulieren.
TASTEN – 49 halbgewichtete vollformatige
(20)
Tasten mit Anschlagdynamik und Aftertouch.
Rückseite
NETZEINGANG – Schließen Sie hier nur das
(21)
mitgelieferte Netzkabel an.
POWER-SCHALTER – Zum Ein/Ausschalten
(22)
des Synthesizers. Vor dem Einschalten sollten
Sie alle Kabelverbindungen herstellen.
Quick Start Guide
OUTPUT L / R – Der Hauptausgang des
(23)
Synthesizers sollte mit einem Audio Interface
oder Soundsystem verbunden werden. Beim
Einschalten des Systems sollten Sie Ihre
Monitore/Lautsprecher zuletzt einschalten.
Beim Ausschalten des Systems sollten Sie Ihre
Monitore/Lautsprecher zuerst ausschalten.
PHONES – Der Kopfhörerausgang des
(24)
Synthesizers liefert das gleiche Signal wie
der Hauptausgang. Schließen Sie hier Ihre
Kopfhörer an. Vor dem Ein/Ausschalten des
Synthesizers sollten Sie dessen Lautstärke
ganz zurückdrehen.
SUSTAIN – An diese 6,3 mm TS-Buchse kann
(25)
man ein Sustainpedal mit Arbeitskontakt
anschließen. Man kann die Bedienung des
Pedals im GLOBAL / PEDAL SETTINGS-Menü an
seine Vorlieben anpassen.
PEDAL/CV – An diese 6,3 mm TRS-Buchse
(26)
kann man ein Expressionpedal anschließen.
Man kann die Bedienung des Pedals im
GLOBAL / PEDAL SETTINGS-Menü an seine
Vorlieben anpassen.
MIDI IN – Über diese 5-Pol DIN-Buchse
(27)
werden die MIDI-Daten einer externen Quelle
empfangen. Dies ist normalerweise ein
externer Hardware-Sequenzer, ein Computer
mit MIDI Interface etc.
MIDI OUT - Über diese 5-Pol DIN-Buchse
(28)
werden MIDI-Daten zu einem externen Gerät
gesendet. Dies ist normalerweise ein externer
Hardware-Sequenzer, ein Computer mit MIDI
Interface etc.
MIDI THRU - Über diese 5-Pol DIN-Buchse
(29)
werden die über MIDI IN empfangenen MIDI-
Daten zu einem anderen Gerät weitergeleitet.
Dies ist normalerweise ein anderer Synthesizer
bzw. Drum Machine, der einer anderen DEVICE
ID bzw. MIDI-Kanal zugewiesen wurde.
USB-ANSCHLUSS – An diese USB Typ
(30)
B-Buchse kann man einen Computer
anschließen. Der DeepMind 12 erscheint als
standardkonformes USB MIDI-Gerät, das MIDI
In und Out unterstützt. Der DeepMind 12 lässt
sich ohne zusätzliche Treiber mit Windows-,
Android-, Mac OS- und iOS-Geräten nutzen.
USB MIDI IN – Akzeptiert von einer
Anwendung gesendete MIDI-Daten.
USB MIDI OUT – Sendet MIDI-Daten zu
einer Anwendung.
