7.4

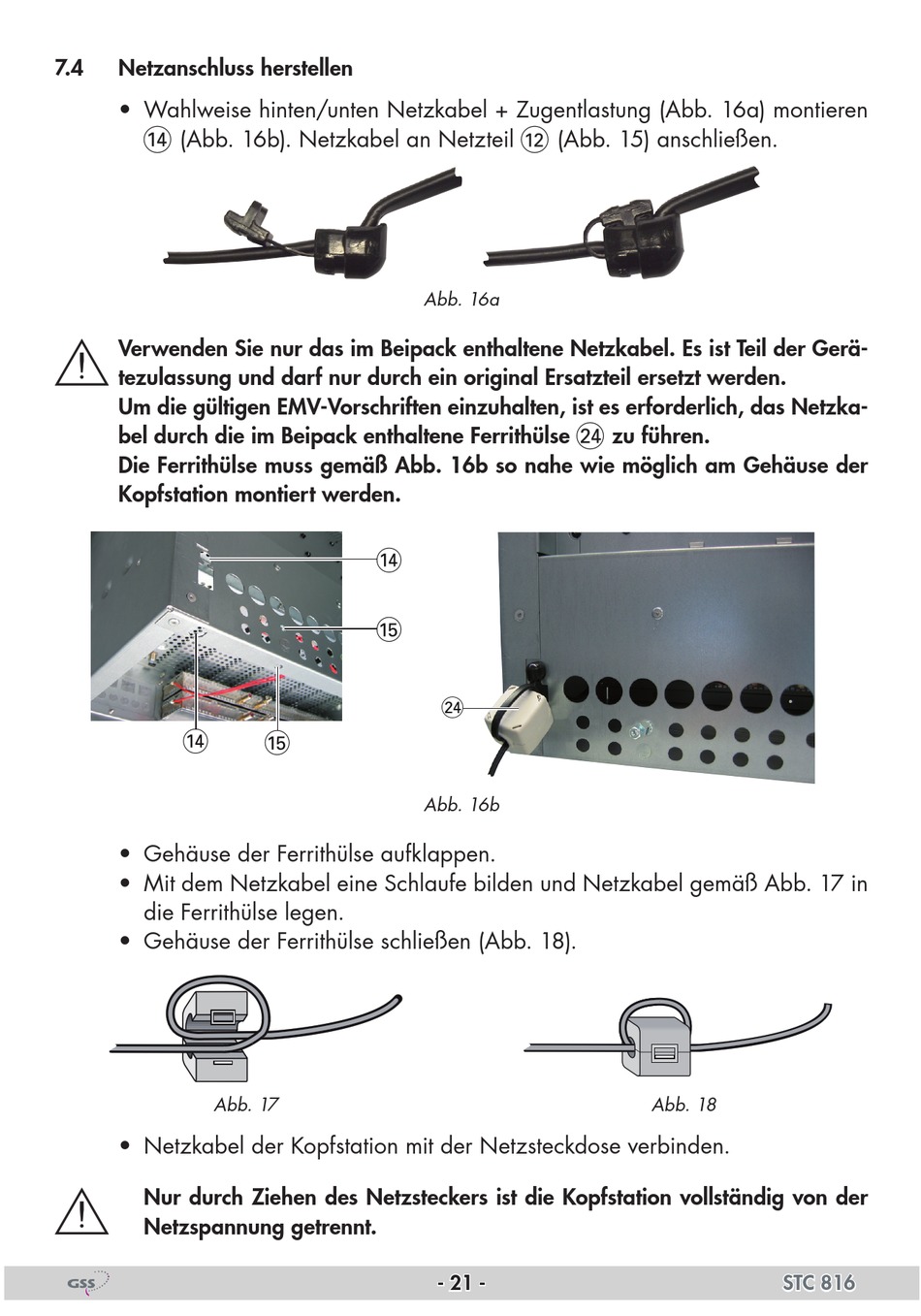

Netzanschluss herstellen
• Wahlweise hinten/unten Netzkabel + Zugentlastung (Abb. 16a) montieren
(Abb. 16b). Netzkabel an Netzteil
$
Verwenden Sie nur das im Beipack enthaltene Netzkabel. Es ist Teil der Gerä-
tezulassung und darf nur durch ein original Ersatzteil ersetzt werden.
Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich, das Netzka-
bel durch die im Beipack enthaltene Ferrithülse
Die Ferrithülse muss gemäß Abb. 16b so nahe wie möglich am Gehäuse der
Kopfstation montiert werden.
$
• Gehäuse der Ferrithülse aufklappen.
• Mit dem Netzkabel eine Schlaufe bilden und Netzkabel gemäß Abb. 17 in
die Ferrithülse legen.
• Gehäuse der Ferrithülse schließen (Abb. 18).
Abb. 17
• Netzkabel der Kopfstation mit der Netzsteckdose verbinden.
Nur durch Ziehen des Netzsteckers ist die Kopfstation vollständig von der
Netzspannung getrennt.
Abb. 16a
$
%
%
Abb. 16b
- 21 -
(Abb. 15) anschließen.
@
zu führen.
≤
≤
Abb. 18
STC 816
