3.2
Anschlüsse und Komponenten

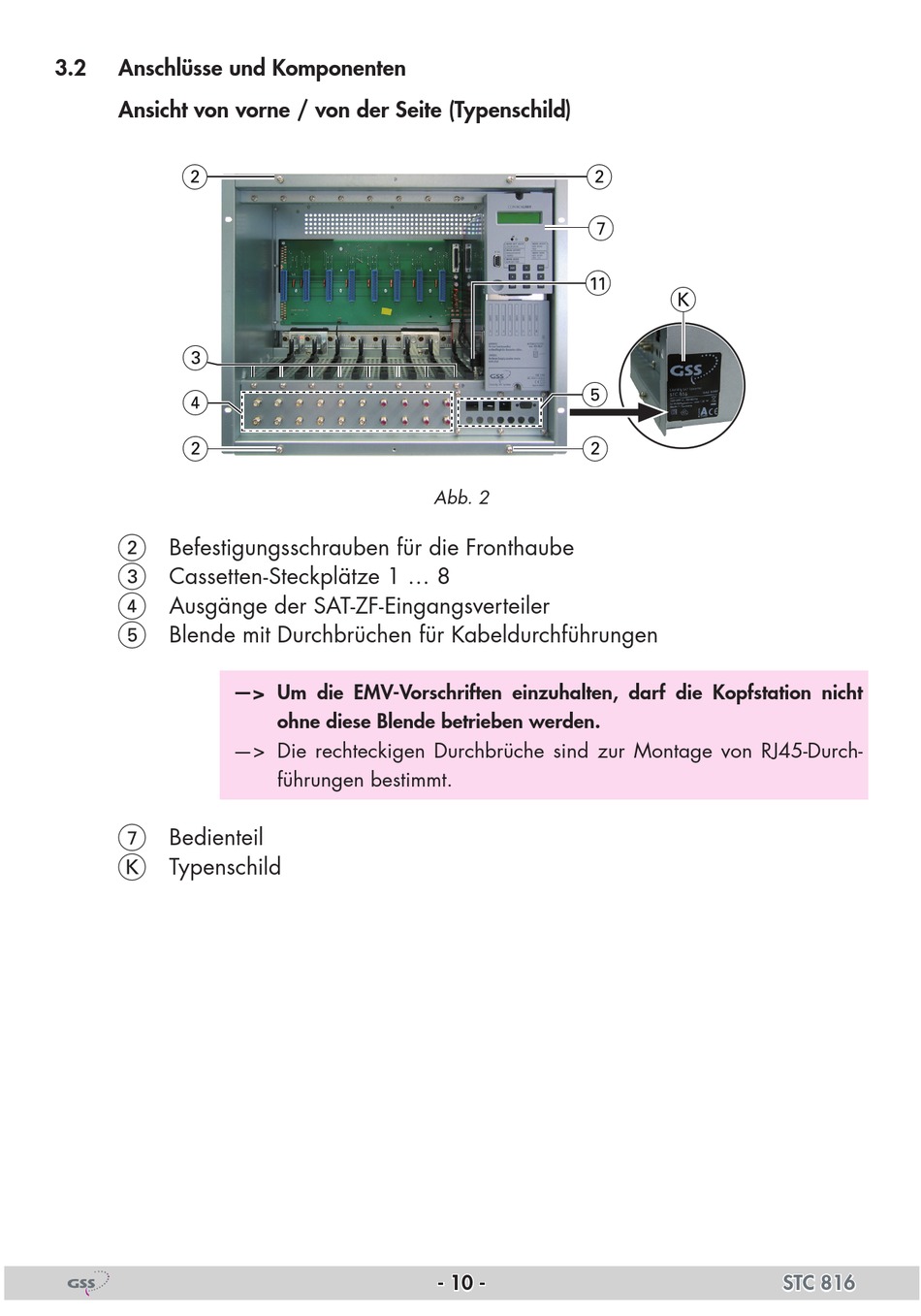

Ansicht von vorne / von der Seite (Typenschild)
2
3
4
2
Befestigungsschrauben für die Fronthaube
2
Cassetten-Steckplätze 1 ... 8
3
Ausgänge der SAT-ZF-Eingangsverteiler
4
Blende mit Durchbrüchen für Kabeldurchführungen
5
Bedienteil
7
Typenschild
K
—> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht
ohne diese Blende betrieben werden.
—> Die rechteckigen Durchbrüche sind zur Montage von RJ45-Durch-
führungen bestimmt.
2
7
!
5
2
Abb. 2
